Автоматична машина за етикетиране с термосвиваем ръкав на капачки за бутилки
  • Модел: VK-SSL
  • Напрежение: 220v/50hz
  • Консумирана мощност: 3kw
  • Капацитет: ≥3600-4500 бр на час
  • Добив: ≥99%
  • Диаметър на бутилките: ¢28 mm ~ 125 mm (персонализирани)
  • Височина на капачките: 10 mm ~ 280 mm (персонализирани)
  • Подходящи материали: PVC/Pet/Ops
  • Дължина на филма: 30 mm ~ 250 mm
  • Дебелина на филма: 0,035 mm ~ 0,13 mm
  • Материали Филм: PVC/Pet/Ops
  • Филмово пространство: ≥5 mm
  • Вътрешен диаметър на филма: ≥5″(127mm)
  • Външен диаметър на ролки: ≤500 мм
  • Размери: 1550mm×1055mm×2000mm
  • Тегло: 750 кг
Вижте видео

Автоматична машина за етикетиране на гилзи за капачки

Подходящи приложения: За поставяне на етикети върху контейнери с различни стоки, храни (напитки, млечни продукти, тиксо и вино), лекарства и промишлени продукти.

Машината за свиване на капачки е специално проектирана и произведена по мостра на клиента.

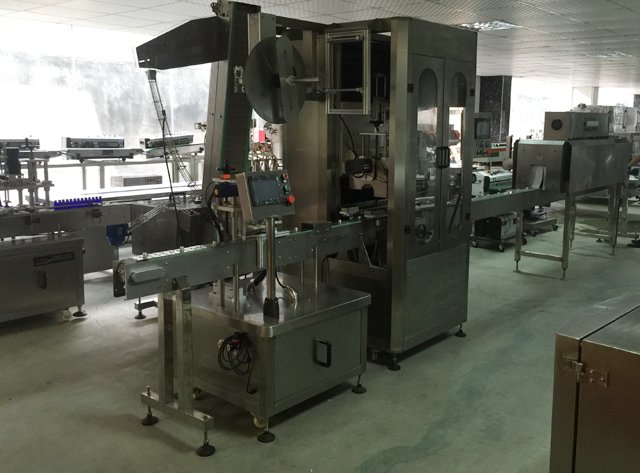

тиксо ръкав labeller.jpg

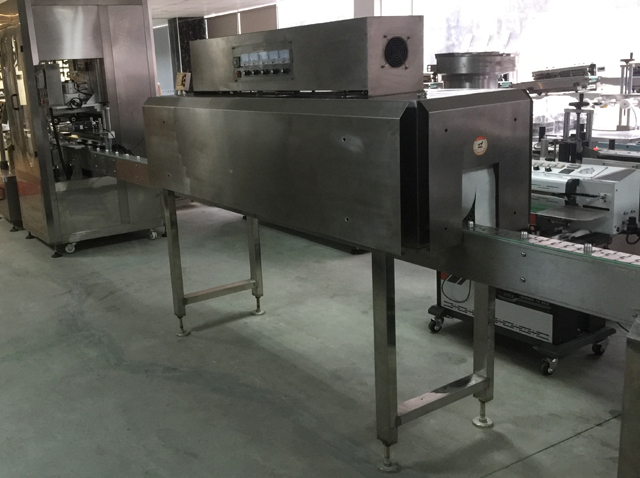

капачки уплътнителна линия свиване.jpg

Чертеж и параметър

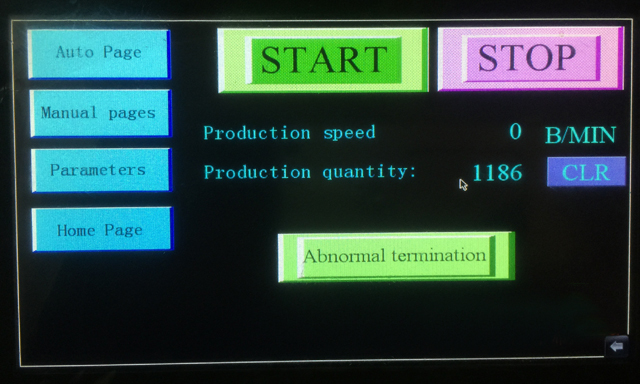

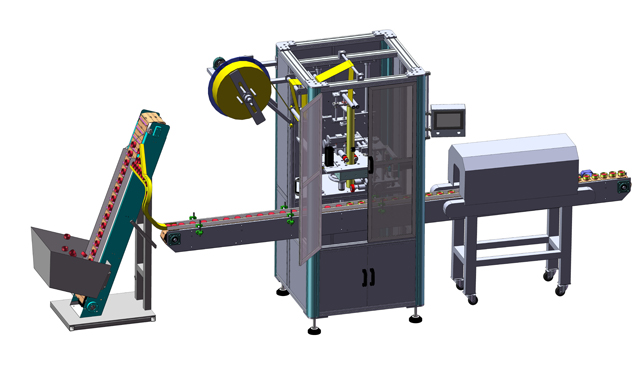

чертеж на капачки уплътнение свиване.jpg

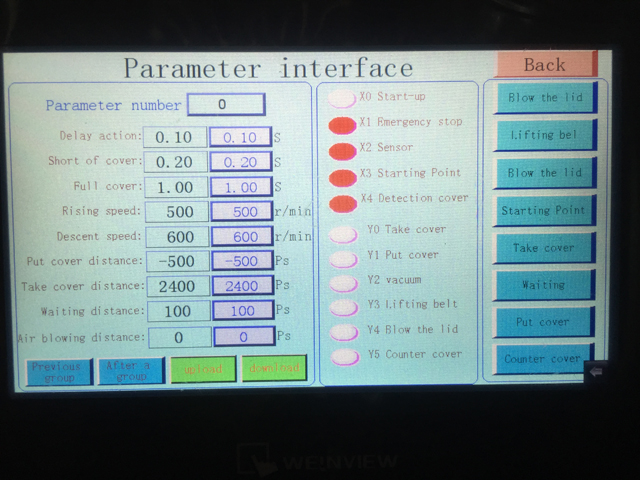

настройка на параметър.jpg

чертеж на капачки уплътнение свиване.jpg

Приложението на машина за свиване на капачки е подходящо за опаковане на капачки, бутилирана вода, храни и др.

Свиваемото фолио се нанася върху или около предназначения артикул, често от автоматизирано оборудване. След това се нагрява с топлинен пистолет или се изпраща през термосвиваем тунел или пещ за свиване.

Свиваемото фолио може да се достави в няколко форми. Плоският валяк може да бъде увит около продукт, често с топлинно запечатване, за да се слепи филмът. Централно сгънатият филм се доставя на ролка, като пластмасата е сгъната наполовина: продуктът се поставя в централната част, останалите три ръба се запечатват, за да образуват торба, а опаковката след това се нагрява, което кара торбата да се свие и да се приспособи към продукта. поставени в чантата. Предварително оформени торбички за свиване Пластмасовите торбички се използват с отворен един край: продуктът се поставя в торбичката, запечатва се и се изпраща за термосвиване.

Термосвиваемото фолио може да се използва за опаковане на сгради. Може да обвива покриви след урагани, земетресения, торнадо и други бедствия. Свиваемото фолио може да се използва за защита на околната среда, за да се улесни безопасното отстраняване на азбест, олово и други опасности.

Свиваемото фолио понякога се използва за опаковане на книги, особено ориентирани към възрастни и някои комикси и манга, главно за да се предотврати четенето им от непълнолетни.

Софтуерът на носители като CD или DVD често се продава в кутии, опаковани в термосвиваемо фолио. Лицензите на такъв софтуер обикновено се поставят в кутиите, което прави невъзможно четенето им преди закупуване. Това повдигна въпроси относно валидността на такива лицензи за термосвиваема опаковка.

Свиваемото фолио обикновено се използва като обвивка на много видове опаковки, включително кашони, кутии, кутии за напитки и палетни товари. Разнообразие от продукти могат да бъдат затворени в термосвиваемо фолио, за да стабилизират продуктите, да ги обединят, да ги поддържат чисти или да добавят устойчивост срещу намеса. Може да бъде основното покритие за някои храни като сирене, месо, зеленчуци и растения. Термосвиваемите тръби се използват за уплътняване на електрически кабели.

Свиваемите ленти се поставят върху части от опаковки за защита срещу фалшифициране или етикети. Може също така да комбинира два пакета или части.

Термосвиваемото фолио също често се използва в по-промишлени приложения, като се използва термосвиваемо фолио с по-голямо тегло. Принципите остават същите при процеса на термосвиване с помощта на ръчен термопистолет.

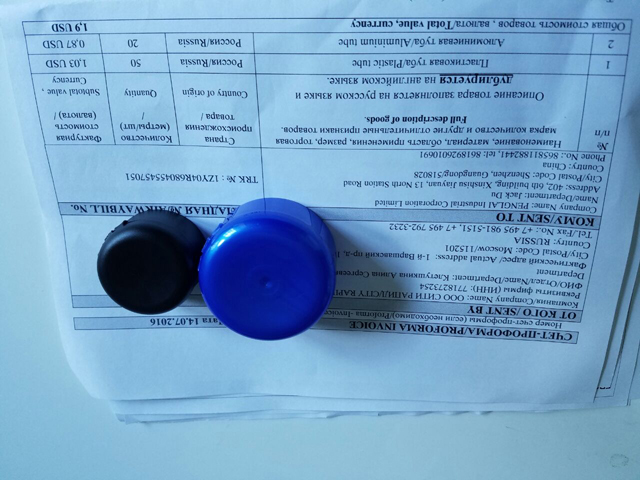

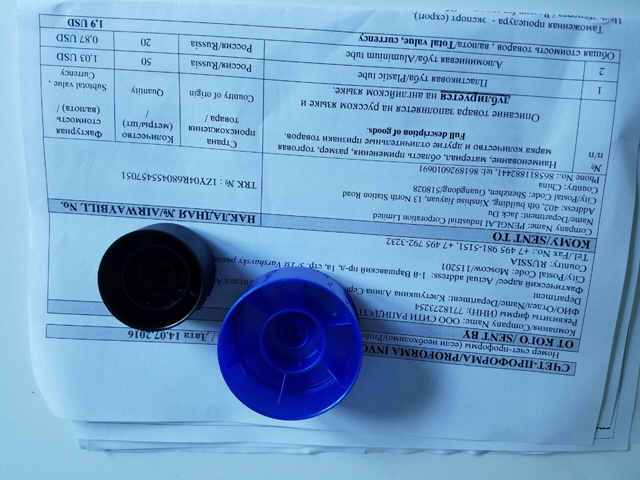

шапки мостри снимки затвори shot.jpg

шапки мостри снимки затвори shot.jpg
Характеристики

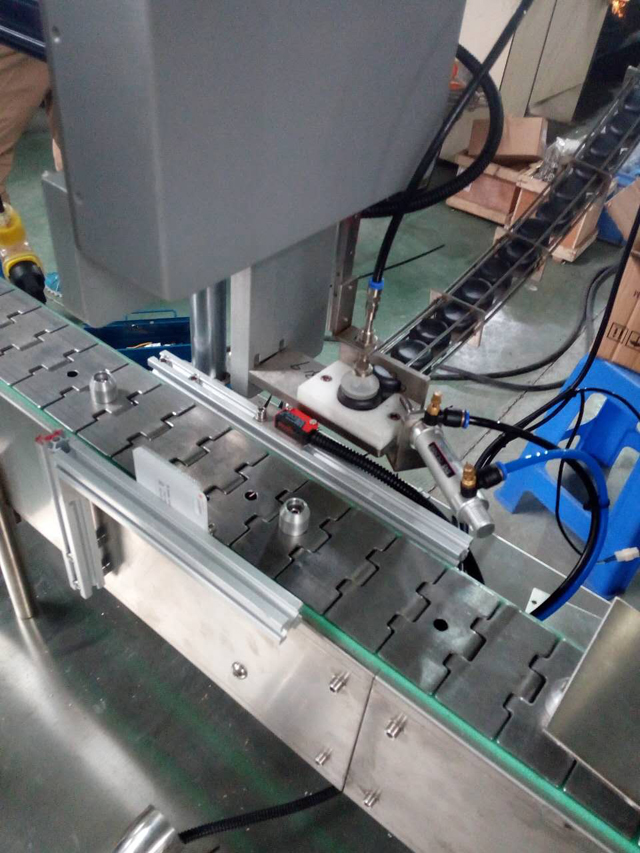

caps robot feeding pictures.jpg

1. Цялата машина, изработена от неръждаема стомана, предпазва от вода и ръжда;

2. Регулируема плоча за рязане е оборудвана с острие с двойно лице, което е с дълъг експлоатационен живот чрез уникално въртеливо рязане;

3. Единичен позициониращ централен стълб постига по-стабилно подаване на етикети;

4. Групата за позициониране на етикети прави етикетирането по-точно;

5. Система за управление с докосване, удобна работа.

6. Допълнителна независима система за подаване и етикетиране улеснява работата и намалява разходите.

7. Той приема PLC програмируема система, внесен серво мотор, серво драйвер, честотен преобразувател и сензор и др. които правят етикетирането точно, бързо и стабилно.

Най-често използваното термосвиваемо фолио е полиолефиновото. Предлага се в различни дебелини, прозрачности, якости и съотношения на свиване. Двата първични филма могат да бъдат или омрежени, или неомрежени. Други термосвиваеми фолиа включват PVC, полиетилен, полипропилен и няколко други състава.

Предлагат се коекструзии и ламинации за специфични механични и бариерни свойства за опаковане в термосвиваемо опаковане на храни. Например, пет слоя могат да бъдат конфигурация като EP/EVA/кополиестер/EVA/EP, където EP е етилен-пропилен и EVA е съполимер на етилен-винил ацетат.

Свиваемото фолио може да бъде направено да се свива в една посока (еднопосочно или еднопосочно) или в двете посоки (двупосочно).

Филмите се разтягат, когато са топли, за да ориентират молекулите от техния първоначален произволен модел. Охлаждането на фолиото задава характеристиките на фолиото, докато не се загрее отново: това го кара да се свие обратно към първоначалните си размери.

Преди ориентацията молекулите на лист или тръба са произволно преплетени като купа спагети. Молекулите са навити и усукани и нямат особено подреждане. Въпреки това, когато се приложи сила на теглене, аморфните области на веригите се изправят и подравняват спрямо посоката на ориентация. Чрез прилагане на подходящо охлаждане, молекулите ще бъдат замразени в това състояние, докато се приложи достатъчно топлинна енергия, за да се позволи на веригите да се свият обратно. Човек може да визуализира това явление, като опъне ластик и го потопи в течен азот, така че да замръзне в разтегнато състояние. Лентата ще остане в това състояние, докато се държи при достатъчно ниски температури. Въпреки това, когато се приложи достатъчно топлинна енергия, гумената лента ще се свие обратно до първоначалното си отпуснато състояние.

Ориентация в търговски мащаб може да бъде постигната с помощта на един от двата процеса: tenterframe или процес на балон. Технологията Tenterframe се използва за производството на различни продукти за "топлинно фиксиране", като биаксиално ориентираният полипропилен (BOPP) е най-често срещаният (термичното фиксиране е процес, при който филмът се нагрява повторно в ограничено състояние, така че свойствата на свиване да бъдат унищожени ).

Вторият търговски процес е процесът на мехурчета, понякога наричан тръбен процес. При този процес първичната тръба се произвежда чрез издухване или отливане на тръбата съответно върху външен или вътрешен дорник. Обичайно е да се използва вода за охлаждане на първичната тръба в този момент. След като основната тръба е охладена, тя се загрява отново и се надува във втори балон с помощта на въздух, подобно на издухването на балон. При надуване тръбата се ориентира в двете посоки едновременно.

Семейството от термосвиваеми фолиа се разшири през годините с много многослойни конструкции, които се продават днес. Атрибутите на термосвиваемото фолио включват свиване, запечатване, оптика, издръжливост и приплъзване. По отношение на свойствата на свиване има начална температура, свободно свиване, сила на свиване, температурен диапазон на свиване, памет и цялостен външен вид на опаковката.

Технически параметър:

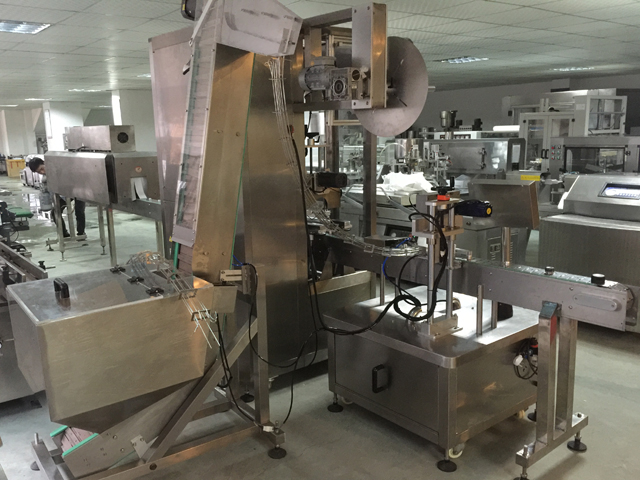

система за повдигане на капачки.jpg

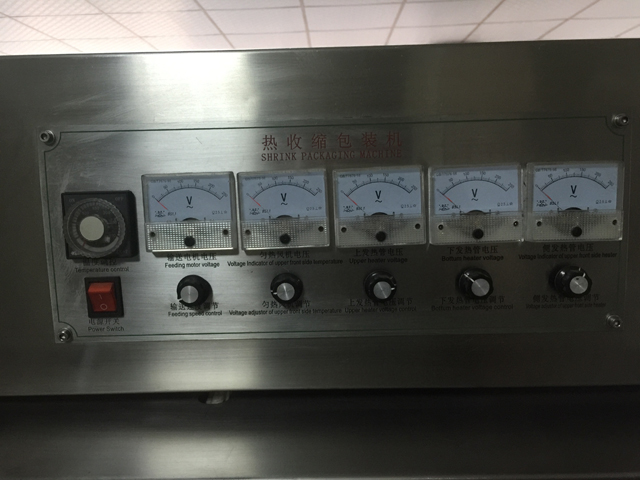

капачки уплътнение свиване tunnel.jpg

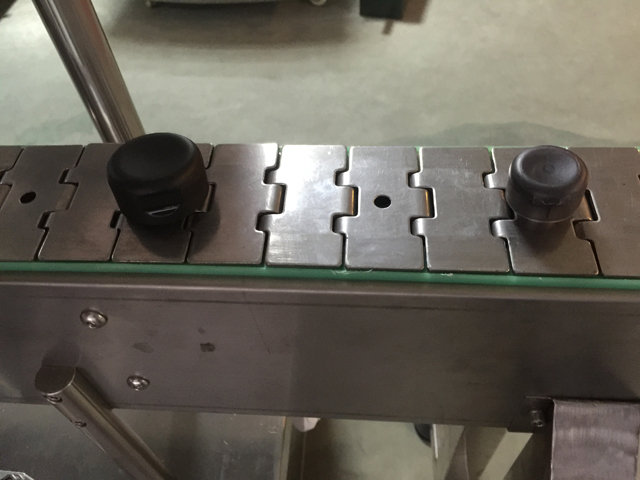

ленти ръкав машина за етикетиране.jpg

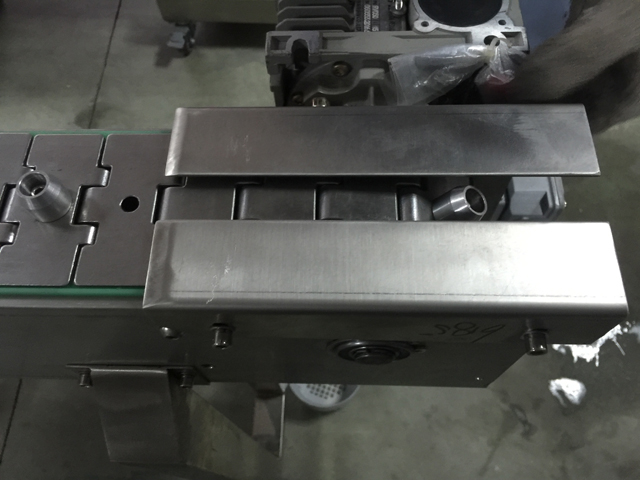

автоматично падане на капачки.jpg

  • Модел: VK-SSL
  • Напрежение: 220v/50hz
  • Консумирана мощност: 3kw
  • Капацитет: ≥3600-4500 бр на час
  • Добив: ≥99%
  • Диаметър на бутилките: ¢28 mm ~ 125 mm (персонализирани)
  • Височина на капачките: 10 mm ~ 280 mm (персонализирани)
  • Подходящи материали: PVC/Pet/Ops
  • Дължина на филма: 30 mm ~ 250 mm
  • Дебелина на филма: 0,035 mm ~ 0,13 mm
  • Материали Филм: PVC/Pet/Ops
  • Филмово пространство: ≥5 mm
  • Вътрешен диаметър на филма: ≥5" (127 мм)
  • Външен диаметър на ролки: ≤500 мм
  • Размери: 1550mm×1055mm×2000mm
  • Тегло: 750 кг

Списък с части

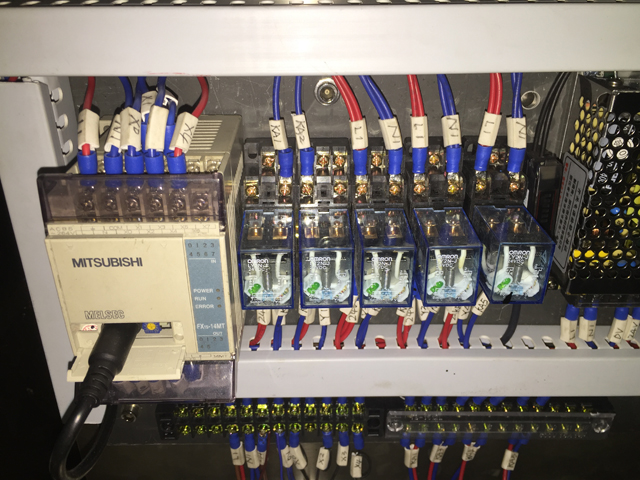

електронна конфигурация.jpg

Работна единицаЕлементМоделнеМаркаПроизход
Режеща главаAC мотор5IK90GU-CF-25KB1Тайван
ПочистванеAC мотор5IK120A-CF1VKPAKТайван
Материално снабдяванеAC моторRV50-20K-1801VKPAKТайван
Честотен преобразувателATV12H018M21ШнайдерФранция
оптични сензориCX-4211PanasonicЯпония
Носене на бутилкаAC мотор5IK90GN-SF-5GN7.5K1VKPAKТайван
Честотен преобразувателATV12H018M21ШнайдерФранция
Разделяне на бутилкаAC мотор5IK90GN-SF-5GN0.75K1VKPAKТайван
Честотен преобразувателATV12H018M21ШнайдерФранция
Устройство за четка за косаAC мотор4IK25GN-C-4GN3K2VKPAKТайван
Режеща главаСерво моторBCH0801*1*1C 400W1ШнайдерФранция
Севро шофьорLXM23CU04M3X 400W1ШнайдерФранция
Мини оптични сензориPM-L442PanasonicЯпония
Задвижваща единицаСерво мотор на водачаBCH0801*1*1C 400W1ШнайдерФранция
Драйвер серво драйверLXM23CU04M3X 400W1ШнайдерФранция
Електрическо устройство за очиВисокоскоростен влакнен сензорFX-3011PanasonicЯпония
Електрическо око за монитор за бутилкаСензор за влакнаCX-4421PanasonicЯпония
Конвейерна единицаЧестотен преобразувателATV12H075M21ШнайдерФранция
Електрически шкафовеPLCDF-MX-1005-9A1OMRONЯпония
Докоснете екранаMT6070IR 7.0'1УайнвюТайван
Превключване на захранванетоABL2REM24020H1ШнайдерФранция
КонтакторD1810 25A2ШнайдерФранция

Подробности

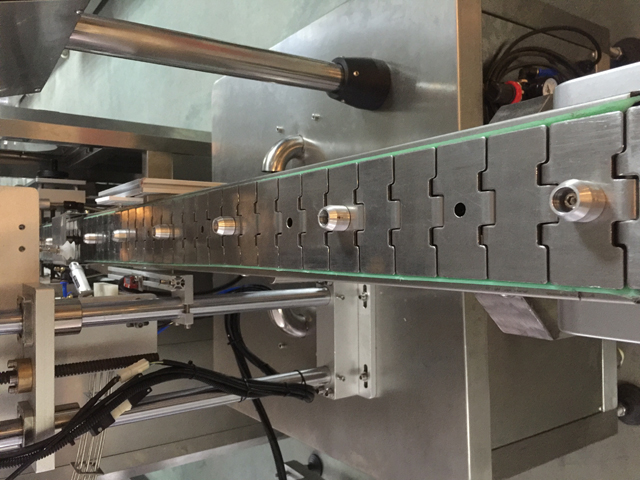

подробности за етикетиране на свиване.jpg

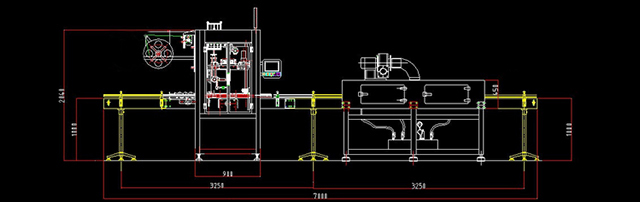

CAD на ленти sleeve labeling.jpg

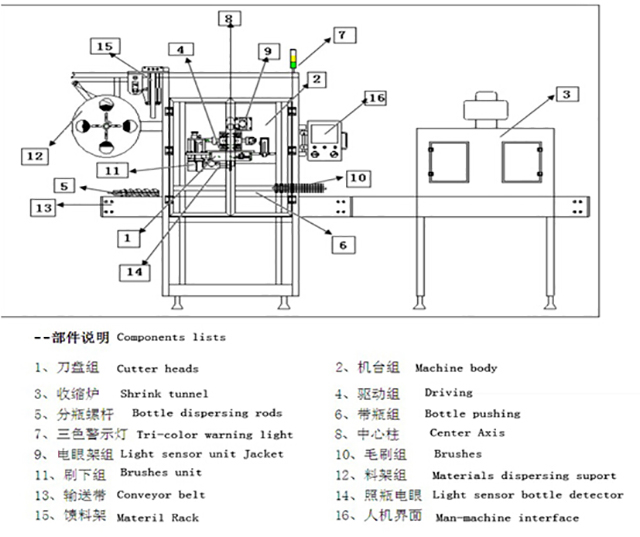

илюстрация на оборудване за етикетиране на ръкави.jpg

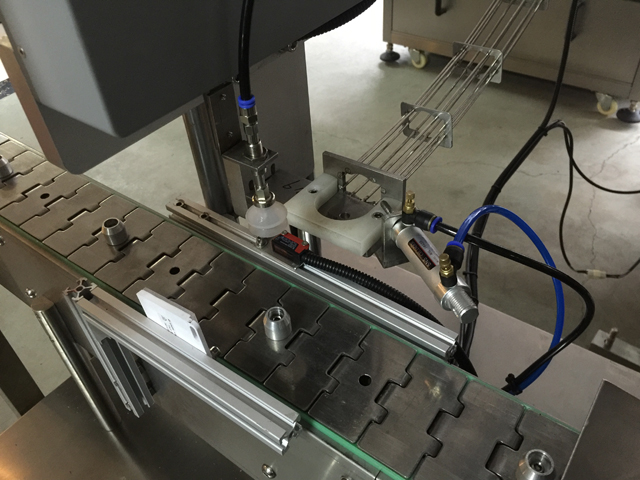

ленти shrink packing.jpg

капачки уплътнителна линия свиване.jpg

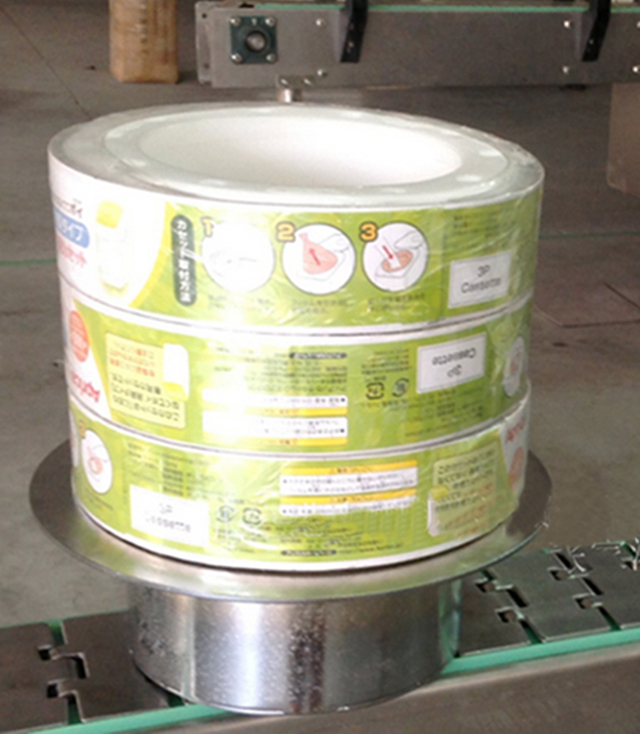

лента ръкав етикетиране свиване packing.jpg

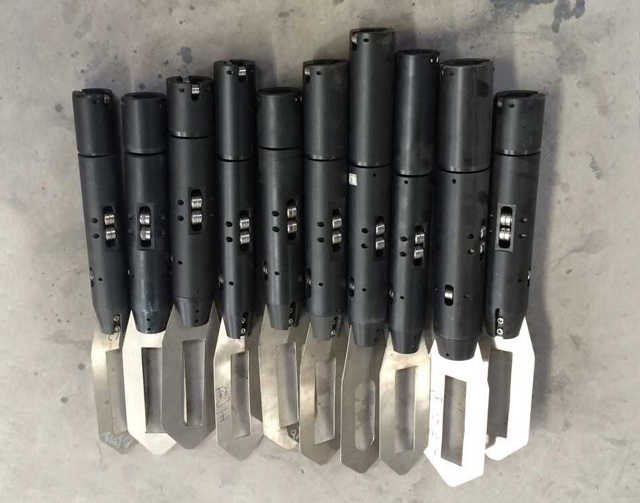

машини за етикетиране на втулка в центъра.jpg

Мостри

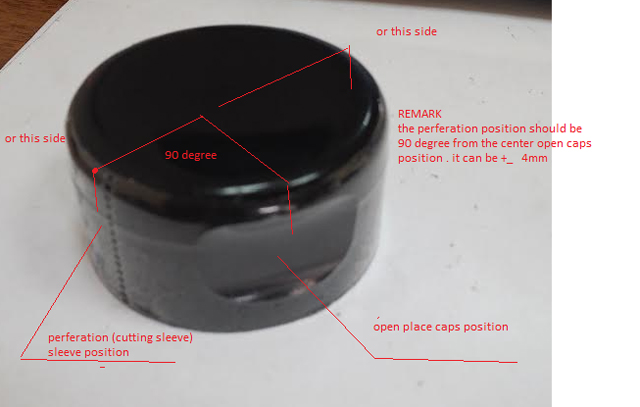

caps srink sleeve position.jpg

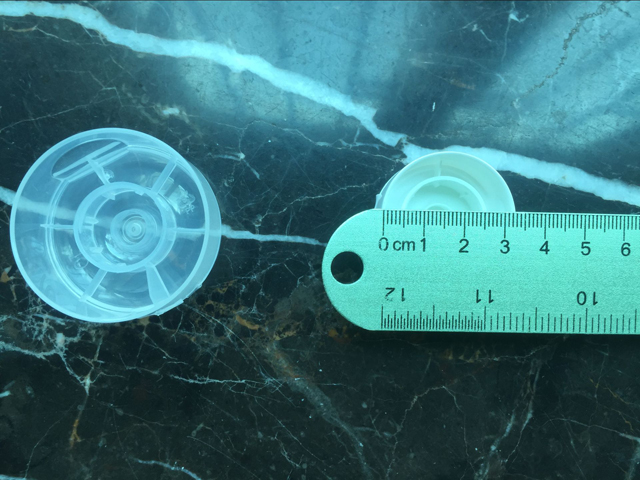

ленти лепило свиваем ръкав labeling.JPG

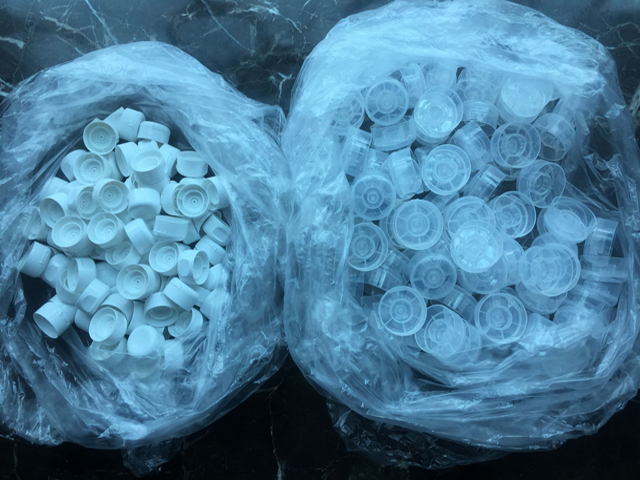

ленти проби след свиване labeling.png

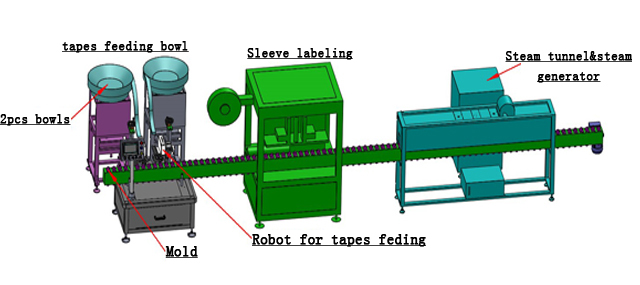

Машини с автоматична купа за подаване на ленти

автоматично свиване на ръкава за ленти.jpg

Гаранция: За цялата машина се претендира 1 година гаранция. (Изключени от гаранцията са проблеми, дължащи се на злополуки, неправилна употреба, неправилно използване, повреда при съхранение, небрежност или модификация на оборудването или неговите компоненти. Също така лесно счупената резервна част не е включена в гаранцията)

Инсталация: След като машината пристигне във вашата фабрика, ако имате нужда, нашият техник ще отиде при вас, за да инсталира и тества машината и също така да обучи вашия работник да работи с машината (времето на влака зависи от вашия работник). Разходите (самолетен билет, храна, хотел, таксата за пътуване във вашата страна) трябва да бъдат за сметката ви и трябва да заплатите за техника USD150 на ден. Също така можете да отидете в нашата фабрика, за да проведете обучение.

След обслужване: Ако получите проблема с машината, нашият техник ще отиде при вас, за да поправи машината възможно най-скоро. Цената трябва да е във вашия акаунт (както по-горе).
