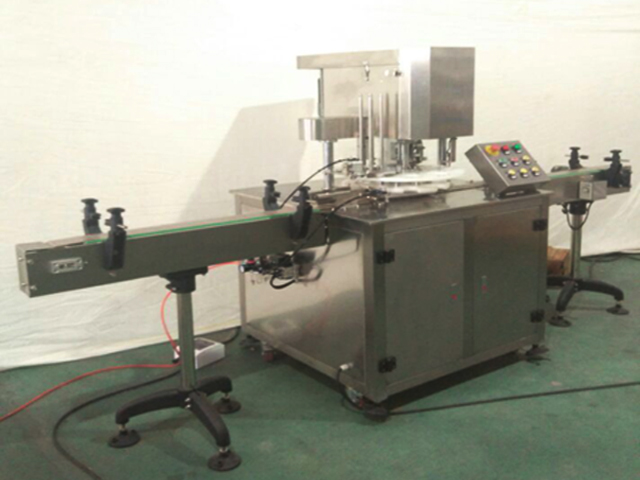

Автоматична линейна машина за запечатване на метални тенекиени алуминиеви кутии

Материал: неръждаема стомана
Затваряща глава: 1
Броят на запечатаните кутии: Една
Скорост на запечатване: 25-30 в минута
Височина на запечатване: 40-200 мм
Диаметър на наличната бутилка: 35-100 мм
Работно налягане: Ac220v 50/60hz（Ac380v 50/60hz）
Мощност: 1.1kw
Тегло: 500 кг
Размер: 3000*900*1700мм

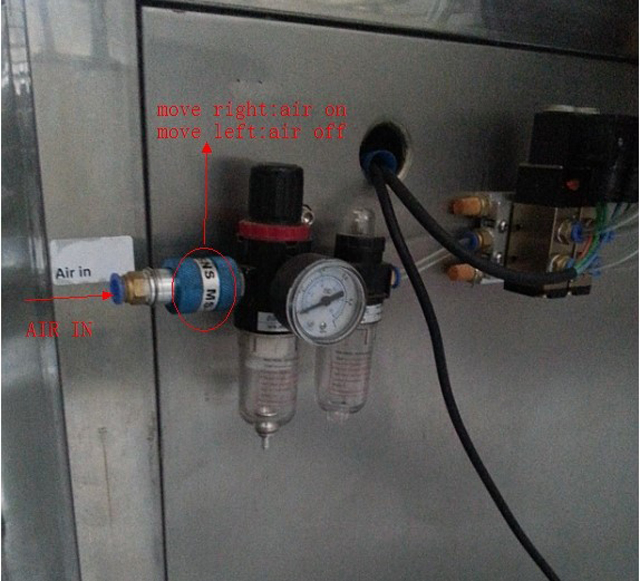

Източник на въздух: 0.5mpa

Този продукт се прилага главно за запечатващи опаковки на кръгли кутии с различни PET пластмаси, желязо, алуминий, хартия и други качества, има усъвършенстван дизайн и разумна структура, която се управлява лесно, за да бъде необходимо и идеално оборудване за опаковане на храни , лекарства, чай, химическо инженерство и други индустрии.

Основното тяло на този продукт използва всички неръждаеми материали, с прост и красив външен вид и отговарящо на изискванията за дизайн на повечето стандартни производствени отдели.

Този продукт приема еднофазен или трифазен източник на захранване, като мощността му достига 1,1kw, неговите различни части и компоненти под прецизната обработка, производствените технологии и други се утаяват и непрекъснато се подобряват чрез дългогодишния клиентски опит на нашата компания и ключова част приема уникален дизайн с висока якост, нисък шум и добро уплътняване.

Този продукт отговаря на разпоредбите на националните стандарти, стандартите на отделите и стандартите на предприятията и напуска фабриката само след преминаване на стриктната проверка и теста.

Той е с дизайн на напълно автоматична производствена линия, която може да представлява производствените линии със системата за пълнене, системата за претегляне и пълнене или системата за етикетиране.

Спецификация на производителността

1. Четирите уплътнителни колела са приети за запечатване, при което два ножа за подгъване и други два за празно пресоване, с прост принцип и удобна настройка;

2. Механичният дизайн от най-ново поколение е възприет, тялото на кутията няма да се върти в процеса на запечатване, ножът за запечатване се върти, за да завърши запечатването, което е надеждно и безопасно и подходящо за запечатване на опаковки на крехки продукти и течни продукти;

3. Работата на фрезовия нож и повдигането на опората на ножа се контролират от механичната гърбица, със стабилна и надеждна работа

4. Ножът за фрезоване възприема производството от неръждаема стомана 304, с издръжливо обслужване и добро уплътняване.

5. Операционният интерфейс е много прост за улесняване на операцията.

Основни характеристики

1. Това е уред за зашиване на консерви от най-ново поколение, с най-важната характеристика, че тялото на консервата не се върти при запечатване, за да се избегне разместването и изпадането на продуктите в кутията;

2. Операционният интерфейс е прост с разумен дизайн;

3. Той е с висока прецизност на обработка и основното тяло възприема производството на цялата неръждаема стомана, в съответствие с изискванията за проектиране на производствените отдели.

4. Може да съставлява производствените линии с оборудване за пълнене, етикетиране, кодово пръскане и други с висока производствена ефективност.

5. Може автоматично да открие долния капак и дизайнът на управлението на веригата е разумен.

6. Всички части и компоненти, електрическите аксесоари и други приемат продуктите от известни местни фабрики, с надеждно и стабилно качество.

Технически параметри

Материал: неръждаема стомана
Затваряща глава: 1
Броят на запечатаните кутии: един
Скорост на запечатване: 25-30 в минута
Височина на запечатване: 40-200 мм
Диаметър на наличната бутилка: 35-100 мм
Работно налягане: AC220V 50/60Hz（AC380V 50/60Hz）
Мощност: 1.1KW
Тегло: 500 кг
Размер: 3000*900*1700мм
Източник на въздух: 0.5MPa

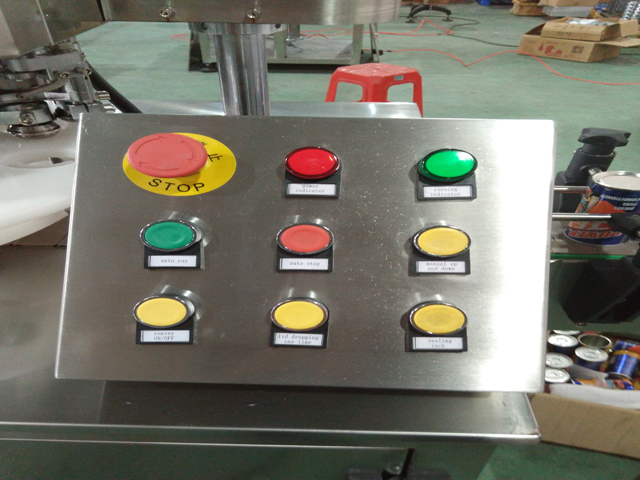

Операционен панел

1. Индикаторът за захранване (червената индикаторна светлина): червената индикаторна светлина е включена, което показва, че оборудването е включено и обратно

2. Индикаторът за работа (зелената индикаторна светлина): зелената индикаторна светлина свети, показвайки, че оборудването работи и обратно

3. Аварийно спиране: в случай на авария натиснете този бутон и оборудването спира незабавно, други превключватели не функционират, ако искате да отмените, завъртете бутона на кръст и той ще изскочи автоматично с възстановени функции

4. Работа/включване (зелен бутон): натиснете този бутон и оборудването ще започне да работи

5. Работа/изключване (червеният бутон): натиснете този бутон и оборудването ще спре да работи

Инчиране (жълтият бутон): този ключ се използва главно за отстраняване на грешки в оборудването, оборудването ще работи при натискане на бутона и обратно.

Принципът на оборудването и методът на инсталиране

1. Принципът на динамичния дизайн на оборудването

Това оборудване приема асинхронен двигател с електрически капацитет с две стойности, като мощността на двигателя е 1,1 KW и скоростта на въртене е 1400r/min. Триъгълното ремъчно колело, зъбчатото колело, турбината и другата връзка намалява скоростта си до 40r/min, турбината се върти в кръг под действието на повдигащата гърбица, за да завърши процес нагоре и надолу, в същото време съответно задвижва първото и второто колело за валцуване и запечатване, за да се координира с гърбицата при разликата в скоростта на двете групи зъбни колела, за да завърши целия процес на запечатване на ролката на една кутия.

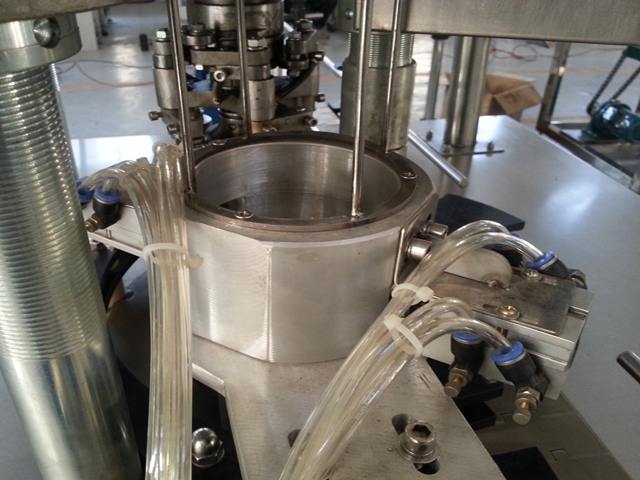

2. Принципът на дизайна на уплътнението на оборудването

Това оборудване възприема принципа на двоен шев с двоен шев, като използва процедурата на оклузия, сгъване и натискане на страната на капака и страната на консервата, за да постигне ефекта на запечатване. Стъпките са както следва:

(1) Поставете капачката на кутията върху кутията, за да накарате ръба на кутията да се притисне към отвора от вътрешната страна на ръба на капачката на кутията.

(2) Използвайте натиска на повдигача, за да повдигнете тялото на кутията и да накарате капачката да се придвижи към кучето.

(3) Първата ролка обгръща ръба на капачката навътре, като едната страна се върти около ръба на капачката, а другата страна упражнява натиск върху оста.

(4) След като първата ролка завърши операцията, втората ролка продължава да притиска плътно първия заоблен шев, образуван от първата ролка във втория закръглен шев, запечатването на ролката е завършено.

(5) Повдигачът е с главата надолу и кучето се натиска надолу, за да излезе от празната кутия.

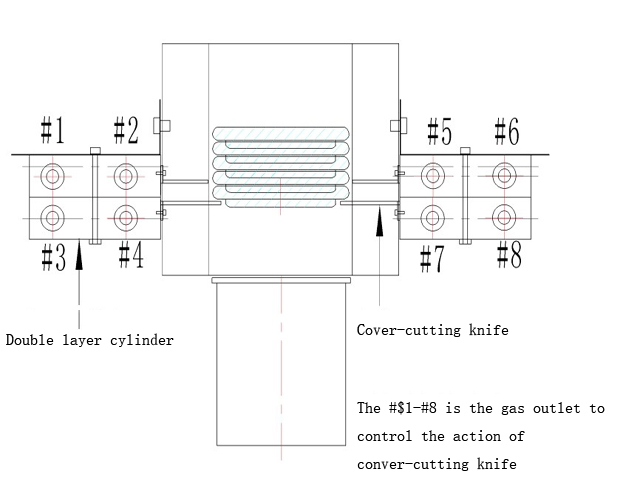

3. Принципът на автоматичното спускане на капака

Това оборудване е оборудвано с автоматично оборудване за инспекция на фотооко, след като кутията достигне позицията, фотоокото изпраща инспекционния сигнал към главната контролна верига, която изпраща съответните сигнали в съответствие с дизайна към оборудването за спускане на капака, за да контролира съответните действия, така че да изпълни функцията за автоматично спускане на капака. Физическото оборудване за автоматично спускане на капака и неговият принцип са както е показано на следната снимка:

Как да инсталирате машината стъпка по стъпка?

Първата стъпка: Инсталирайте конвейерната верига, проверете дали е линейна след монтажа и дали е с подходяща плътност

Втората стъпка: Инсталирайте транспортните релси, регулирайте ги, за да пренасят плавно поп кутиите

Накрая, след включване и проветряване на оборудването, то може да работи.

	Веригата на всяка секция е свързана и фиксирана с щифт (подобно на веригата на часовника)
	Конвейерът ще пресече основата
	Верижната платка на всяка секция на конвейера е свързана с щифта
	Винтовете могат да се регулират за затягане и разхлабване на конвейера
	След свързване с щифта, той се забива здраво
	Конвейерът и основното оборудване са свързани и фиксирани с два винта
	Монтаж на транспортните релси
	Монтажът и фиксираното устройство на релсите

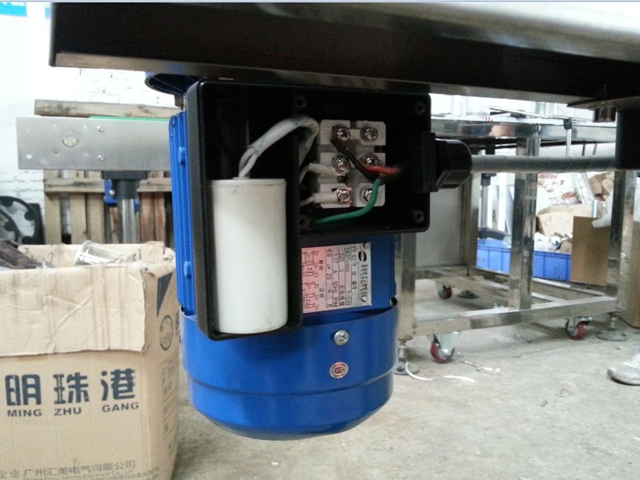

	Включете конвейерния двигател (свържете с клемите U1 и U2)
