Моноблокова машина за запушване и запушване на бутилки с малки капки

• Модел: VK-MFC
• Мощност: ~220V/монофазен
• Ток: 7А
• Честота: 50HZ
• Налягане на въздуха: 0.7MPa
• Мощност: 1100W
• Размер:1900*1550*1850мм
• Тегло: 485 кг
• Тегло бруто: 555 кг
• Обем на пълнене: 1ml до 150ml
• Машината може да бъде персонализирана и прахообразна в стандарта на САЩ

Вижте видео

Забележка преди стартиране на машината

1. Машината се захранва с монофазен / 220V алтернативен ток; Потвърдете правилната връзка, преди да включите машината.
2. Проверете дали въздушното налягане е свързано по правилен начин.
3. Ако има чужди предмети върху машината и във формата, отстранете чуждите предмети;
4. Уверете се, че маркучите, свързани с перисталтичните помпи, са поставени в резервоара за материали;
5. Проверете дали дюзите за пълнене са подравнени с гърлото на бутилките, затваряйки главите с бутилките;

Основни данни

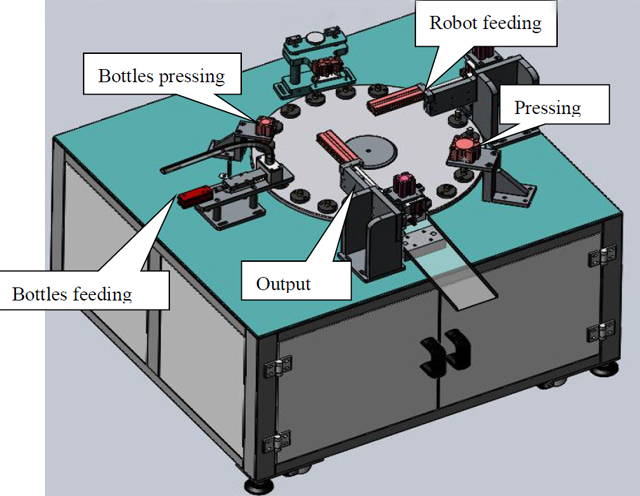

Машинно затваряне на снимки и чертежи

Обяснение на станцията:

1. Захранване на бутилки: Вибрираща купа, захранваща бутилките, пневматичните елементи насочват бутилките към въртящата се плоча, след което пневматичните елементи се отдръпват;
2. Притискане на бутилки: Благодарение на свободното падане от бутилките, захранвани от пневматичните елементи, натоварването кара бутилката да достигне дъното на държача;
3. Станция за пълнене: Напълнете течността в бутилките; станцията работи заедно с перисталтичните помпи;
4. Хранене с робот: роботът захранва помпата в бутилките.
5. Станция за пресоване: Затегнете бутилките с помпата;
6. Резултат: преместване на крайните продукти от въртящата се плоча

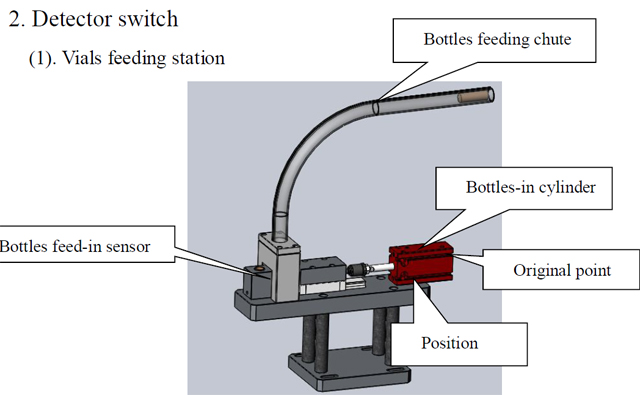

Превключвател на детектора

(1). Станция за подаване на флакони

1. Цилиндър за бутилки: Насочете бутилките в улея към въртящата се плоча
2. Оригинална точка: Оригинално място на бутилки в цилиндър
3. Позиция на бутилките: знакът на бутилките в правилна позиция
4. Сензор за подаване: 2-те влакна откриват позицията в улея; Нито едно от влакната не може да открие бутилките, тогава цилиндърът за бутилки няма да работи;

Забележка: Машината работи в напълно автоматичен режим; обърнете внимание на превключвателите за откриване

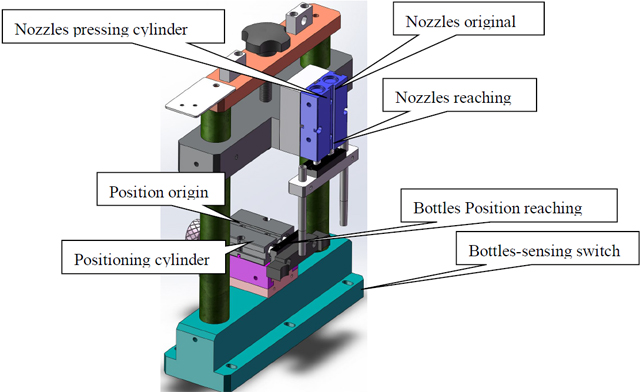

Станция за картотекиране

1. Превключвател за отчитане на бутилки: Откриване на материалите под станцията и активиране на станцията;.
2. Цилиндър за позициониране: Превключвателят за откриване открива, че има материал под станцията, цилиндърът ще позиционира материала;
3. Начало на позицията на бутилките: Превключвателят е знакът за завършено действие на станциите и действието на въртящата се плоча;
4. Достигане на позицията на бутилките: Позиционният цилиндър завършва достигането на бутилките
5. Цилиндър за пресоване на дюзи: Достигнете дюзите за пълнене в бутилки;
6. Дюзите натискат първоначалната точка: дюзата се оттегля в началната точка;
7. Достигащи дюзи: открийте дали дюзата за пълнене достига до бутилките или не

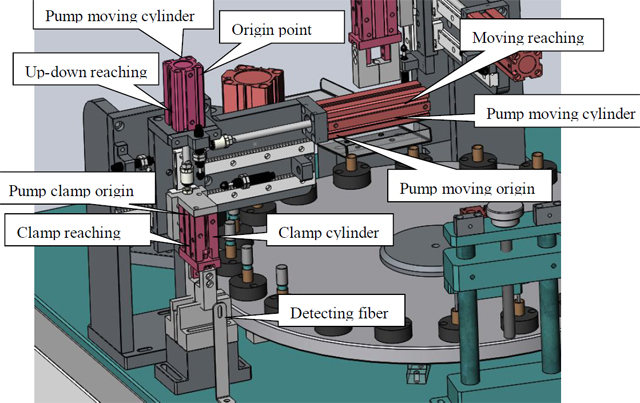

Помпена пресоваща станция

1. Превключвател за откриване на станция за бутилки: Откриване на материалите под станцията и активиране на станцията;
2. Цилиндър за позициониране: Превключвателят за откриване открива, че има материал под станцията, цилиндърът ще позиционира материала;
3. Начало на позицията на бутилките: Превключвателят е знакът за завършено действие на станциите и действието на въртящата се плоча;
4. Затягащ цилиндър: Затягане на помпата;
5. Произход на затягане: Затягане в разхлабена ситуация;
6. Достигане на затягане: Бутилките достигат до станцията;
7. Детектор за достигане на помпата: Купата на вибратора насочва вътрешния щепсел в улея, след което открива дали вътрешният тап е поставен правилно, за да активирате следващото действие;
8. Цилиндър на помпата: вземете и поставете помпата;
9. Хоризонтално движещ се цилиндър на помпата: поставете захванатата помпа върху горната част на бутилката в въртящата се плоча.

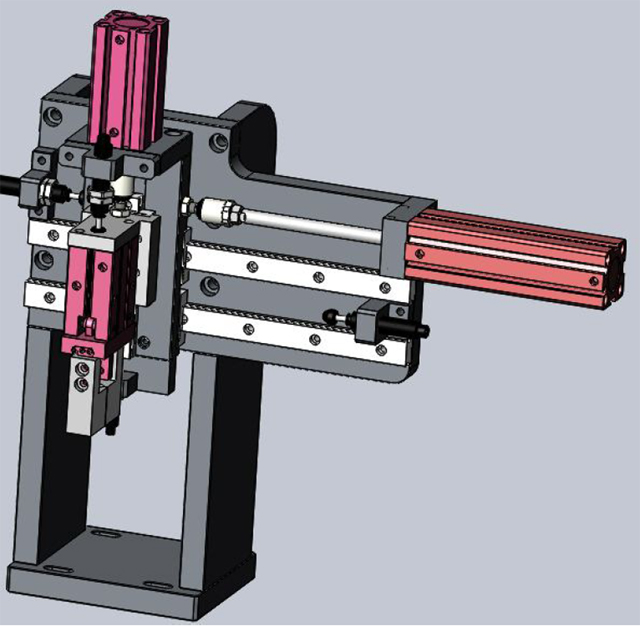

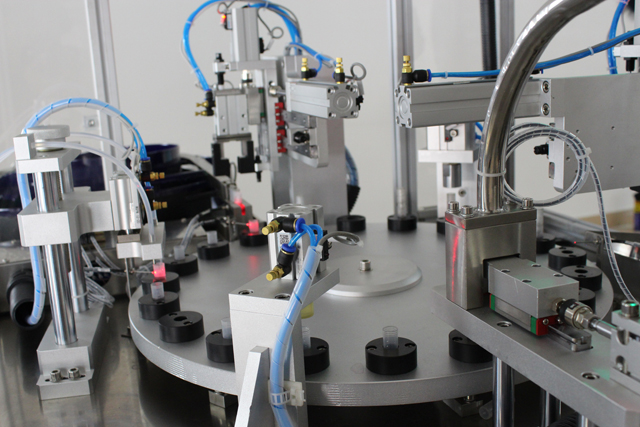

Изходна станция

Същият принцип на работа като горепосочената помпено-натискаща станция;

Поддръжка

1. Необходимо е да се провери и поддържа машината, за да се удължи машината и да се оптимизира функцията на машината;

Работната машина трябва да се поддържа на всеки три месеца; Частта на лагера и зъбното предаване трябва да се смаже с греста; Смазването трябва да се извършва периодично; Маслото за плъзгане (N68) трябва да се добавя към част като движение на възвратно-постъпателния механизъм или повдигане два пъти всеки ден; Автомобилното масло (N68) трябва да се добави към въртящите се или люлеещи се части; На всеки половин месец добавяйте смазката в слота на гърбицата; Всеки месец веднъж за маслена дюза чрез добавяне на грес;

2. Никога не използвайте метални инструменти, за да удряте или изстъргвате повърхността, където свързването е натрупано върху части като компоненти или мухъл.

3. Ако машината спре да работи за дълго време, добавете грес за смазване в частите като трансмисия или лагерна част; Обработете машината и с водоустойчива защита.

4. Никога не поставяйте никакви предмети върху машината, за да не я повредите.

5. Периодично почиствайте праха вътре в компонентите, също така проверявайте всички винтове и фиксирайте всички разхлабени винтове.

6. Проверете винтовете в клемите за окабеляване в определено време и се уверете, че винтът е фиксиран;

7. Проверете дали има някаква разхлабена станция в опънатия кабелен път от електрическите кутии; Ако частта е твърде разхлабена, затегнете отново винта, за да избегнете абразия или повреда в изолационния слой, което може да причини изтичане на електричество;

8. Проверявайте лесно износващите се патове и сменете навреме повредените;

Опаковка и транспорт

Никога не поставяйте машината хоризонтално или изправена надолу; Разглобете крака на машината и фиксирайте цялата машина с дъното на щайгата. Машината трябва да стои неподвижна в щайгата, без никакво разхлабване от щайгата или станцията за разклащане по време на транспортиране;

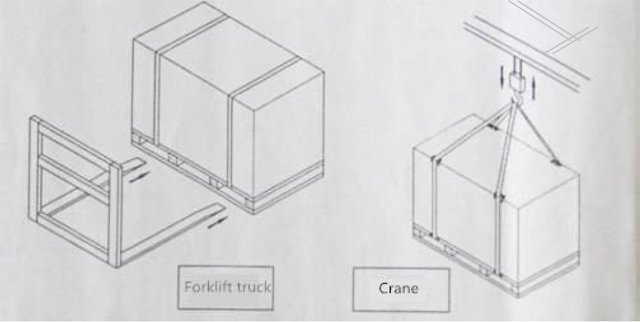

Опаковката на машината трябва да е неутрална; Когато премествате машината, моля, използвайте мотокар или кран и преместете машината отдолу със стабилно движение; Обърнете внимание на илюстрацията на снимката по-долу; когато повдигате и люлеете машината, кранът не трябва да се докосва до машината. Фиксирайте машината с 4 бр M16X200 болтове, след което свържете крановете и болтовете за повдигане и люлеене на машини. Междувременно за омекотяване на защитните предмети под машината. Използвайте подпората за стабилно повдигане, ако е необходимо (илюстрирано по-долу на фиг.)

Преди да разопаковате щайгата, проверете дали има повреди по щайгата; Ако възникне някаква повреда по щайгата, не отваряйте щайгата и се свържете незабавно с транспортната компания; Отворете сандъка под наблюдението на работниците по корабоплаването и запишете процеса;

Що се отнася до безопасността, разстоянието от земята за мотокара трябва да се поддържа под 1 m; Ако използвате крана за преместване на машината, разстоянието трябва да се спазва от 2 метра до 2,5 метра

Често срещани неизправности и отстраняване на неизправности
