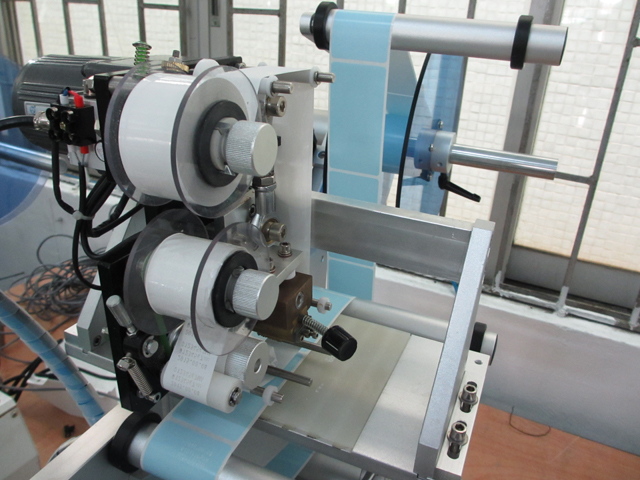

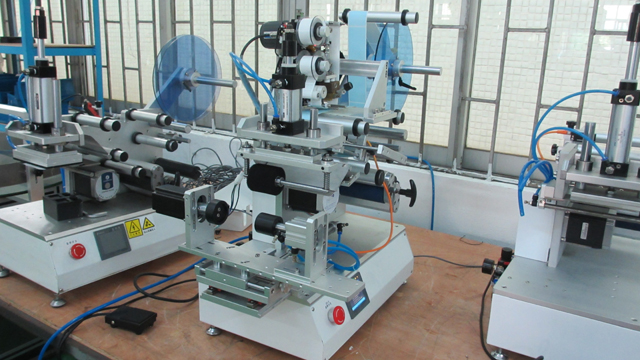

Пневматична машина за етикетиране на плоски квадратни кръгли бутилки с кодер

• Дължина на етикета: 10 mm~150 mm
• Нанесете ширина на етикета: 10 mm~150 mm
• Поставете хартиена ролка с вътрешен диаметър: 40 мм или 76 мм
• Външен диаметър на хартиената ролка: φ≤250 мм
• Вътрешна температура: -10° c ~40° c
• Влажност на закрито: 35~85﹪
• Захранване: 220V,50HZ
• Габаритни размери: 550*550*650 (Д*Ш*В)
• Тегло: 78 кг

Инструкции за работа на оборудването на ролкова машина за етикетиране:

Модел на устройството: VK-T805

Име: полуавтоматична машина за етикетиране на плоски и кръгли бутилки

Обстоятелство за работа на ролковата етикетираща машина

1. Използването на това устройство е строго забранено в следните среди,

2. Уверете се, че електрическият контакт и интерфейсът на захранването могат да бъдат в близък контакт или разхлабените контакти могат да доведат до опасност от пожар.

3. Не поставяйте тежки предмети върху захранващия кабел и повредения захранващ кабел може да причини токов удар или опасност от пожар.

4. Преди почистване или в масло против ръжда, не забравяйте да изключите захранващия кабел от устройството, в противен случай има опасност от пожари и повреда на оборудването.

5. Не използвайте разхлабен или повреден електрически контакт или опасност от токов удар или пожар.

6. Използвайте правилно заземяване, използването на неправилно заземен контакт ще доведе до риск от токов удар и повреда на оборудването.

7. Не мокрете ръцете си, когато докосвате електрическия контакт, или има риск от токов удар.

8. Когато мобилното устройство, уверете се, че захранващият кабел е от захранването, в противен случай съществува риск от пожари и повреда на оборудването.

9. При правилен стандарт за напрежение/ток, използвайки устройства, работата без подходящо напрежение/ток ще доведе до риск от токов удар, пожар или повреда на вашето оборудване.

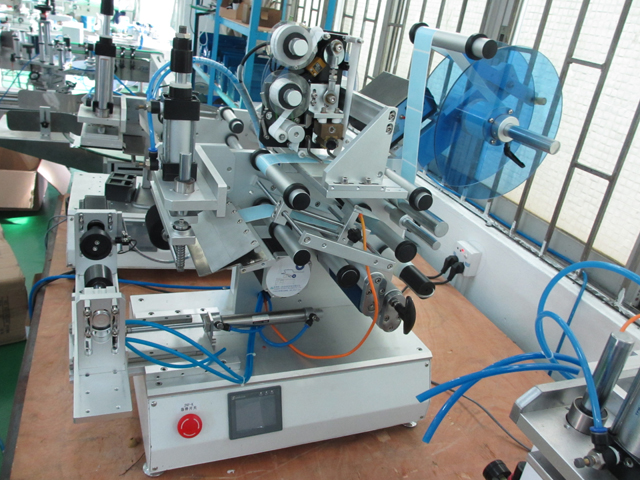

Етикетираща машина VK-T805

Въвеждане на машина за етикетиране

Машината за етикетиране е автоматично прикрепена към повърхността на продукта етикет с краткото име на устройство за автоматизация, тя може да замени ръчното етикетиране, да подобри ефективността и качеството на производството. Според степента на автоматизация могат да бъдат разделени на ръчни машини за етикетиране, полуавтоматични машини за етикетиране и автоматични машини за етикетиране; според формата на продукта може да бъде разделен на машина за етикетиране на кръгли бутилки, машина за етикетиране с частичен кръг и машина за етикетиране на бутилки със специална форма; според етикетирането и позиционирането на продукта могат да бъдат разделени на вертикални и хоризонтални машини за етикетиране.

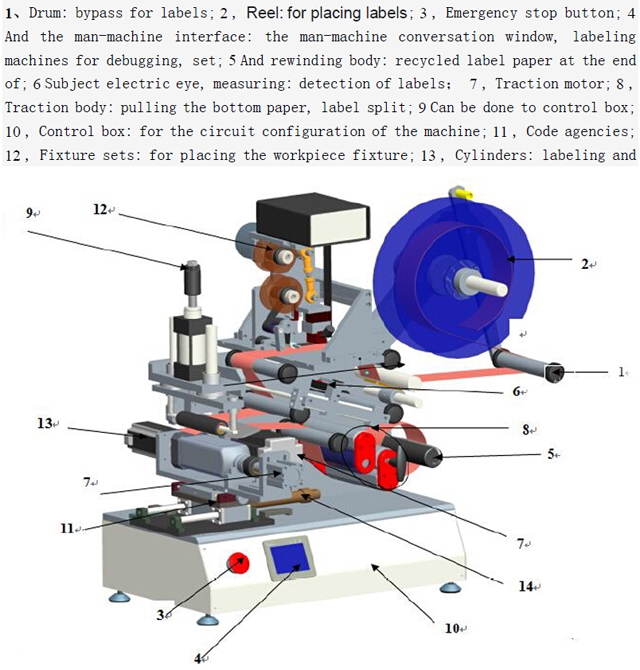

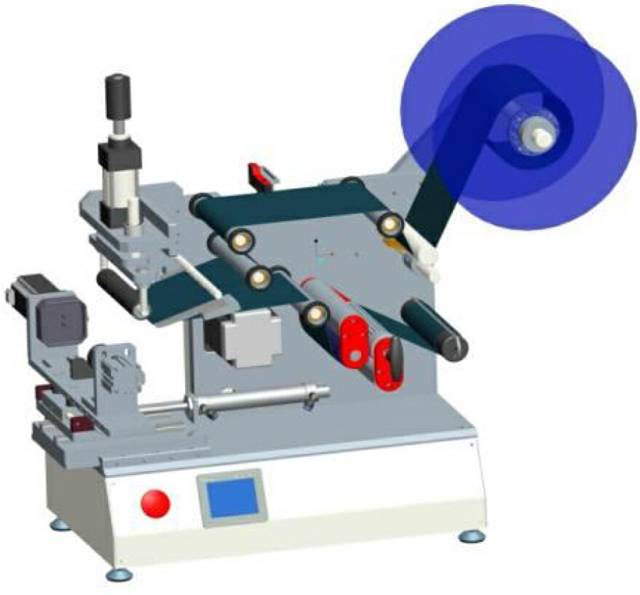

Обяснение на чертежа на модел VK-T805:

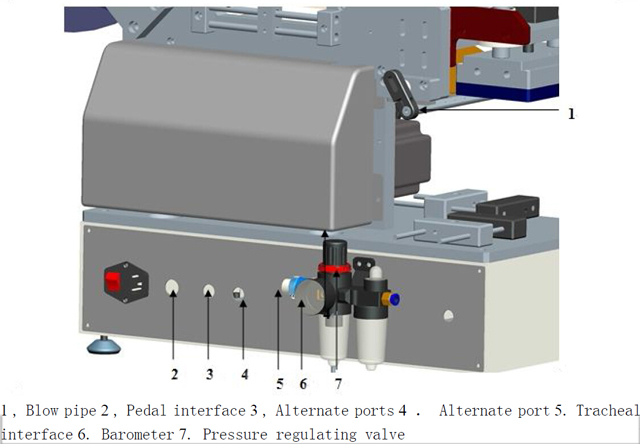

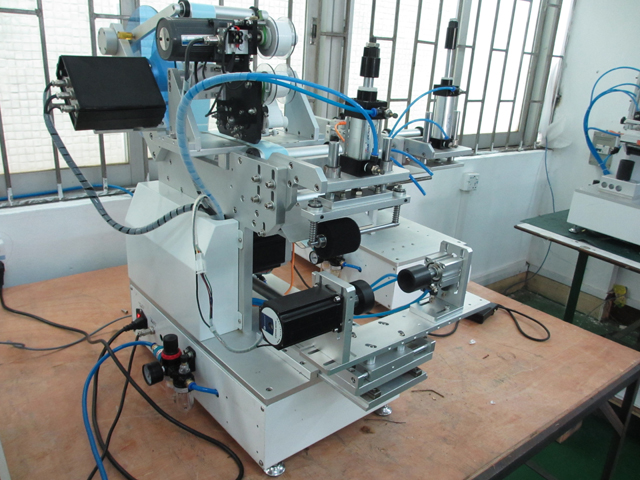

Гръб на машината

Технически параметри:

1. Нанесете дължина на етикета: 10 mm~150 mm

2. Нанесете ширина на етикета: 10 mm~150 mm

3. Поставете хартиена ролка с вътрешен диаметър: 40 mm или 76 mm

4. Външен диаметър на хартиената ролка: φ≤250 mm

5. Вътрешна температура: -10° c ~40° c

6. Влажност на закрито: 35 ~ 85﹪

7. Захранване: 220V, 50HZ

8. Габаритни размери: 550*550*650 (Д*Ш*В)

9. Тегло: 78 кг

Обхватът на

1. Широко използван в хранително-вкусовата, фармацевтичната, козметичната, козметичната, електронната и други индустрии.

2. За полуготови продукти или готови продукти в печат и полуавтоматично етикетиране на частична дъга.

3. Може да етикетира както плоски, така и кръгли, овални или други форми на бутилки, вижте примерните снимки по-долу:

Теория на етикетирането

1. Трансмисионна система: мотор, задвижван от задвижващата система на зъбния ремък и получаващите институции, осигуряват импулс за разделянето на етикета, като по този начин се постига отстраняване и рециклиране на хартия в края на етикета.

2. Система за управление: тази машина използва електрически и газови комбинирани контроли, електрически очи (сензори) и крачен превключвател, предава получения сигнал към PLC в централния процесор в съответствие със зададената програма за обработка, като по този начин се постига отстраняване, засмукване, редактиране на етикети и броене функция.

Оперативни процеси

Включете инсталационния етикет, коригиран с регулируем електрически етикет за регулиране на етикета за очи

Включване / изключване

Включване:

1. Около машината и почистена, проверете за разхлабени явления.

2. Маркирайте и свържете захранващия кабел към задната част на гнездото за захранване и превключвателят до гнездото за захранване е отворен.

3. Свържете другия край на захранващия кабел към AC контакта, използвайки напрежение 220V, 50Hz.

4. Главният панел на превключвателя за аварийно спиране трябва да се отвори

5. Достъп на газ под високо налягане до отвора (и потвърдете, че ключът е отворен)

Изключване:

1. В случай на нормална употреба, можете да включите захранващия кабел от контакта за променлив ток или директно да натиснете превключвателя за аварийно спиране.

Внимание!!!

2. Не включвайте захранващия кабел или захранването в ръка при мокър контакт, това ще причини токов удар.

3. Не поставяйте тежки предмети върху захранващия кабел.

Проверете корекциите

1. Етикети "1" наоколо, в зависимост от етикета от тази страна на обема, в обема в рамките на повърхностите следват метода за заобикаляне на диаграмата.

2. "2" затягащо тяло, първо освобождаване около шамандурата, след повторно натискане.

3. С наблюдение с невъоръжено око, наблюдение на етикета след "5" на дъската за отлепване, етикетът е разделен, за да бъде в позицията на ефективните фракции на смукателната глава, показана на предходната фигура, ако не е правилно, етикетът трябва да бъде грубо коригиран.

4. В услугата "3" и "4" между таговете за откриване на електрическо око, около дълго с етикет трябва да се тества, когато отворът за магическо око, за да се тества електрическо око, може да открие промени между етикета и етикета, електрическо око за повече комплекти вижте раздела "Настройки за електрически очи".

5. След края на "6" теглително тяло, ние трябва стриктно да спазваме "S" формата около закона и "T" дръжката да бъде плътно маркирана със статус, в противен случай това би причинило оферта, която не е разрешена или не може да издърпа край на колана.

6. "7" за навиване на тялото, ос и кръгли черни стоманени скоби за дейности, края на скобата за кламер.

Коригирано

1. След приключване на горепосоченото, на панела "автоматично / ръчно" бутон в състояние "ръчно", моля, уверете се, че захранването е свързано и включено, след което натиснете превключвателя "джогинг", тяга издърпва долната хартия около 0,5 метри, е предназначен да предостави долната хартия свободна и правилна.

2. Когато долната хартия се коригира автоматично, ние всички ще регулираме ролките на ограничителния кръг, препратка, показана в предишната диаграма, ще преместим ограничителния кръг от двете страни на хартията.

Преместете електрическото око

1. На повърхността бутон "Автоматично / ръчно" на "ръчно", след това натиснете превключвател "джог", този път с невъоръжено око наблюдение на Peel Board, така че етикетите от лентовите панели могат да бъдат 0~1 mm.

2. След това преместете тестовото електрическо око на етикета, поставете между тези тагове и етикети края на хартията, обърнете внимание на тестовите електрически светлини на очите, когато електрическите очи за откриване се преместят от етикета или от края на хартиените етикети, светлините ще превключват между включено и не включено.

Размери в диаграмата по-горе, уверете се, че смукателната глава е на разстояние от лентовите панели 0,5~1 mm, можете да разхлабите винтовете, за да регулирате

За да можете да осигурите плавен преход към смукателната глава на позицията на етикета. (Обикновено тази позиция се коригира добре)

Внимание!!!

1. Потвърдете, че натискането на колана и заключващите устройства са нулирани, в противен случай това ще доведе до неточна оферта.

2. Проверява дали тестовото електрическо око е с, в противен случай това би причинило непрекъснат етикет.

3. Проверете системата за задвижване за затягане, в противен случай това няма да доведе до издърпване на долната хартия.

Комплект магически очи

Маркирайте електрическо око (тук е само за илюстрация и не означава, че клиентите са закупили конфигурация на модела)

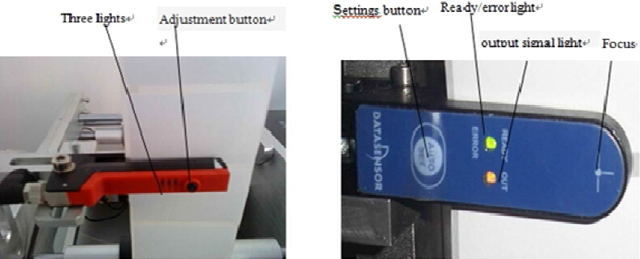

Ляво за Германия Dr easy logging GS-63 Електрическо око, дясно за Италия дръжка SR21-IR Електрическо око. Те обикновено се използват за откриване на етикети. Ето техните методи за настройка

1, Dr easy logging GS-63 Електрически настройки на очите:

Обосновка: да се идентифицират празнините между етикетите в зависимост от дебелината. (Чрез светлината прониква там, където няма етикет и без проникване има етикети за идентифициране) се прилага за определена дебелина на хартиени етикети или друг етикет

Инструкции на копчето: Зелени светлини: светлина за захранване

Жълта светлина: за идентифициране на светлините за състояние (жълтата светлина свети, има изходен сигнал)

Бутон за настройка: регулира се за откриване на етикети с различни настройки

Първо етикетите през магическото око като следната диаграма: Ако издърпате етикетите, жълтите светлини в пролуката между етикетите и етикета светят, етикетът е изключен, не можете да нулирате, можете директно да използвате. Когато жълтата светлина свети постоянно или често се отразява от корпуса, трябва да нулирате електрическото око. Задайте както следва: първо, етикетите, показани през магическото око на u-образното корито, има етикети, поставени електрическо око вътре в слота, натиснете и задръжте бутона за регулиране за 3 секунди, можете да видите електрическото око да мига в жълти светлини, след това отпуснете бутона, където няма етикет (маркирайте само края на хартията), поставен в слота за магическо око, натиснете и задръжте бутона за настройка за 8 секунди и след това отпуснете бутона в този момент, настройката е завършена. Етикет електрически очи издърпайте в резервоар, можете да видите, че има етикети жълти светлини изключени, празнина офиси в етикета с етикета, жълтите светлини светят.

Италия педикъл SR21-IR Електрически корекции на очите:

Принадлежи към електрическото око на Groove, чрез количеството светлина, проникваща в силата на дискриминация, няма етикети, нанесете хартиен материал и етикетен материал в края на различен етикет.

Принцип на откриване, светлинни лъчи, изстреляни от страната на електрическото око на Groove, за получаване от другата страна, когато междинните етикети, получава количеството промяна на светлината, чрез задаване на прагове, няма етикети за идентифициране.

Метод на настройка

1) Когато е "готов", когато светлините, етикетът за фокусиране на електрическо око в средата, издърпайте етикетите напред и назад, като промени в изходния сигнал, електрическото око е в работно състояние, може да се използва директно.

2) Натиснете кратко бутона за автоматична настройка, зелени и жълти светлини, електрически привличащ вниманието среден сигнал, несменяеми етикети в този момент, докато зелената светлина мига бързо.

3) Когато зелената светлина мига, когато медията е на второ място за фокусиране на магическото око.

4) Натиснете кратко "AUTO SET". Зелената светлина е изключена. Електрическото хващане на втория тип медийни сигнали, несменяеми етикети в този момент, докато зелената светлина остане включена.

5) Преместете етикетите, при разлагане на две локални медии, изходният сигнал свети, магическото око е настроено.

6) „ГОТОВО“ Солидно, магическо око за използване на обект, можете да превключите две медии.

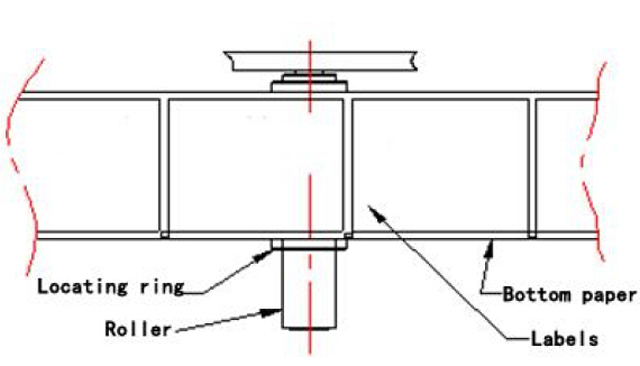

Регулирайте позицията на етикета

1. Първи контейнер във фигура "C", И след това се опитайте да залепите, местата за наблюдение на постовете и да преминете корекцията "A" и "B" Дейностите на офисния блок, настроени на подходящото място.

2. След регулиране на подходящите винтове на седалката за активност трябва да се фиксират, за да не се разхлабят.

3. D Вградено тестово електрическо око, използвано за безплатно тестване на продукти. Чрез кутията обратно на педала / Статус на стартиране на измервания обект, за да настроите машината за етикетиране.

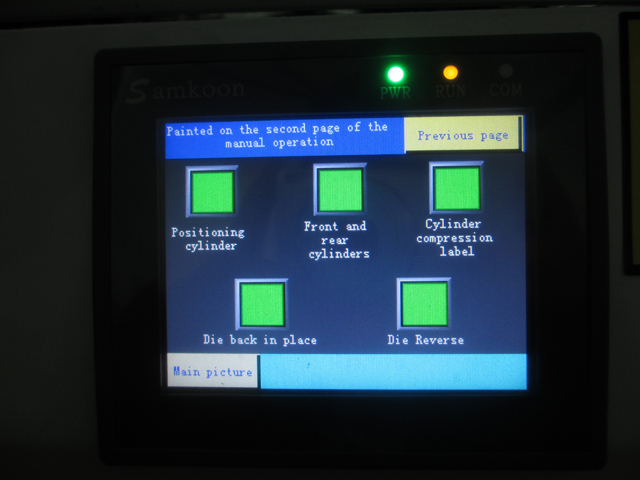

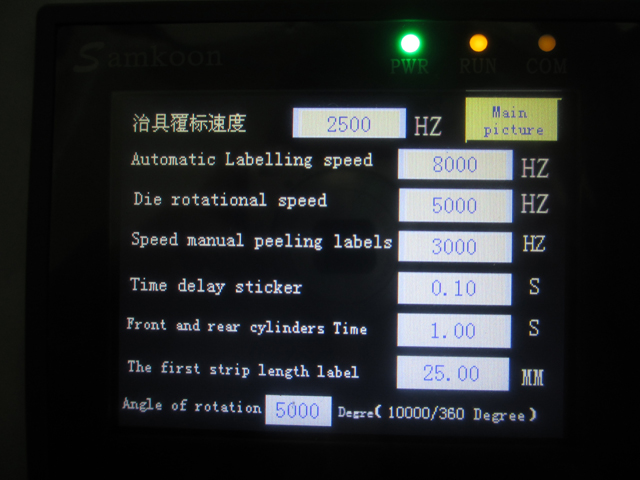

Ръчна работа

1. На първо място, искате да "Ръчно / Автоматично превключване" в ръководството и след това да комбинирате с "превключване", за да използвате.

2. Ръчна операция, използвана за използване при отстраняване на грешки, за правилни етикети

Автоматизирани действия

1. На първо място, искате "Ръчно / Автоматично превключване" да е в автоматично състояние и след това да се комбинира с "крачните превключватели".

2. Автоматизирани действия, използвани за използване при отстраняване на грешки, включително маркирани и етикетирани.

Измерване на електрически корекции на очите:

1. Електрическото око от серията FX-301 е правилно свързано:

Magic eye трябва да гарантира, че може да се използва правилната инсталация на измерване, метод на свързване за свързване, както е показано на следващата фигура, "вътре" непрекъсната черна линия "навън" дори сребърната линия.

2. Принцип на откриване на електрическо око:

Електрически очи според степента на отражение на светлината за разпознаване на обекти. Електрическото око издава светлинни обекти, обектът ще отразява определено количество светлина обратно в очите, когато обект, отразяващ количеството светлина, което достига зададената стойност, електрическото око променя сигнала, той сигнализира на системата за управление.

3. Състояние на превключване:

Бутон "Mode/cancel", зелената светлина в "run", "teach", "ADJ", "L/D", "TIMER", "PRO" превключва между няколко документа, показвайки различния работен статус.

• „Бягане“ представлява щатското бягане;
• Статус на преподаване "Преподавам";
• "ADJ" за регулиране на състоянието;
• "L/D" за статус на повдигащ сигнал;
• Бутон "PUSH" надолу за потвърждение, превключване наляво-надясно за фина настройка на функцията.

4. Комплект магически очи:

4.1 При условие, че няма продукт на работната станция, отворете електрически усилвател за очи с прозрачен капак, натиснете клавиша "mode/cancel", прехвърлен към "teach" документ, цифровата кутия показва стойност, тази стойност ще бъде празен сигнал, числена стабилност , според "PUSH" за потвърждение.

4.2 След това поставете продукта върху станцията за етикетиране, затворете лявата позиция, като наблюдавате местата, като регулирате местоположението на лентата за позициониране, за да достигнете позицията на етикета върху продукта.

4.3 Позиция на етикета при регулиране. Може да видите цифрово поле, което показва цифрова стойност, тази стойност е, когато даден продукт е открит сигнали, като например "1900", стабилизирани, щракнете върху "PUSH", за да потвърдите. Когато е завършен, кутията с цифров дисплей показва ДОБРИ съвети. (Можете да натиснете „mode/cancel“, за да се върнете към „run“ може да е работа)

4.4 Прехвърлено в документа "ADJ", показва цифровото поле за показване = празен сигнал (сърдечен пулс - празен сигнал)/2, системните стойности по подразбиране за прага, стойността на сигнала е по-голяма от критичната стойност, по подразбиране е обектът, е по-малко от критичната стойност, по подразбиране няма обект. Сигнал за обратна връзка към PLC, издайте съответните директиви. Праговете могат да се регулират чрез превключване наляво-надясно "PUSH" на левия и десния бутон, увеличаване или намаляване на стойността, промяна на прага. (Обикновено не изисква настройка), след което натиснете "PUSH", за да потвърдите.

4.5 Клавиш "Mode/Cancel" обратно, за да "изпълните" състоянието на работа. (След завършване на настройката за връщане към работно състояние „изпълнение“)

4.6 Затворете прозрачния капак, поставете край.

4.7 Когато продуктът е поставен, когато станцията за етикетиране, електрическо око на измервателния сигнал е открит, обратна връзка към PLC, PLC издаде директива, машината за етикетиране започна своите свързани с работата части.

Компонентите за електронно управление

Система за контрол

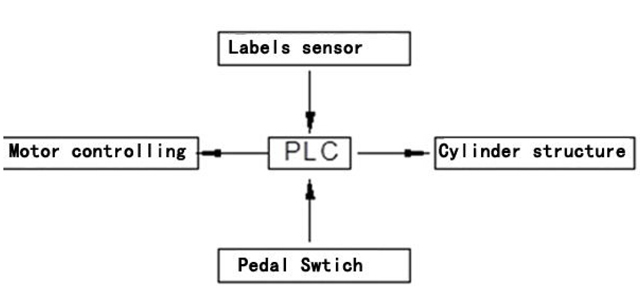

Принцип: Машината за етикетиране е базирана на PLC, който получава сигнали и управлява системата. Както е показано на фигурата по-горе, когато „крачният превключвател“ бъде включен, той ще стартира сигнала за изпращане към PLC, а PLC ще го обработи според зададената програма и след това ще стартира „системата за управление на двигателя“, за да реализирайте процеса на отстраняване и подаване на етикета. В същото време „сензорът за позиция на етикета“ (наричан още електрическо око за измерване на етикет) винаги ще обръща внимание на разстоянието, което етикетът изминава. Когато въведе разстояние за актуализиране на етикета, "сензорът за позиция на етикета" незабавно ще изпрати сигнал до PLC. По същия начин PLC ще го обработи според зададената програма и "системата за управление на двигателя" ще изпрати сигнал за спиране и ще стартира машината за засмукване на етикети и системата за етикетиране, за да завърши отстраняването и поставянето на етикета.

Често срещани грешки и изключени

Позицията на етикета е нестабилна

1. Оборудването под налягане може да не е плътно, което води до маркирани с разхлабени, електрически очен тест неточни.

2. Тялото се плъзга или не е плътно, което води до изглаждане на долната хартия.

3. Оформете или позиционирайте за залепване.

Отнесете

1. Устройствата с притискащ колан са твърде стегнати, което води до намаляване на налягането.

2. При автоматична работа се маркира с без отклонение коригиране и коригира обратно към.

Качеството на етикетирането не е добро, има мехурчета или гънки

1. Етикетът може да е твърде тънък, законът за залепване не се прилага за меките, тънки прозрачни етикети

Оборудването няма реакция

1. Потвърдете, че електропроводите нямат проблем.

2. Потвърдено, че изходът на трансмисията до предпазителите е непокътнат, като например изгорял, сменете

3. Може да поправите разхлабеното вътрешно окабеляване, ремонтирайте професионалисти

Етикетна хартия в края на правилната фрактура

1. Устройствата с притискащ колан са твърде стегнати, което води до намаляване на налягането.

2. Може да етикетира края на хартия с лошо качество или дълбоко в зъбите

Възниква повреда или неправилно функциониране на смукателната глава, поведение извън етикета

1. Запушалката на отвора на смукателната глава е причина за недостатъчно засмукване (гаранция за налягане при 0,7Mpa по-горе)

2. Посоката на издухване на тръбата за издухване е неправилна, може да се регулира чрез движение и посока на въртене

3. Когато няма капаци на етикети, с прозрачно лепило, намалява загубата на засмукване

Непрекъснати етикети

Електрическото око не е настроено добре, нулиране на електрическото око

Събиране на материали рециклирана хартия в края на насипно състояние

Предимно стареене зад задвижващия ремък, сменете новия ремък.

Изработка на етикети

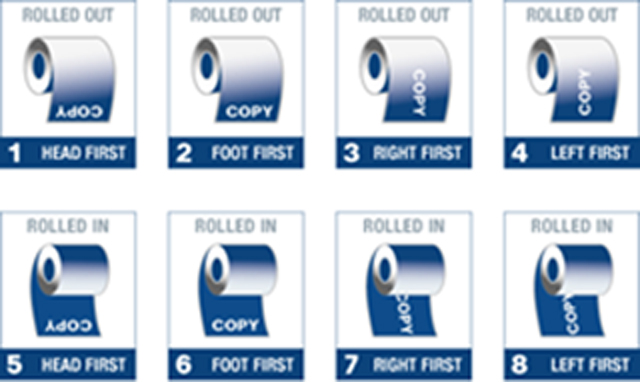

1. Когато правите етикети, обърнете внимание на посоката около шамандурата.

2. Уверете се, че откриването на магическо око на дупка за чужд материал, пробиване на хартия през нощта не може да бъде оставено, в противен случай неразпознато електрическо око, което причинява дублиране на етикети.

3. Уверете се, че етикетът и долната хартия се отварят гладко.

Рутинна поддръжка

1. При нормална употреба оборудването може да се проверява редовно.

2. Редовно оборудване за контрол на праха и антикорозионна обработка.

3. Не използвайте дълго време, изключете захранването, което искате, и извършете работата по поддръжката.

Приложение

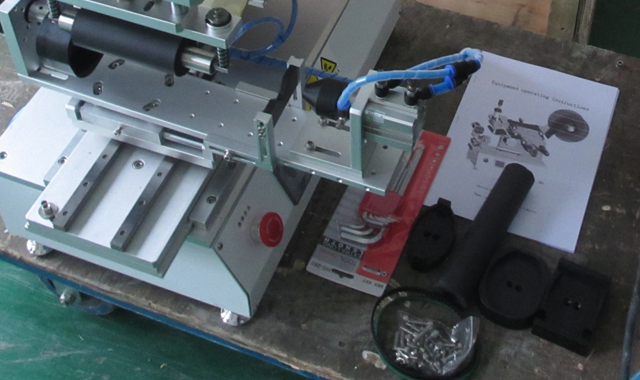

Това етикетиране на стандартни аксесоари: инструкции за работа, шестостенни ключове, електрическа отвертка за регулиране на очите.

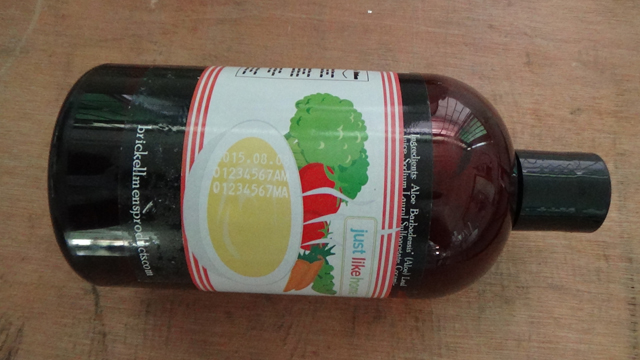

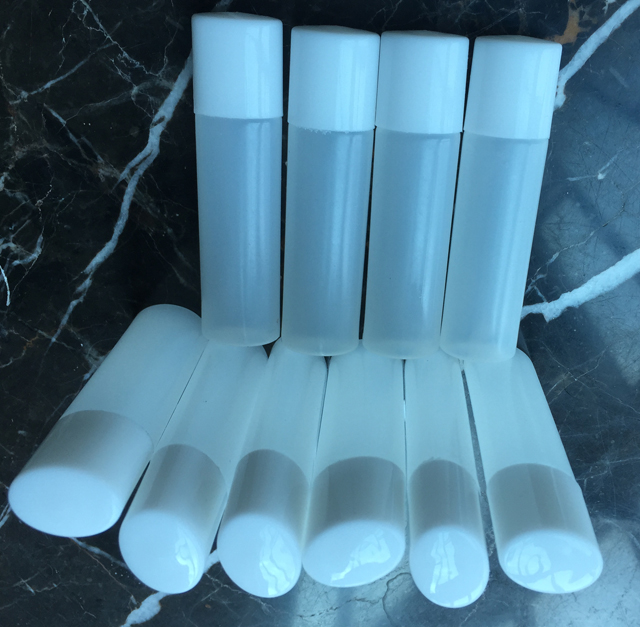

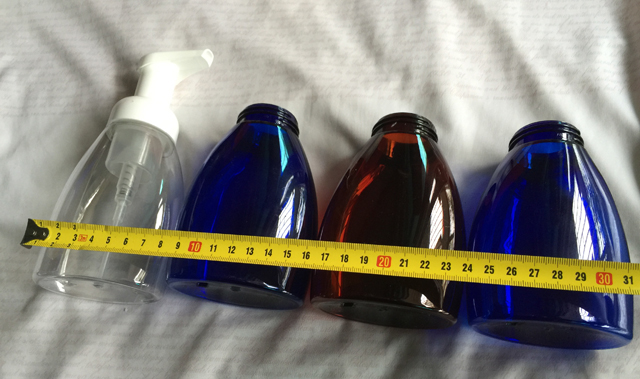

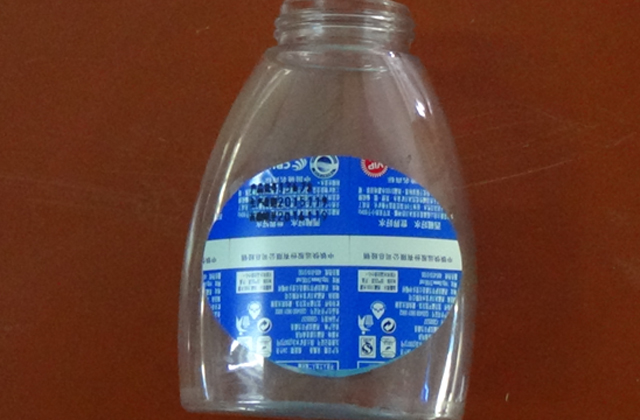

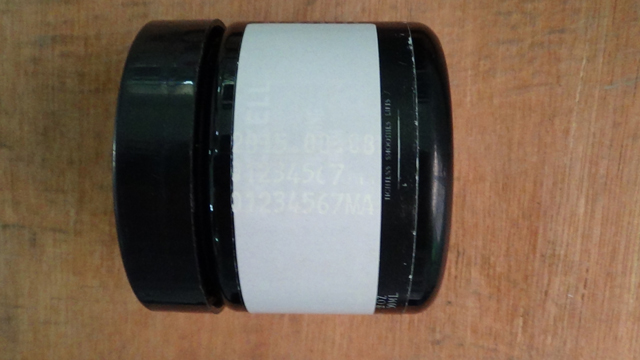

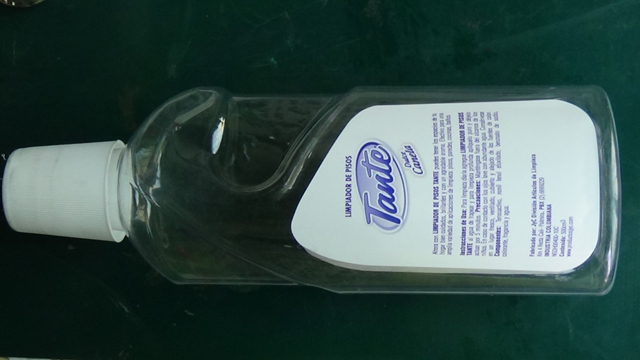

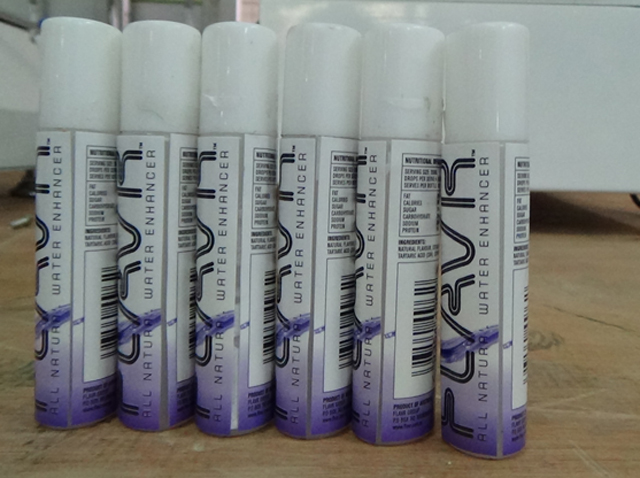

Мостри за етикетиране на различни форми на бутилки:
