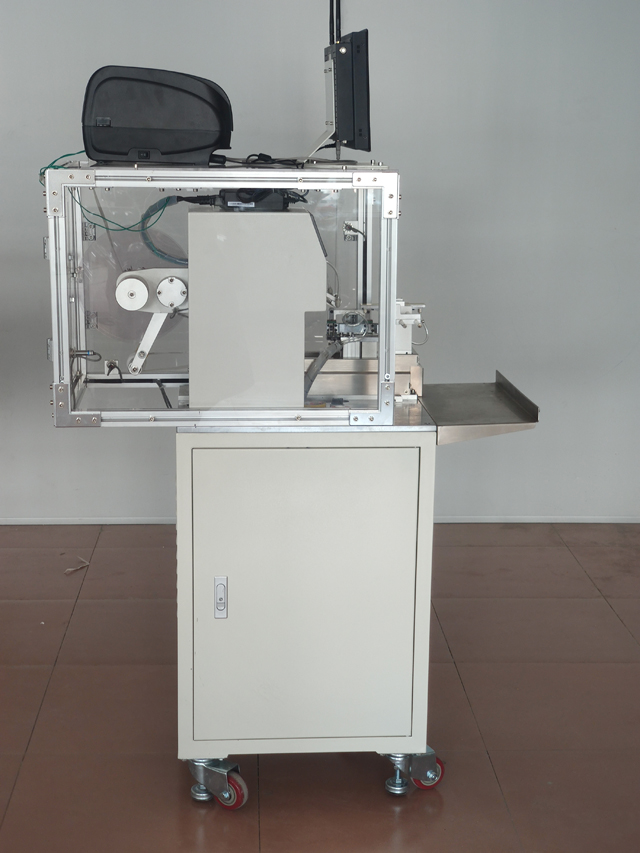

Полуавтоматична машина за сгъване на етикети с печат и нанасяне на стикери за кабели

Полуавтоматична сгъваема етикетираща машина за печат и нанасяне на стикери за кабели

Модел: VK-T807
Точност на етикетиране: ±0.2mm;
Скорост на етикетиране: 1500-1800 бр/ч
Тип с малък диаметър на проводника: Скорост 2000p Pcs/H
Приложим размер на продукта: Основен тип: Диаметър: 6~15 мм
Тип с малък диаметър: 1~5 мм
Тип с голям диаметър: Повече от 15 мм трябва да бъдат персонализирани
Приложим размер на етикета: Дължина: 25~210 mm Продуктите извън този диапазон трябва да бъдат персонализирани Ширина: 10~65 mm
Общ размер: 850*650*1300 Дължина × Ширина × Височина, дългият етикет ще увеличи размера на ширината
Подходящо захранване: 220v/50hz;
Общо тегло: 128 кг.

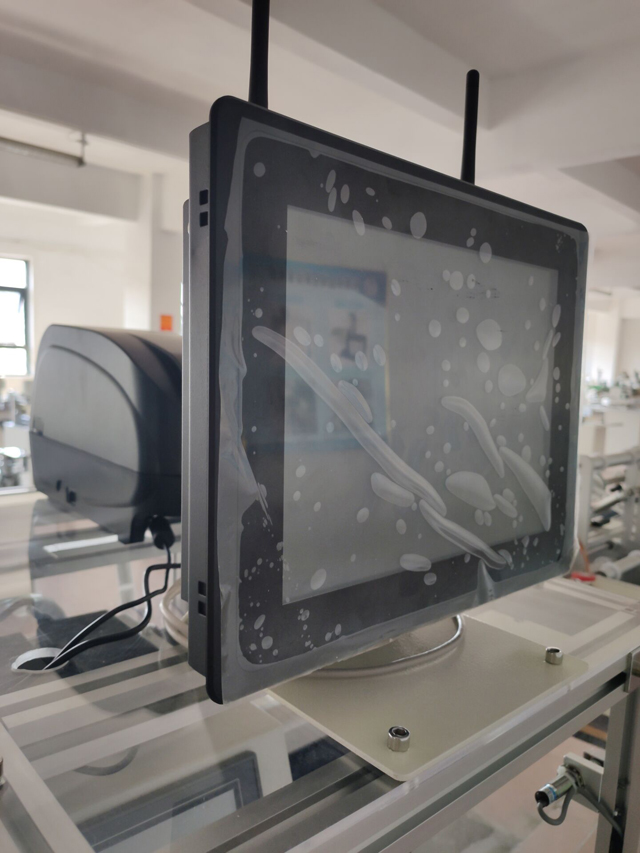

Qr кодер с част за принтер в реално време

Техническите параметри на стандартния модел, други специални изисквания и функции могат да бъдат персонализирани.

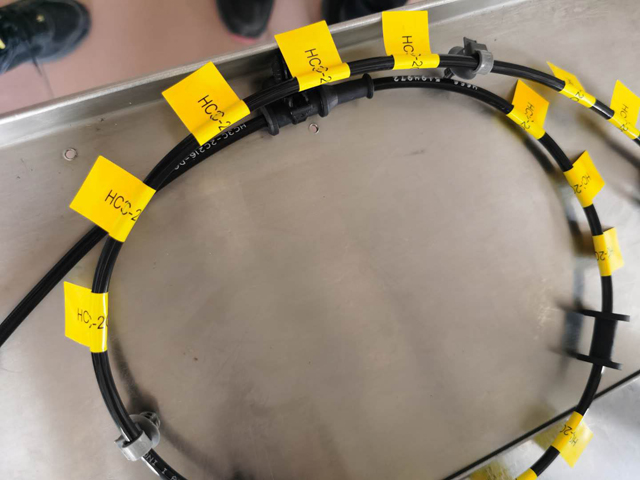

Приложим за сгъваеми етикети върху всички видове проводници и кабели, като електропроводи, компютърни периферни кабели, кабели за електронни сензори, кабели за слушалки, електропроводи, оптични линии, кабелни линии, кабели за кабели, USB кабели, кабели за факс / принтери и т.н.

Приложим за широка гама от размери на продукти, лесен за регулиране и замяна на различни продукти.

Операционен процес:

Основен принцип: Сензорът открива преминаването на продукта, връща сигнал към системата за контрол на етикетирането, сигналът се обработва чрез PLC обработка, доставя етикета до предварително зададената позиция на продукта в подходящо време, когато продуктът преминава през покриващия механизъм, етикетите ще бъдат покрити плътно, етикетиране действието е завършено.

Процедура: Поставете продукта -> Откриване на продукта (автоматично) -> етикетиране (автоматично) -> Покриване (автоматично) -> събиране на етикетиран продукт.

Характеристики

Широка гама от приложения, подходящи за различни по спецификация продукти;

Удобна употреба, регулиране на широк диапазон, етикетиране на продукти с различни спецификации.

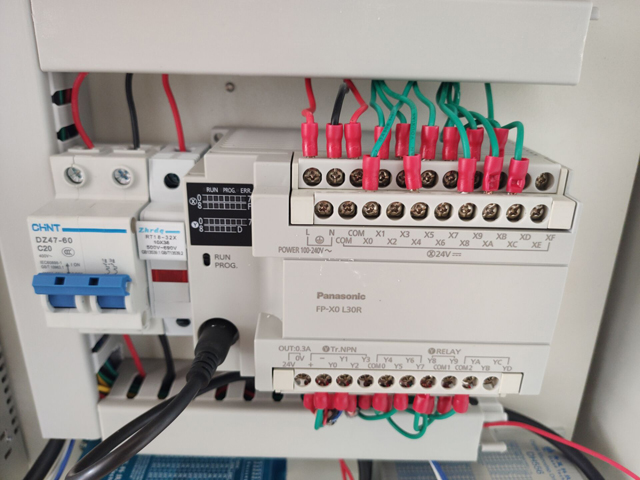

Висока стабилност, усъвършенствана електронна система за управление, състояща се от електрическо око с етикет Panasonic PLC Германия, поддържащо оборудване 7 × 24-часова работа;

Обхват на приложение:

Приложим етикет: самозалепващ се етикет/фолио, електронен код за наблюдение, баркод и т.н.

Приложение: тел и кабел, голяма ширина, множество спецификации, високопрецизни сгъваеми етикетни продукти.

Приложима индустрия: Широко използван в електрониката, проводниците, кабелите и други индустрии.

Приложение: етикетиране на проводници, етикетиране на компютърна периферия, USB кабел и др.

Устройството за сгъване може да се регулира, непродуктовата гама може да бъде персонализирана според клиентските проби.

Как да работите с машината за етикетиране?

Моля, потвърдете захранващото напрежение (ac220v), въздушното налягане 4-6kgf и външното захранване трябва да има надеждно заземяване преди работа.

Захранване.

Не блокирайте отвора за охлаждане на шасито.

Непрофесионалните техници строго забраняват отварянето на шасито.

Работният обхват на контакт с тялото е строго забранен, когато оборудването работи.

Когато оборудването се повреди, превключвателят на захранването трябва първо да се затвори и електрифицираната поддръжка е строго забранена.

Машината се използва за операции по сгъване и етикетиране на кабелния сноп и кръглия прът.

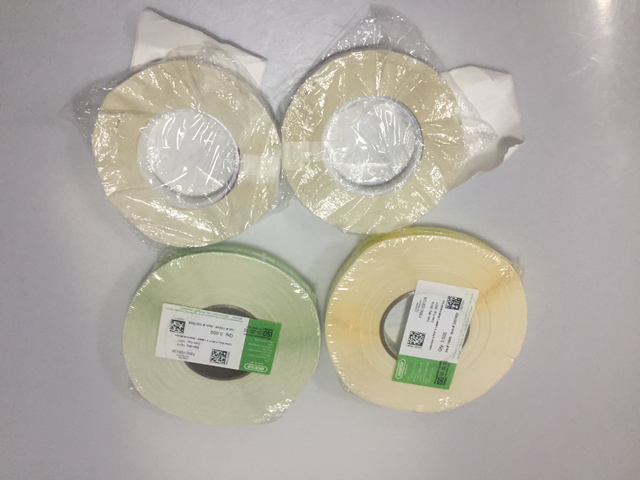

Приложими параметри на етикета: вътрешен диаметър 76 mm на етикетната ролка и външен диаметър max 240 mm; (други спецификации трябва да бъдат фиксирани). Материал на етикета: pvc, домашни любимци, плат, хартия и т.н.; спецификация на етикета: според конкретната машина

Точност на етикетиране: = 0.2mm;

Капацитет: 1500 бр/ч;

Външен размер: 630*740*1040 mm (д*ш*в);

Тегло на машината: около 86 кг;

Приложим кабелен сноп: според конкретната машина

Описание на операцията

Инсталация:

Премества устройството в желаната монтажна позиция.

Стъпка универсалната спирачка на колелото и фиксира универсалното колело, за да стане гладко.

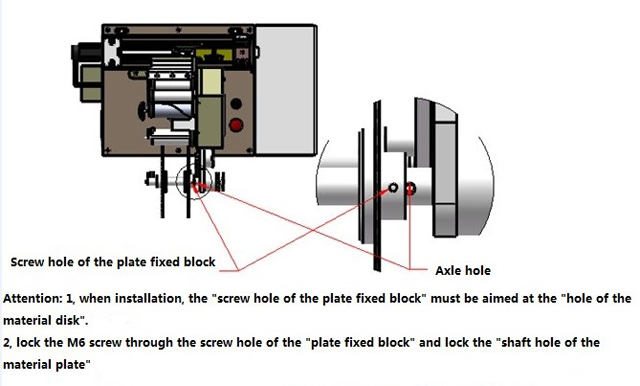

Етикетна преграда: когато инсталираме, трябва да фиксираме "отвора за винт на фиксиращия блок на диска" към "отвора на вала за материала" и да завием винта m6 през отвора за винт на фиксиращия блок за материала и да го заключим в отвора на оста на тавата за материали.

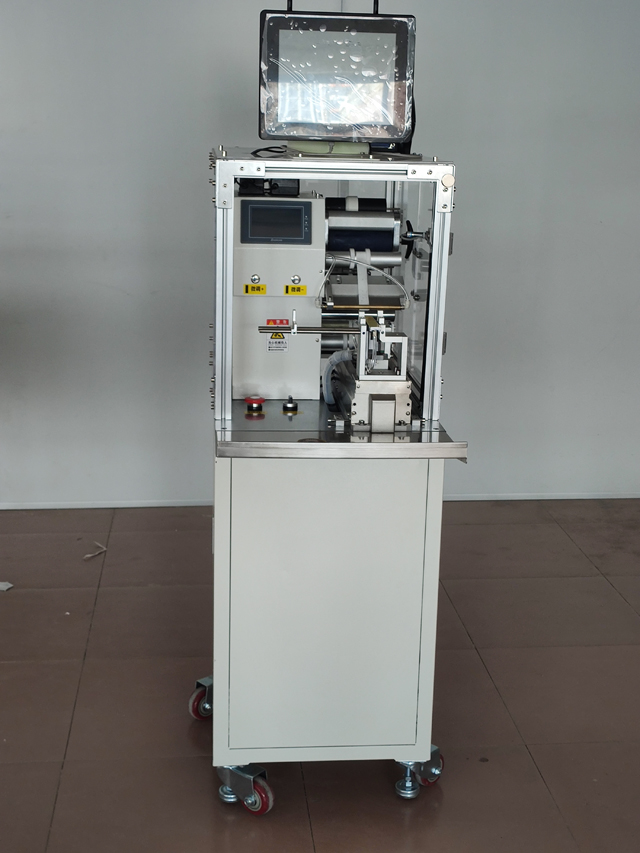

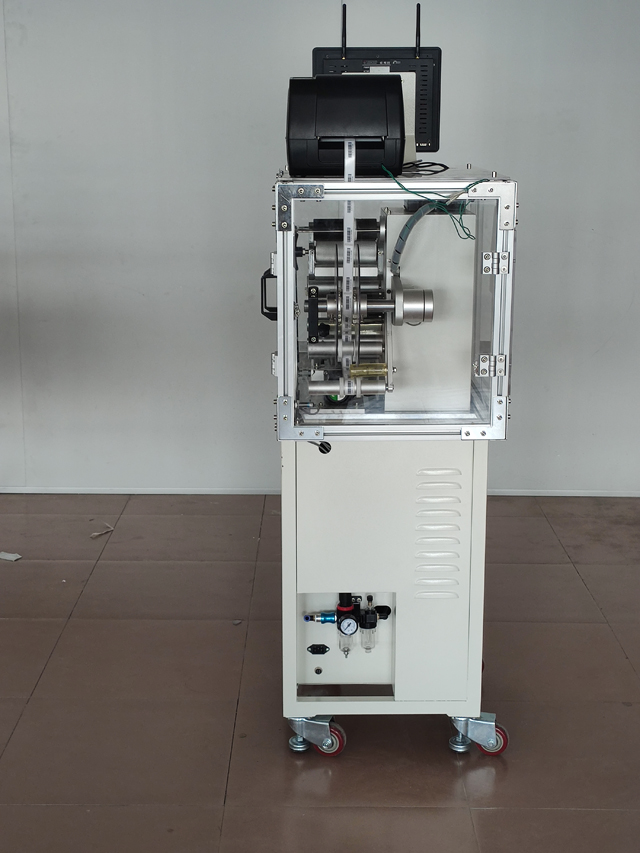

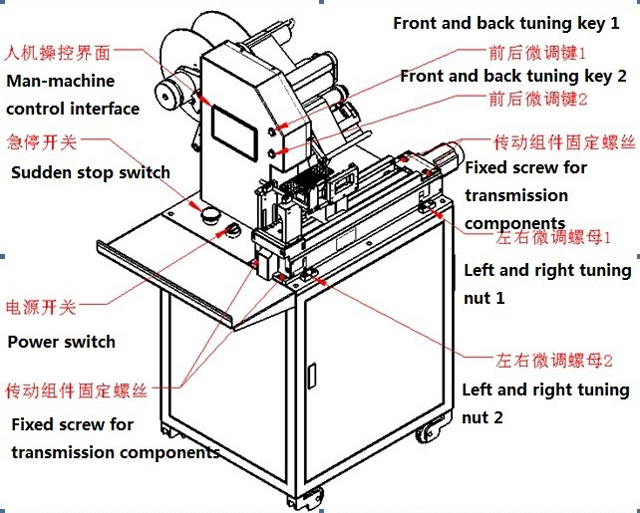

Външен вид на оборудването, важни части и интерфейс за управление човек-машина

Важни части.

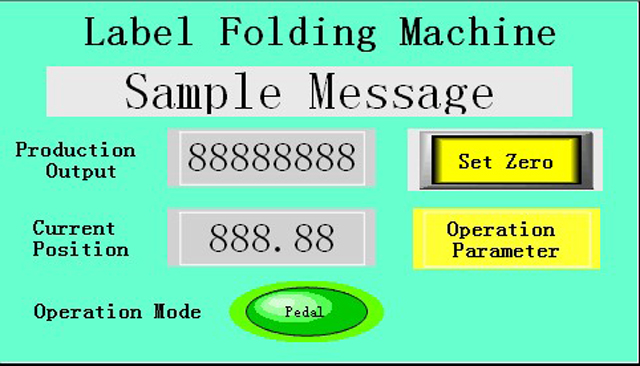

Основна снимка.

Изход: преброяване на капацитета, натиснете клавиша "изход нула" до нула;

Текуща позиция: показване на разстоянието на позицията в реално време на плъзгащия се режим на модула за предаване на етикети, единицата mm;

Режимът на работа е "автоматичен" и "протектор" два вида.

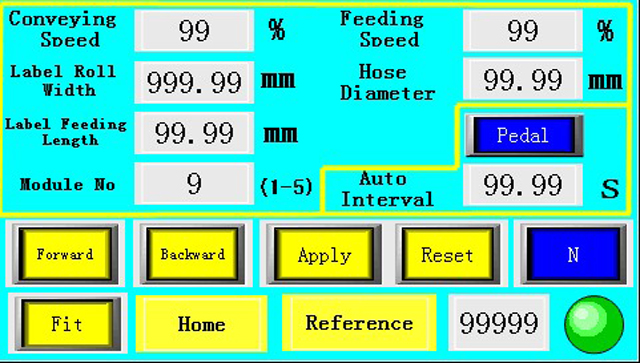

Потребителски параметри

Стандартна скорост на платката: скоростта на работа на индикаторната платка, регулирана според 0-100%.

Скорост на маркиране: отнася се до скоростта на етикета, отстранен от плочата за отстраняване, регулирана от 0-100%.

Ширина на долната хартия: ширината на етикетната хартия, единица mm.

Диаметър на проводника: въвеждане на единичен диаметър на проводника, плосък проводник или многожичен вход директно за борба с двойната дебелина, mm.

Дължина на маркировка: контролирайте дължината на етикета от пластината за отстраняване, единица mm.

Напред: натиснете клавиша "напред", модулът за задвижване на маркера ще се плъзне напред, тази функция може да регулира разстоянието на целевата позиция.

Назад: натиснете клавиша "назад", модулът за задвижване на маркера ще се плъзне обратно назад, тази функция може да бъде отстранена грешката на разстоянието на позицията на точката на етикетиране.

Напасване: натиснете клавиша "напасване", правият цилиндър на скобата на въздушната плоча и модулът за поставяне на кабелния сноп ще преместят горния и долния подвижни цилиндри. Тази функция може да коригира разстоянието между кабелния сноп и затягането на вакуумната плоча.

Нулиране: върнете заглавката обратно на нула след бутона за нулиране.

Електричество: след подмяната на различните спецификации на основната хартия за етикети, натиснете продължително електрическите клавиши, за да позволите на системата автоматично да научи етикетите и проникването на хартията отдолу.

Метод на работа:

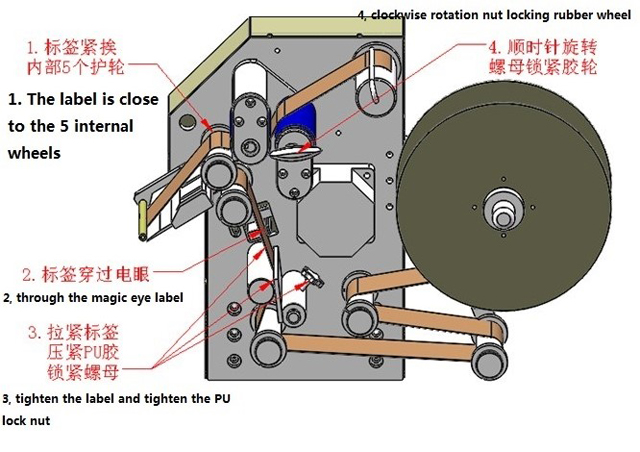

Етикетът е инсталиран и етикетът е инсталиран както по-долу към модула за отстраняване.

Завъртете ключа на захранването по посока на часовниковата стрелка и включете захранването. Натиснете бутона за спиране и завъртете по посока на часовниковата стрелка.

Превключваща и регулираща машина

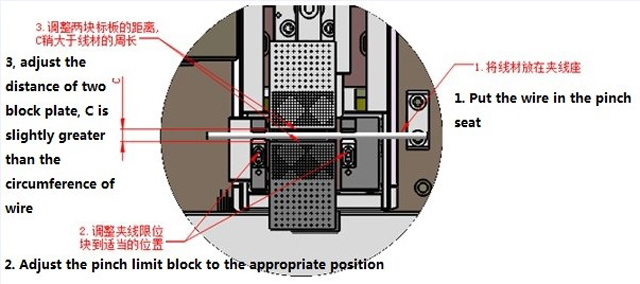

Според диаметъра на жицата, настройката, седалката на връзката, разстоянието между плочите, като следната фигура

Въведете ширината на долната хартия в ширината на долната хартия от Фигура 3 и диаметърът на жицата се въвежда към диаметъра на жицата.

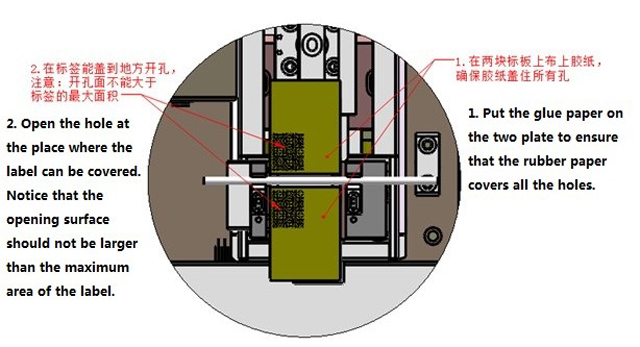

Залепваща лента и отвори

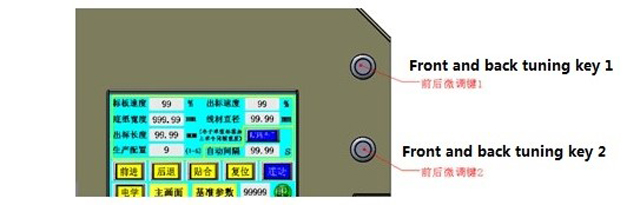

В процеса на производство, ако етикетът не е подравнен преди и след етикета, той може да се коригира директно в колоната "долна ширина на хартията". Може също да премества "преден и заден клавиш за тон "1" преден и заден микро клавиш за настройка 2", всяко движение за промяна на 0,1 mm.

Машина за регулиране на етикети отляво и отдясно

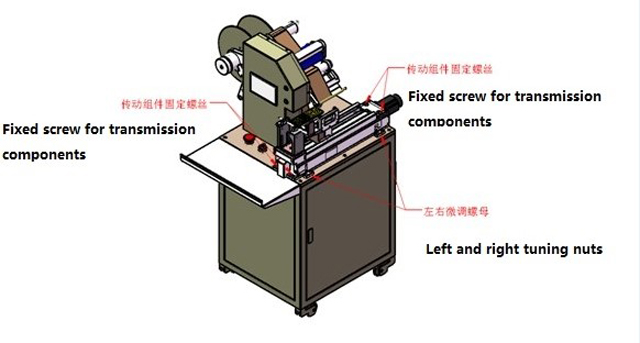

Ако етикетите са сгънати, ако лявата и дясната страна не са подравнени, четирите трансмисионни компонента трябва да се разхлабят, след което лявата и дясната гайка за подстригване трябва да се регулират според посоката на отклонение и степента на етикетите. И накрая, четирите трансмисионни компонента трябва да бъдат заключени.

Поддръжка и поддръжка

Строго забранете натиска, моля, поддържайте чист по всяко време.

За да смажете машината навреме. Активната позиция на стандартната плоча се добавя веднъж месечно. Ако има смазочно масло време проверка сепаратор чаша, ако не навременна добавка.

Три месеца за проверка на износването на синхронния ремък в различните части на машината
