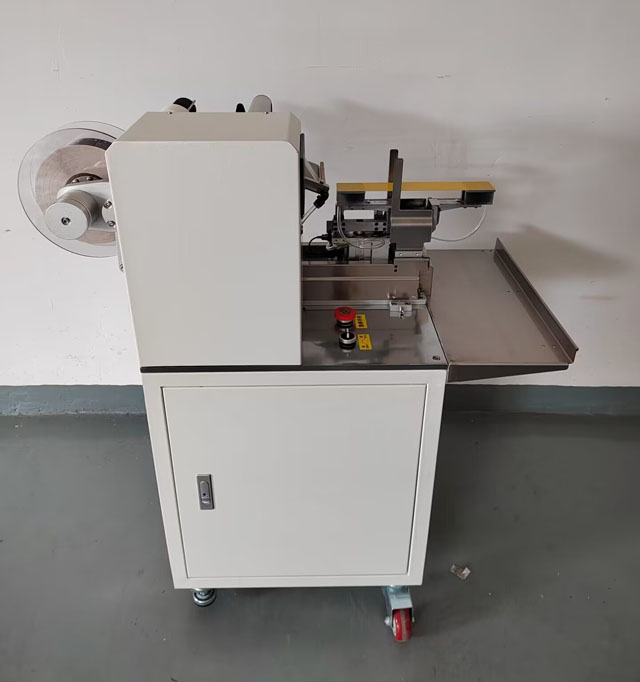

Полуавтоматичен апликатор за етикети с флагове за опаковане на храни за домашни любимци с кучешка кост

• Тази машина се използва за сгъване на етикети на телени снопове и кръгли пръти, както и кучешки кости, продукти за домашни любимци, тръби и т.н.;
• Приложими параметри на етикета: вътрешен диаметър на бобината на етикета 76 mm, външен диаметър Max 240 mm; (Други спецификации трябва да бъдат персонализирани),
• Материал на етикета: PVC, PET, плат, хартия и др.;
• Спецификация на етикета: според конкретната машина.
• Точност на етикетиране: ± ≤ 0,2 mm;
• Капацитет: 1500 бр/ч;
• Въздушно налягане: 0,4-0,6Mpa Консумация на въздух 0,15m3/мин
• Захранване 220V/50-60HZ/Монофазно (американският стандарт може да бъде персонализиран)
• Габаритни размери: 630 * 740 * 1040 мм (Д * Ш * В);
• Тегло на машината: около 86 кг;

Машина за етикетиране с полуавтоматично сгъване на флагове („Флаг“ е термин, използван от индустрията за обозначаване на привличащ вниманието сигнал за етикет, който предупреждава потребителите да четат внимателно етикета поради важна нова информация).

Етикетът с флаг е идеалното продуктово решение за идентифициране на продуктите и за разграничаването им един от друг. Ако имате много подобни продукти, които си приличат, етикетът с флаг може да ви предложи начин да ги идентифицирате по-добре. Например компютърните кабели често използват този тип етикети. Но етикетът на флага също е често срещан в бижутата. Тук магазините етикетират отделни пръстени, гривни и огърлици с етикет с флаг.

С етикет с флаг можете да идентифицирате по лесен, но ефективен начин предназначението на даден продукт (VGA или HDMI кабел). Етикетът с флаг на името произхожда от „елемента на флага“, който се създава поради прилагането на етикета. Етикетите с флагове се произвеждат върху здрав материал и се поставят около определен продукт.

Освен организирането на вашите продукти, етикетът с флаг също придава на продукта ви повече визуална привлекателност. По този начин се откроявате от конкуренцията и разполагате с допълнително пространство за информацията за вашия продукт.

Използвайте етикети с флагове както за функционални, така и за търговски цели.

Първо, много ви благодарим, че избрахте нашия продукт - полуавтоматична етикетираща машина за сгъване на знамена. За да се възползвате напълно от функциите на този продукт и да гарантирате вашата безопасност и интереси, моля, прочетете внимателно това ръководство преди инсталиране.

Предпазни мерки за безопасност при работа с полуавтоматичното устройство за етикетиране на стикери:

• Преди да включите захранването, моля, проверете захранващото напрежение (AC220V), въздушното налягане 4-6 kg и външното захранване трябва да бъде надеждно заземено.
• Не блокирайте отвора за охлаждане на кутията.
• Забранено е на непрофесионални техници да отварят кутията.
• Строго е забранено докосването на обхвата на действие, когато оборудването работи.
• В случай на повреда на оборудването, първо изключете захранващия ключ и поддръжката на живо е строго забранена.

Производителност и параметри на полуавтоматична машина за етикетиране на флагове:

• Тази машина се използва за сгъване и етикетиране на телени снопове и кръгли пръти, както и продукти за дъвчене на кучешки кости за домашни любимци;
• Приложими параметри на етикета: вътрешен диаметър на бобината на етикета 76 mm, външен диаметър Max240 mm; (Други спецификации трябва да бъдат персонализирани),
• Материал на етикета: PVC, PET, плат, хартия и др.;
• Спецификация на етикета: според конкретната машина.
• Точност на етикетиране: ± ≤ 0,2 mm;
• Капацитет: 1500 бр/ч;
• Габаритни размери: 630 * 740 * 1040 мм (Д * Ш * В);
• Тегло на машината: около 86 кг;
• Приложим вид: според конкретния модел.

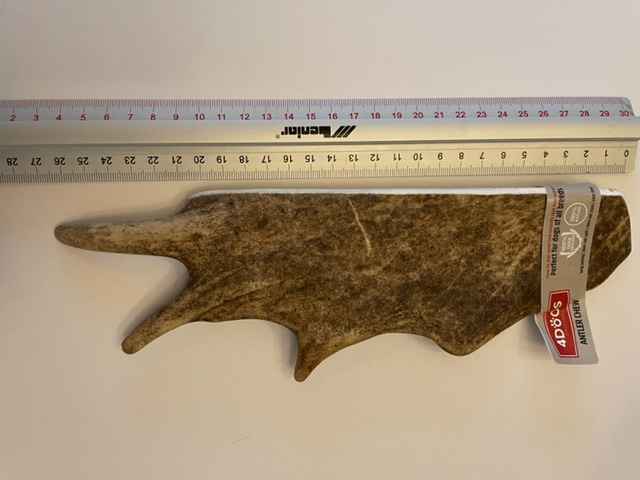

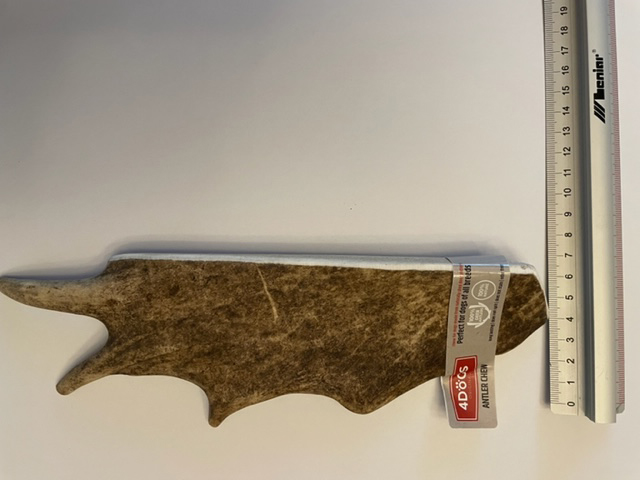

Проби от кучешки кости:

Инструкции за работа на полуавтоматична машина за етикетиране:

Инсталация:

1. Преместете оборудването в желаната монтажна позиция.
2. Натиснете универсалната спирачка на колелото и фиксирайте универсалното колело, за да стане стабилно.

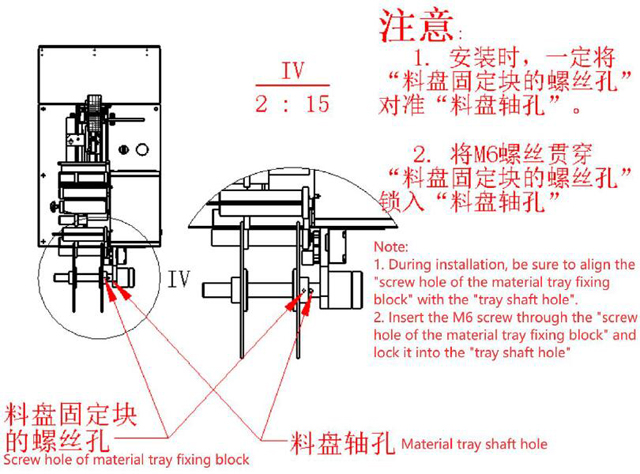

3. Монтаж на преградата за етикети: по време на монтажа се уверете, че подравнявате „отвора за винт на фиксиращия блок на тавата“ с „отвора на вала на тавата“ и заключете винта M6 през „отвора за винт на фиксиращия блок на тавата“ в „отвора на вала на тавата“ "

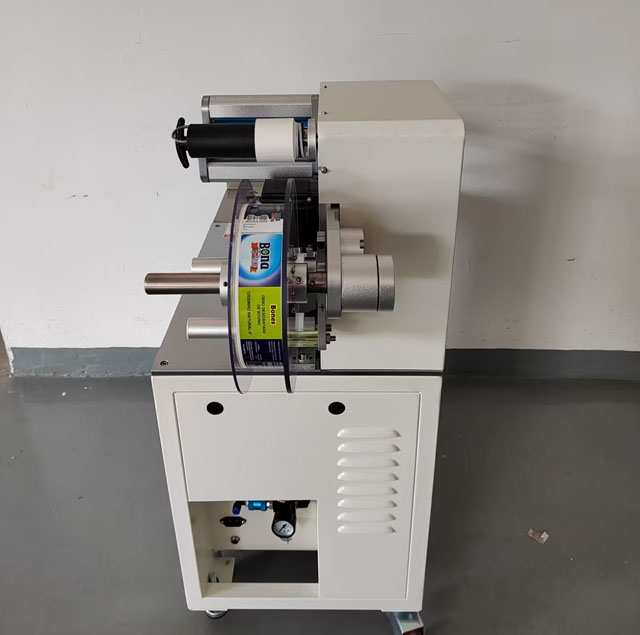

Външен вид на оборудването, важни части и интерфейс за управление човек-машина

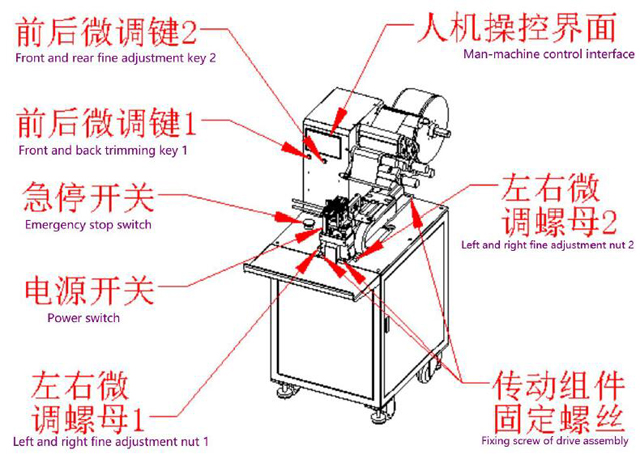

Важни части.

Главен екран.

• Партидно количество: Когато действителната продукция е по-голяма или равна на планираната продукция, оборудването спира да работи.
• Количество: Броят на изхода може да се нулира чрез натискане на бутона "Задаване на нула".
• Етикетирането е отключено (етикетирането е започнало)/заключено (етикетирането е спряно):
• След спиране на етикетирането за определено време („самозаключването“ в екрана „ръчно управление“ може да зададе времето, единицата е „секунди“), системата автоматично ще се заключи (етикетирането е спряно) и натиснете този бутон, за да отключите.

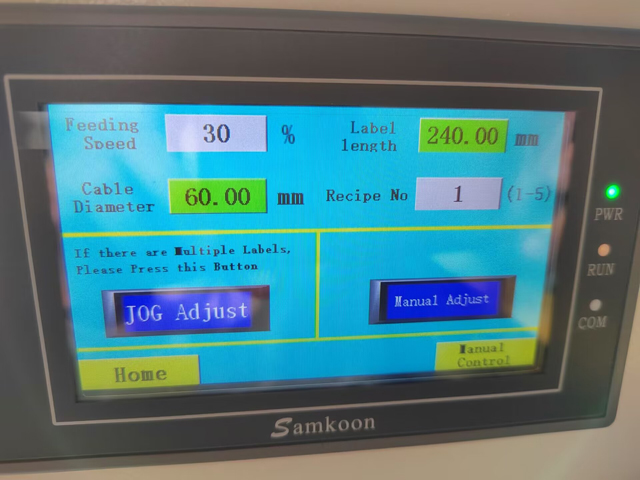

Параметри.

• Скорост на подаване: A. Отнася се за скоростта на отстраняване на етикета от плочата за отстраняване, регулирана от 0-100%.
• Дължина на етикета: Дължината на единичен етикет в mm.
• Рецепта №: Пет групи могат да бъдат резервирани.
• Jog: Щракнете върху този клавиш и системата автоматично ще изведе етикета веднъж.
• Продължително натискане и етикетиране: натиснете и задръжте този клавиш, докато се появи „OK“ и дължината на етикета ще бъде изчислена автоматично веднъж.

Ръчно управление

• Забавяне на получаването на етикета: времето за пауза, след като етикетът е завършен и абсорбиращата плоча за етикети е отворена.
• Скорост на етикетната плоча: скоростта на индикаторната глава, получаваща етикета, регулирана от 0-100%.
• Дължина на етикета: контролира дължината на отлепване на етикета от плочата за етикети, в mm.
• Текуща позиция: показване на разстоянието в реално време на модула за предаване на етикети, единица: mm;
• Забавяне на етикетирането: След като индукционният превключвател се задейства от проводника, етикетирането ще се забави.
• Самозаключващ се: задайте колко дълго ще бъде автоматично заключен след спиране на етикета.
• Напред: натиснете бутона "Напред", модулът за задвижване на етикета ще се плъзне напред и тази функция може да регулира разстоянието на позицията за получаване на маркировка.
• Назад: натиснете бутона "Назад", задвижващият модул на етикета ще се плъзне назад и тази функция може да регулира разстоянието на оригиналната позиция на етикета.
• Нулиране: натиснете бутона за нулиране, за да върнете главата на етикета на нула.
• Издухване на тръба: щракнете върху този клавиш, за да издухате въздуха през тръбата.
• Стандартно засмукване: щракнете върху този клавиш, за да аспирирате стандартната плоча.
• Поставяне: натиснете клавиша "поставяне" и въздушният цилиндър, захванат от правата празна плоча и горните и долните подвижни цилиндри на модула за поставяне на кабелния сноп, ще се преместят,
• Издухване на етикети: щракнете върху този клавиш, за да аспирирате табелата с етикети за издухване.
• Етикетиране: натиснете и задръжте този клавиш, за да маркирате.
• Серийно действие/единично действие: серийното действие се отнася до завършването на производствен цикъл при всяко задействане, а единичното действие се отнася до завършването на едно действие при всяко задействане.

Метод на работа:

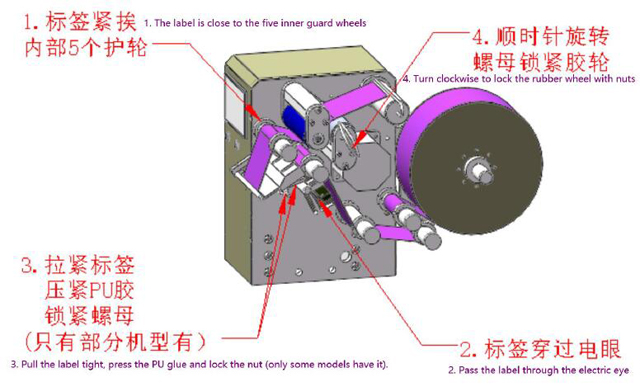

За инсталиране на етикет, инсталирайте етикета върху модула за отстраняване на етикети, както е показано на фигурата по-долу.

Стартирайте

Завъртете превключвателя на захранването по часовниковата стрелка, за да включите захранването. Натиснете бутона за аварийно спиране и го завъртете по посока на часовниковата стрелка, за да нулирате.

Смяна на линията и настройка на машината

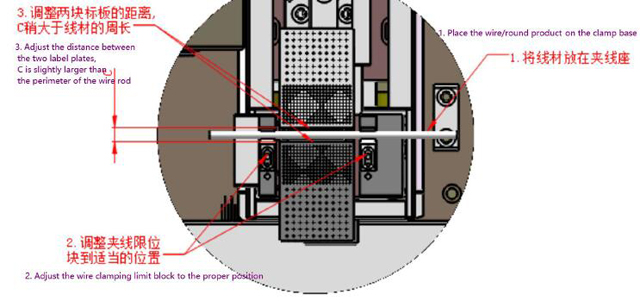

Според диаметъра на жицата регулирайте разстоянието между основата на окабеляването и платката, както е показано на фигурата по-долу

Въведете съответно ширината на подложката и диаметъра на телта в колоната за ширина на подложката на фигура 3.

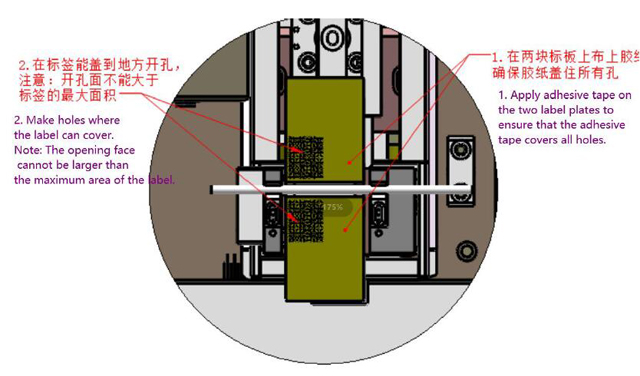

Поставете лента и направете дупки

Предната и задната страна на етикета не са подравнени

В производствения процес, ако етикетът не е подравнен отпред и отзад, можете директно да го коригирате в колоната на „Ширина на долната хартия“, можете също да щракнете върху „клавиш за фина настройка на предната и задната част 1“ и „фина предна и задна страна ключ за регулиране 2", за да регулирате и променяте 0,1 мм при всяко щракване.

Етикетът отляво и отдясно не е подравнен

Ако лявата и дясната страна на етикета не са подравнени, след като етикетът е сгънат наполовина, първо разхлабете четирите фиксиращи винта на задвижващия модул, след това регулирайте лявата и дясната гайка за фино регулиране според посоката и степента на отклонение на етикета , и накрая заключете четирите фиксиращи винта на задвижващия модул.

Поддръжка на апликаторно оборудване за етикети тип флаг:

• Силният натиск е строго забранен, моля, поддържайте чист по всяко време;
• Смазвайте и поддържайте машината по график;
• Добавяйте смазочно масло към подвижната позиция на табелата с етикет веднъж месечно
• Проверявайте редовно дали има смазочно масло в маслената чаша на масло-водния сепаратор. Ако не, попълнете го навреме.
• Проверявайте износването на синхронния ремък на всички части на машината на всеки три месеца
