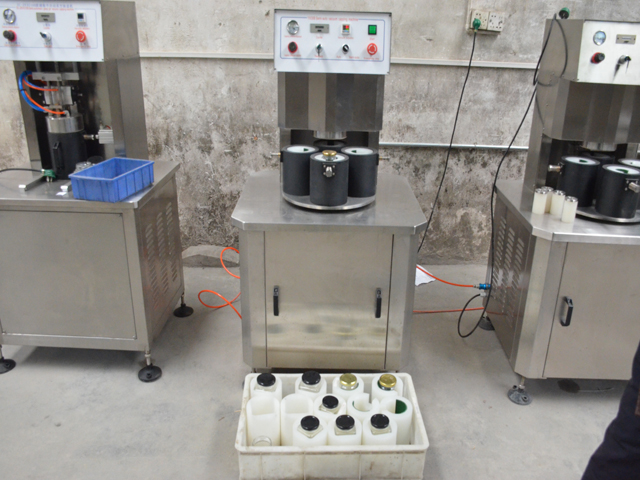

Машина за вакуумно затваряне на стъклени буркани VK-SVC
Захранване: AC220V/50-60Hz
Скорост на затваряне: 1200-1500bph
Мощност: ≤1.3KW (включва вакуумна помпа)
Диаметър на капачката: Φ30-Φ85mm, Φ85-Φ110mm
Височина на бутилката: 50-180 мм, 120－250 мм
Диаметър на бутилката: Φ30-Φ80mm Φ80-Φ150mm
Гранична степен на вакуум: -0.08Mpa
Усукване на затваряне: 5-25 NM
Консумация на въздух: 0.5m3/0.7Mpa
Размер на машината: 750*700*1350 мм
Тегло: 157 кг

Тази серия машина за затваряне е проучена и произведена от нас с дългогодишен производствен опит, е местно оригинално творение, използва вакуумна помпа за вакуумиране, налична висока степен на вакуум, въртящ момент на затваряне и ниво на вакуум могат да бъдат зададени при поискване, съвместими с различни различни форми и размери на бутилки за затваряне, силна съвместимост и лесно регулиране.

Основните пневматични и електрически компоненти са от световно известни марки, стабилна и надеждна работа.

Широко използван в стъклени бутилки с капачки от ламарина, вакуумно затваряне за храна, консерви, напитки, подправки, продукти за здравеопазване и други индустрии.

Вместо да се затяга отстрани, както при вградения винтов каппер, патронникът има патронник, който здраво захваща капачката и завърта капачката върху бутилката отгоре и следователно захващащият механизъм може да бъде настроен много точно, за да контролира въртящия момент на капачката.

Машините за затваряне на патронници се предлагат от високоскоростни машини с една глава до многоглави. Голямото предимство на машината за затваряне на патронника е нейната възможност за мащабиране за работа с висока скорост и, разбира се, нейното прецизно завъртане на капачката.

Недостатъкът на затварящия патронник е, че всеки размер на бутилка изисква сменяеми части и ако размерите на капачката се променят, всички патронници също трябва да се сменят (да не говорим за възможността сортирането и транспортирането на капачката също да изискват сменяеми части).

Когато обмисляте машина за затваряне на патронници, трябва сериозно да обмислите използването на едни и същи капачки за всички бутилки на линията, тъй като частите за смяна на бутилки са сравнително евтини за смяна на патронници за различни капачки.

Основен технически параметър:

Модел: VK-SVC

Захранване: AC220V/50-60Hz

Скорост на затваряне: 1200-1500bph

Мощност: ≤1.3KW (включва вакуумна помпа)

Диаметър на капачката: Φ30-Φ85mm, Φ85-Φ110mm

Височина на бутилката: 50-180 мм, 120－250 мм

Диаметър на бутилката: Φ30-Φ80mm Φ80-Φ150mm

Гранична степен на вакуум: -0.08Mpa

Усукване на капака: 5-25N.M

Консумация на въздух: 0.5m3/0.7Mpa

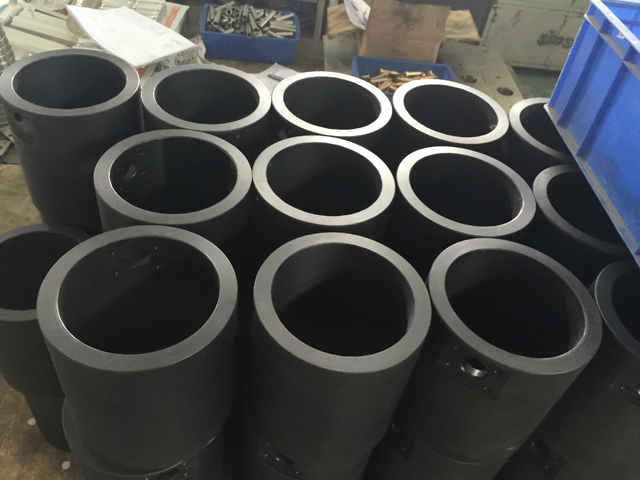

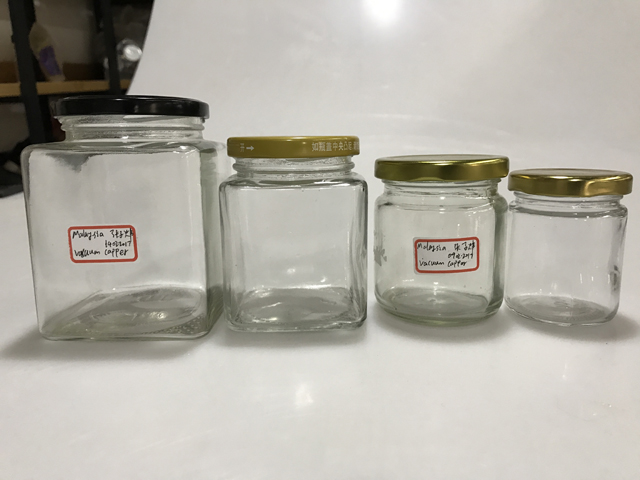

Машината трябва да бъде персонализирана според действителните проби от буркани/бутилки, изпратени от клиенти:

Инструкция за работа:

A. Структура и работни принципи

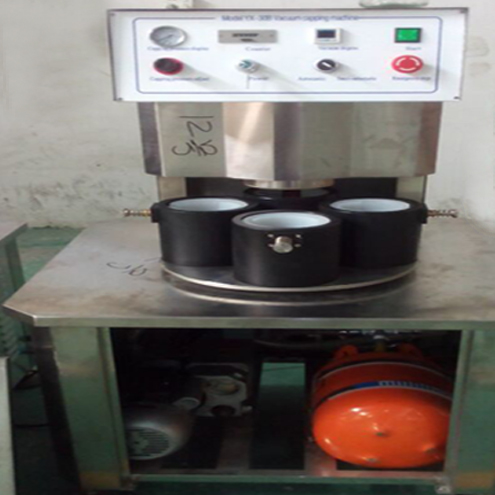

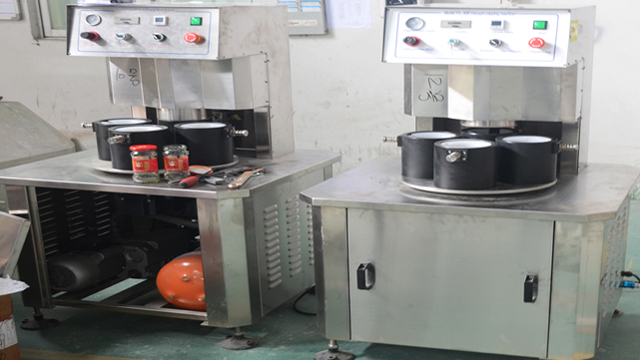

Снимка 1 Машина за вакуумно затваряне

Работни принципи и функции

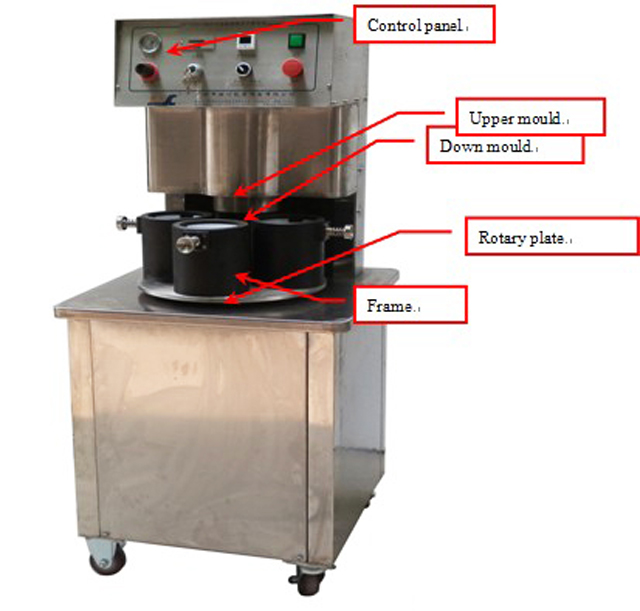

Тази машина се състои от рама на машината, горна матрица надолу, система за въртяща се позиция, затваряща структура, вакуумна система, електрическа система и система за контрол на налягането. Работете като: поставете чашата с капачки в надолу отливката, след това поставете надолу отливката надолу към центъра на затварящата глава на ръка. След това машината автоматично ще затвори с вакуум.

Тази машина има следните функции:

1. Когато поставите формата надолу към центъра на затварящата глава, машината автоматично ще затвори с вакуум;

2. Функция за най-нисък вакуум: ако машината не може да достигне степента на вакуум, зададена преди, машината няма да работи за следващата процедура;

3. Функция за затваряне на въртящия момент: Затварящата глава се движи от въздушен цилиндър и може да се регулира чрез натиск;

Основна структура и компоненти:

Вакуумна помпа и вакуумен резервоар:

Вакуумната помпа и вакуумният резервоар се използват за постигане на вакуумна функция, вакуумната помпа трябва да е с вакуумно масло, половината от вакуумното масло вътре е добре. Не е позволено да използвате машината, ако вътре няма повече вакуумно масло.

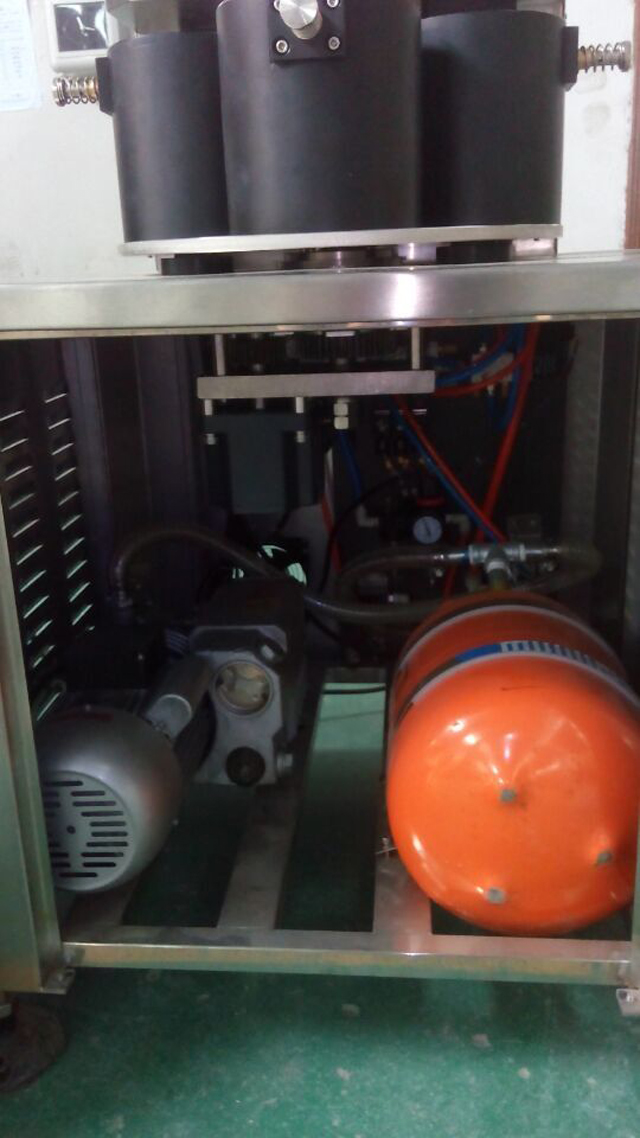

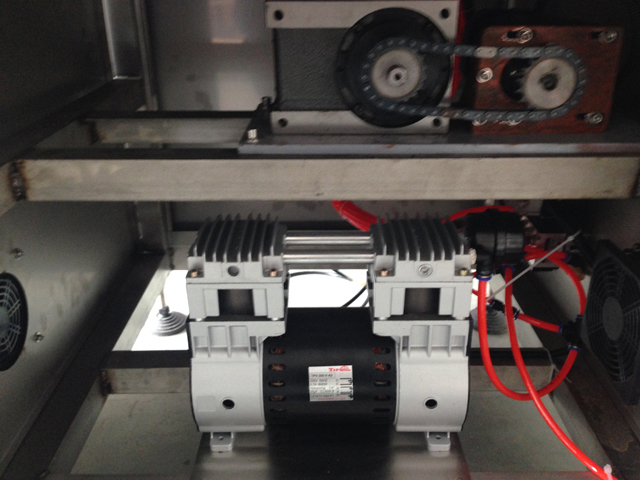

Снимка 2 Вакуум резервоар и вакуум помпа

Моля, свържете вакуумната помпа и вакуумния резервоар, както е на снимката по-горе, и захранете

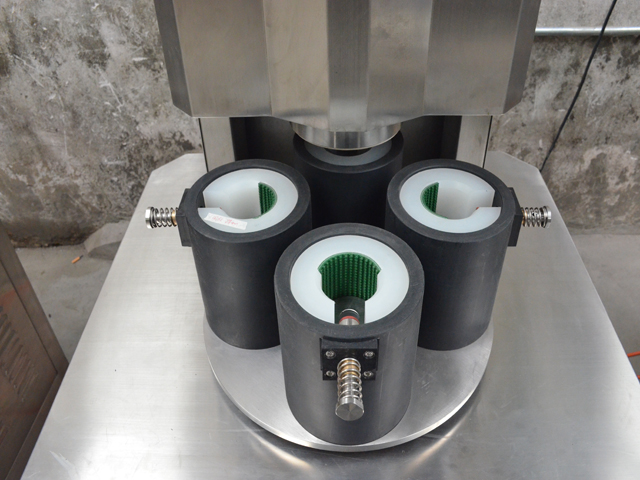

Структура на въртяща се плоча

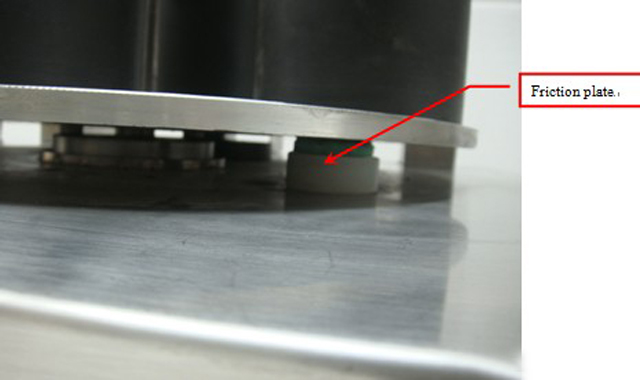

Снимка 3

Тази въртяща се плоча се премества на 4 стъпки. За да се осигури стабилно движение на въртящата се плоча, тази въртяща се плоча приема 3 фрикционни плочи, за да осигури съпротивление, за да осигури стабилно движение. Трябва да поддържате машината чиста, докато работите, а фрикционните плочи ще се износват постепенно, проверявайте редовно и сменете редовно.

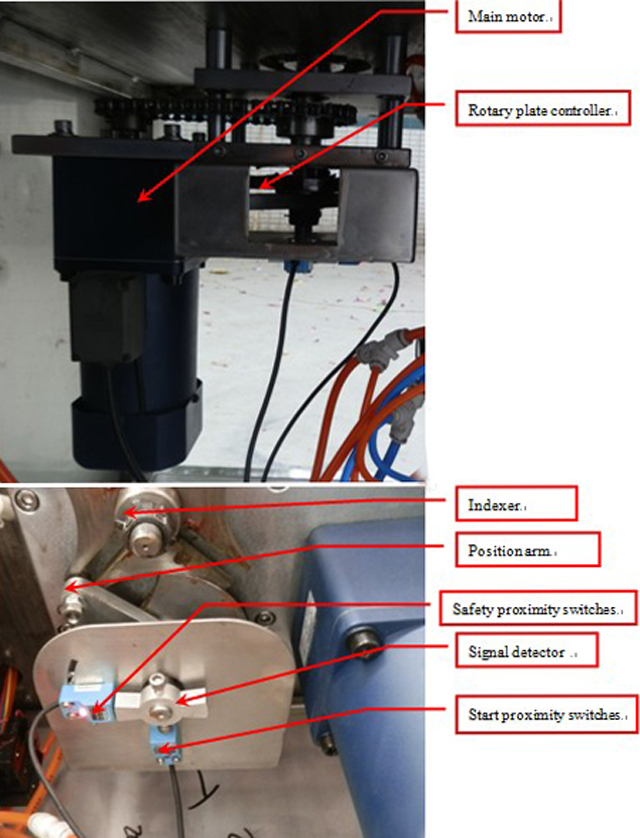

Снимка 4

Въртящата се плоча се премества от главния двигател, когато детекторът на сигнала се премести към началните превключватели за близост и получи сигнали (детекторът на сигнала и превключвателите за близост е около 2-3 mm), горната форма се премества към затваряне, когато се затваря, моторът все още работи , когато сигналният детектор се премести към безопасни превключватели за близост и получи сигнал, моторът спира да работи.

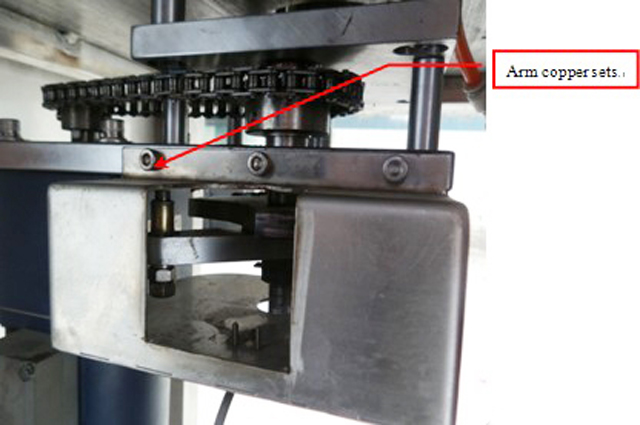

Снимка 5

Медните комплекти за рамена ще се износват по време на работа, трябва редовно да ги смазвате и да ги сменяте, когато се повредят. При промяна можете да видите снимка 5

Покриваща структура

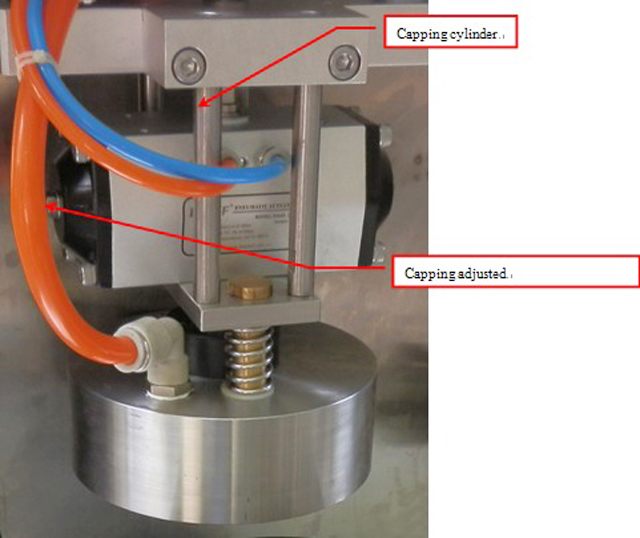

покриваща глава

Затварящата глава се премества от цилиндър за повдигане и надолу, когато затварящата глава се спусне до затваряне и достигне степента на вакуум, зададена преди, затварящата глава ще премине към следващата процедура. Въртящият момент на затваряне може да се регулира чрез бутона за натискане на затваряне на контролния панел (Както можете да видите на контролния панел)

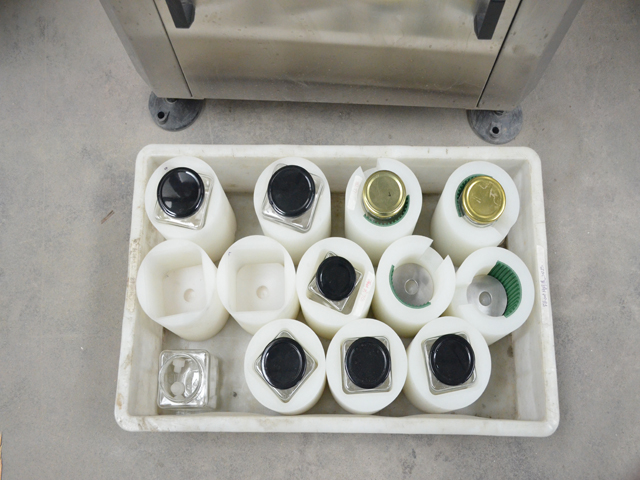

Червената гума вътре в затварящата глава е лесната за износване част, трябва да се проверява и сменя често. Когато затваряте, затварящата глава трябва да е плътно прилепнала към капачките, можете да поставите нещо вътре в пухената форма, за да постигнете различни височини. Но височината не може да бъде твърде голяма или ако е твърде висока, не можете да постигнете вакуумна функция, но ако не е достатъчна височина, не може да бъде ограничена. Обикновено разстоянието за капачките и горната част на долната форма е 16 mm-19 mm.

Устройство за щракване на бутилка

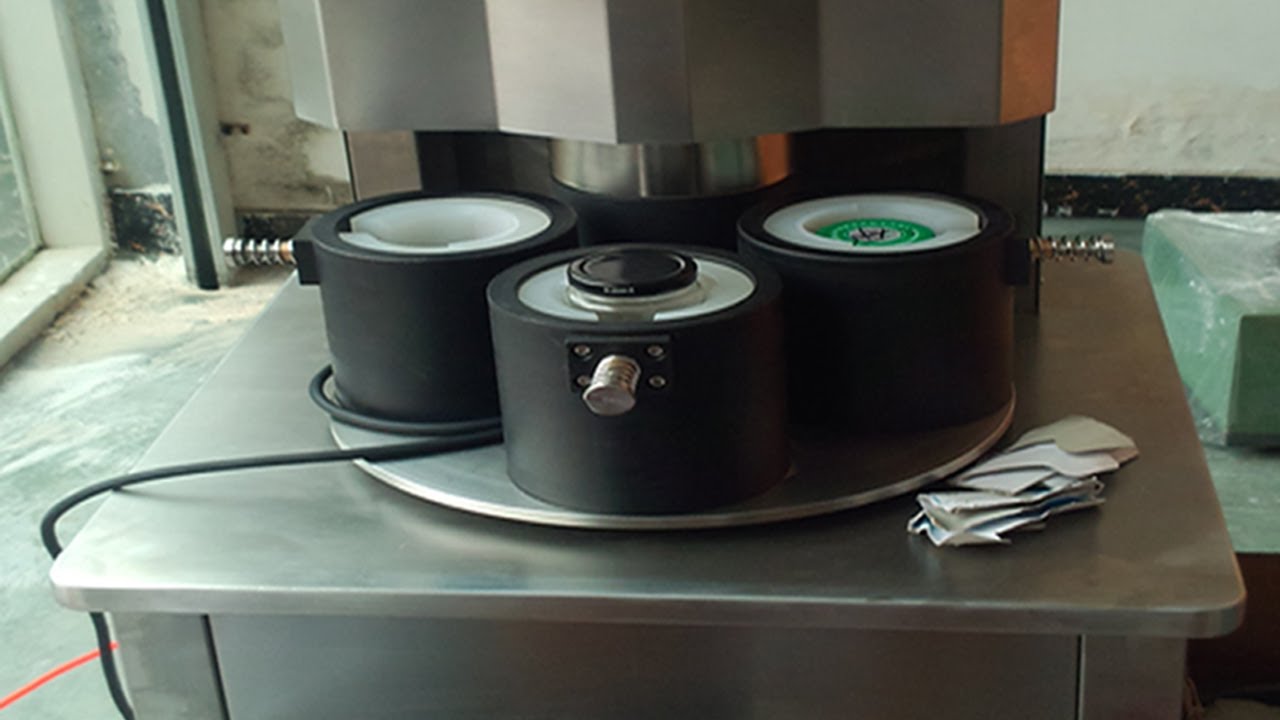

Снимка 7

Устройството за щракване на бутилка трябва да фиксира бутилката, докато се затваря, когато въртящата се плоча трябва да се позиционира, цилиндърът за щракване на бутилката се премества, за да фиксира бутилката, за да се осигури добро затваряне.

Основен технически параметър:

Размери: 600(Д)×600(Ш)×1350(В)

Тегло: около 110 ㎏

Захранване: AC220V 50～60Hz

Мощност: ≦150W (без вакуумна помпа)

Въздушно налягане: 0,5～0,8 MPa

Консумация на въздух: ≤0.2m3/мин

Скорост: около 25 бутилки／мин

Диаметър на затваряне: персонализиран

Размери на бутилки: персонализирани

Монтаж

1. Машината трябва да е на чисто и безопасно място;

2. Уверете се, че аварийното спиране е налично (снимка 5);

3. Захранване с мощност за проверка;

4. Свържете машината с газопровод към масления и водния сепаратор, регулирайте налягането на въздуха до 0,6Mpa;

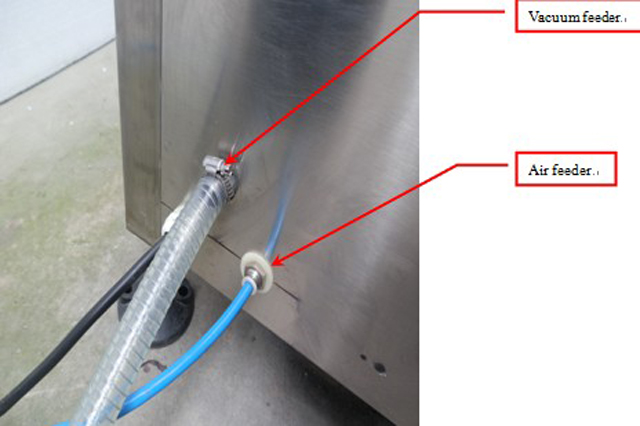

5. Свържете вакуумния резервоар към машината. Уверете се, че няма изтичане на газ.

Снимка 8

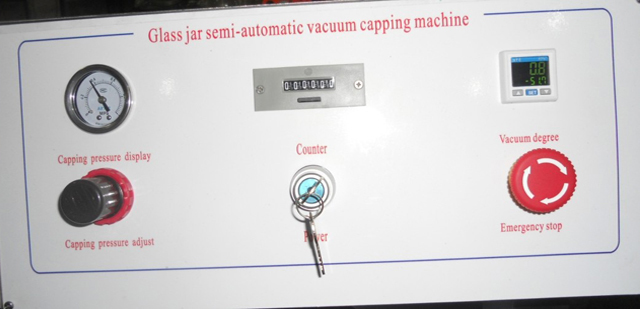

Работа на контролния панел

Снимки

Контролният панел се състои от маса за налягане на затваряне, регулиране на налягането на затваряне, брояч, ключ за захранване, настройка на вакуума и аварийно спиране.

1. Регулирането на налягането при затваряне може да се използва за регулиране на въртящия момент на затваряне, когато е по посока на часовниковата стрелка, налягането се увеличава, въртящият момент на затваряне е по-силен, когато е обратно на часовниковата стрелка, налягането намалява, въртящият момент на затваряне е по-малък;

2. Аварийно спиране, когато се случи нещо аварийно, натиснете превключвателя за аварийно спиране, след което машината ще бъде в безопасна ситуация;

3. Броячът трябва да брои колко чаши сте произвели, ако поставите бутона за нулиране, броячът ще се брои като нула;

4. Ако трябва да регулирате степента на вакуума, натиснете „M“ в таблицата за регулиране на вакуума и ще се покаже „St1“, натиснете „︽“ „︾“, за да регулирате.

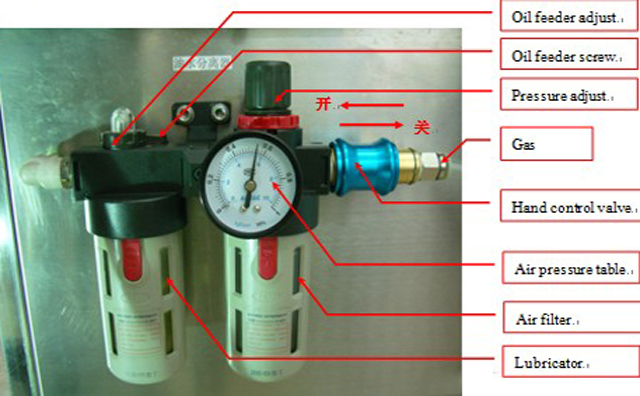

Сепаратор за масло и вода и налягане и настройка (Снимка 10)

Снимка 10

Сепараторът за масло и вода се състои от ръчен контролен клапан, регулиране на налягането, маса за въздушно налягане, регулиране на маслото, въздушен филтър и лубрикатор;

Клапанът за ръчно управление включва и изключва цялото подаване на въздух на машината;

Регулирането на налягането е за подаване на налягане към машината, когато е по посока на часовниковата стрелка, налягането се увеличава, когато е обратно на часовниковата стрелка, налягането намалява;

Таблицата за въздушно налягане е за показване на работното налягане на машината;

Регулирането на маслото е за подаване на масло към машината, когато е по посока на часовниковата стрелка, маслото намалява, когато е обратно на часовниковата стрелка, маслото се увеличава.

Въздушният филтър е за отстраняване на водата от компресирания въздух, когато налягането на сепаратора за масло и вода е нула, въздушният филтър автоматично ще отстрани водата.

Лубрикаторът трябва да доставя масло за машината, първо трябва да спрете подаването на въздух и да поставите малко масло в лубрикатора, около 2-3 месеца на път.
