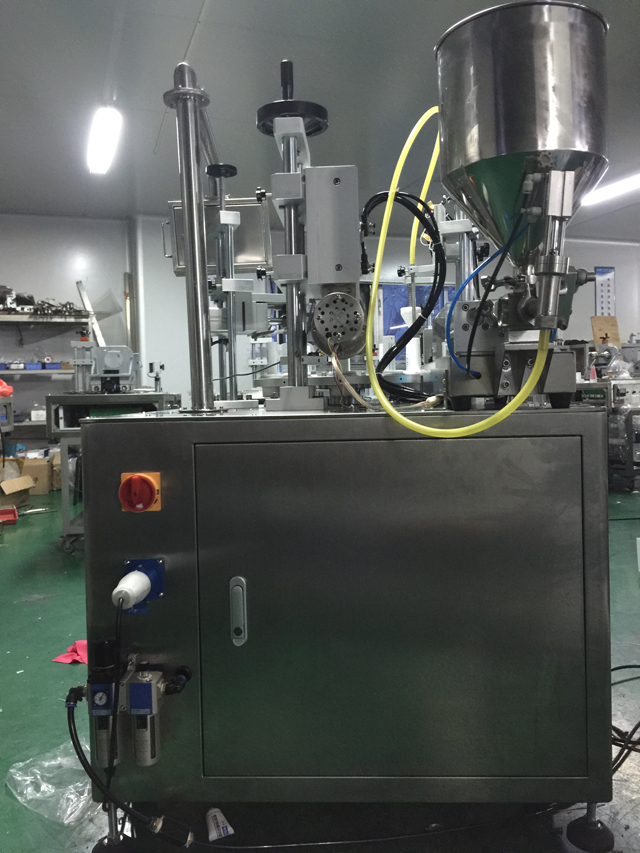

Полуавтоматично ротационно оборудване за пълнене на тръби с ултразвуково запечатване на опашката

• Модел: VK-TFS-006U
• Захранване: AC220V 50/60HZ една фаза
• Мощност: 2KW
• Обхват на пълнене: A: 5-30 ml B: 6-60 ml C: 10-120 ml D: 25-250 ml E: 50-500 ml
• Диаметър на запечатване: 5-50 мм
• Макс.височина: 5-200 мм
• Капацитет: 20-30 туби/мин
• Размер: 1300*900*1550мм
• NW: 350 кг
• Код по ХС: 8422 303090
• Корпус на машината: неръждаема стомана 202#

Вижте видео

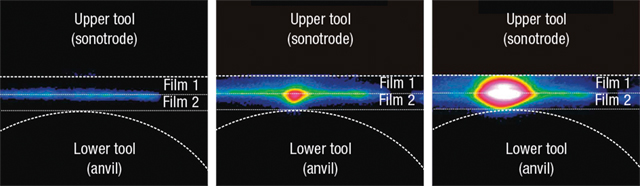

Оборудването за пълнене на тръби с ултразвукова машина за запечатване е свързано с ултразвуково запечатване, топлината, необходима за топене, се генерира само вътре в термопластичния запечатващ слой. За локализирано преобразуване на вибрации в топлина на триене, профилите на наковалнята или сонотрода са предимно линейни и включват радиуси или малки плата. Тези профили осигуряват фокусиране на вложената енергия и следователно кратки времена на запечатване между 100 и 200 милисекунди. При ултразвуковото запечатване топлината се генерира от вътрешната страна на фолиото, а не чрез входяща топлина отвън, както е в случая с топлинното запечатване, например. Инструментите (сонотрод и наковалня), които влизат в пряк контакт с опаковъчния материал, остават студени по време на целия процес на заваряване. Носещият слой остава почти студен и при прекратяване на подаването на енергия, топлината се разсейва по-бързо навън поради температурната разлика между поддържащия слой и уплътнителния слой, така че устойчивостта на горещо залепване е значително по-висока.

Ултразвуковото запечатване е особено подходящо за:

• Термопластични филми (торбички и торбички) Тръби, тави и чаши
• Туби, тави и чаши
• Картонени опаковки с термопластично покритие
• Клапани и вентилационни отвори върху филми / филтърни материали
• Капачки на винт върху картонени опаковки/фолио с покритие

Когато избирате оборудване за пълнене на пластмасови тръби, е много важно да разберете различните видове налични опции за запечатване на тръби. Машината за пълнене на туби се предлага с опции за запечатване с горещ въздух, ултразвуково запечатване, импулсно запечатване или запечатване с гореща челюст. Съвпадението на типа тръба за притискане с правилното оборудване за запечатване на тръбата е много важно, за да се осигурят здрави, професионални уплътнения на тръбата. Всеки материал на тръбата се държи по различен начин, така че това, което работи добре за еднослойна полиетиленова козметична тръба, може да не работи толкова добре с многослойна тръба COEX. В зависимост от индустрията за даден продукт, като козметични туби, туби за лична хигиена, фармацевтични туби или домакински и промишлени туби, изборът на правилното оборудване за пълнене и запечатване на туби може да бъде предизвикателство. Нека да разгледаме двете най-популярни опции, използвани в момента в индустрията за опаковане на тръби днес.

Уплътнители за тръби с горещ въздух

Най-популярната опция за машина за запечатване на тръби е запечатването на тръби с горещ въздух. С тази система се генерира горещ въздух и се издухва в отворения край на пластмасовата или ламинатната тръба. Този загрят въздух прониква през стената на пластмасовата тръба, като загрява материала достатъчно, за да го направи мек и гъвкав. След това набор от челюсти за уплътняване на тръби притиска омекотената пластмаса, за да завари отворения край затворен. Основното предимство на тази технология за запечатване на тръби е нейната скорост. Друго предимство е, че уредите за запечатване с горещ въздух работят с най-голямата гама от ламинатни или пластмасови тръби. Независимо дали материалът на тръбата е LDPE, MDPE, HDPE, PP, еднослоен или многослоен с или без бариерна защита EVOH, запечатването на тръбата с горещ въздух трябва да работи. Недостатък обаче е необходимостта от специфични дюзи за горещ въздух, оразмерени за всеки диаметър на тръбата, която е напълнена и запечатана. Това ще увеличи цената на смяната на частите, необходими за движението на тръбата. Разходите за форматирани части обаче са минимални, когато се вземат предвид размера на производствения тираж при по-висока производителност. Препоръчваме този тип пълнител за туби, ако размерите на производствената серия са по-големи от 20 000 туби.

Ултразвукови уплътнители на тръби

Ултразвуковото запечатване на тръби е друга популярна опция в опаковъчната индустрия днес. Самостоятелните уплътнители на тръби, използващи ултразвук, са популярни за тръби с малък обем. Машините за пълнене на туби също могат да бъдат преоборудвани с ултразвукови системи за запечатване на тръби като алтернатива на запечатването с горещ въздух. С ултразвуково запечатване на тръби, пластмасовите и ламинатните тръби се запечатват чрез високочестотни вибрации на ултразвуков запечатващ клаксон. Тази високочестотна вибрация генерира интензивна топлина на стената на тръбата, което кара пластмасата на полиетиленовата тръба да омекне. Отвореният край на пластмасовата тръба се държи затворен под натиск от уплътнителния рог и съответстващата уплътнителна наковалня, като по този начин се образува здрава заварка. Предимствата на запечатването на тръби с ултразвукова технология са лекотата на използване, липсата на нужда от части с размери по поръчка и възможността за запечатване чрез замърсяване на продукта в областта на запечатването, както се случва при препълване на епруветка с продукт. Недостатъкът обаче е по-ниската скорост на запечатване на тръбата в сравнение със запечатването с горещ въздух. Що се отнася до нашата ултразвукова машина за запечатване, основната информация е дадена по-долу:

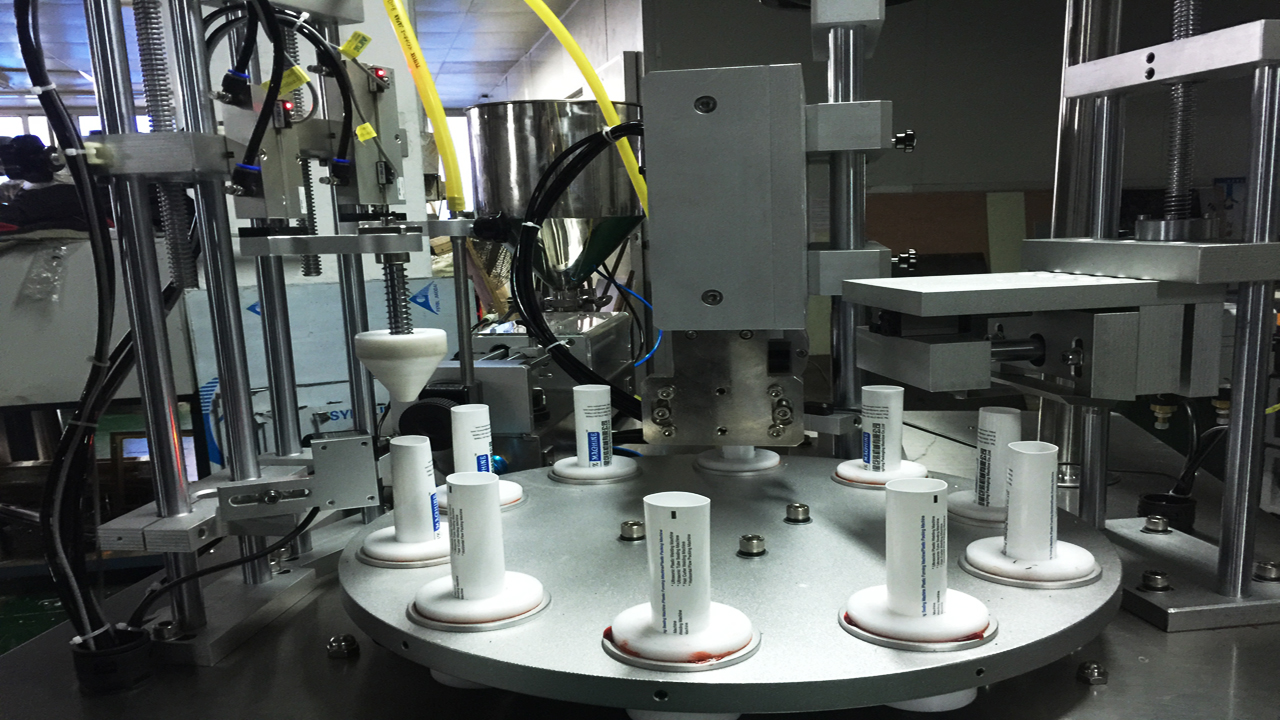

• Машина за пълнене и запечатване на пластмасови композитни маркучи, изработена от неръждаема стомана, с помощта на бутоните за управление на работния процес: изкуствени тръби, автоматично ротационно, количествено пълнене, автоматично прекъсване, запечатване на нагряване, отрязана опашка, готов изход.
• Всички работи с помощта на пълно управление на хода на цилиндъра, лесно регулиране на обема на пълнене, скоростта на пълнене може да се регулира.
• Прилага се за всички видове пластмаси и композитни маркучи за пълнене, запечатване, отпечатване на дата, изрязана опашка. Запечатване чист външен вид, запечатване силно, висока точност, добра стабилност.

Основни параметри

Забележка: Горните параметри са само за справка.

Параметрите на машината постоянно надграждат може да причинят действителните несъответствия, моля, разберете.

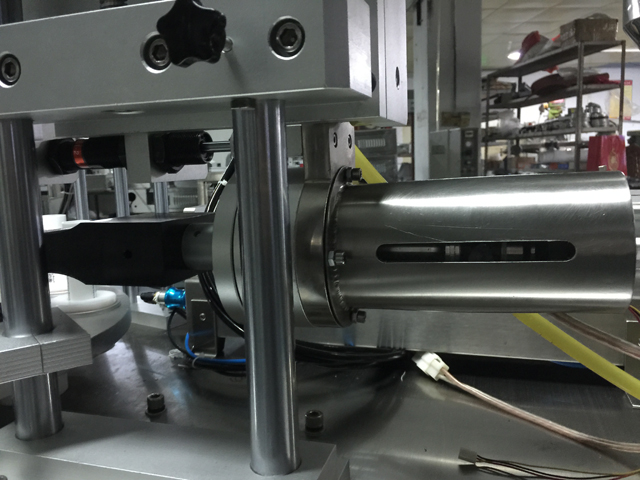

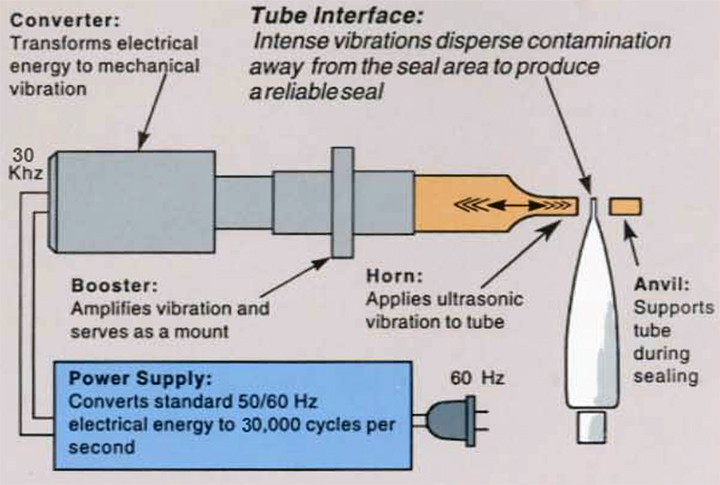

Как работи ултразвуковото запечатване

Ултразвуковият уплътнител на тръби е проектиран да се монтира на почти всички видове машини за пълнене. Докато тръбата се придвижва към ултразвуковата станция за запечатване на тръби, превключвател се затваря, за да започне цикъла на заваряване. Въздухът се насочва към цилиндрите, за да придвижи заваръчната наковалня и ултразвуковия рог към централната линия на тръбата.

Тръбата е затворена до предварително зададена междина и задържана за прилагане на звукова енергия.

Ултразвуковото захранване приема 50/60 Hz електрическа енергия и я преобразува в 30 000 цикъла в секунда чрез мощен осцилатор.

Тази високочестотна електрическа енергия се прилага към преобразувателя, който преобразува електрическия ток във високочестотни механични вибрации.

Звуковата енергия кара клаксона да вибрира срещу края на тръбата с 30 000 цикъла в секунда.

Интензивната вибрация разпръсква всяко замърсяване от зоната на уплътнението и генерира топлина за свързване на материала.

След това енергията се спира и тръбата се държи затворена за кратко време (обикновено 0,05 до 0,150 секунди).

След това тръбата отива до следващата станция на линията за пълнене. Обикновено времената на цикъла варират от 45 до 80 единици в минута, в зависимост от диаметъра на тръбата и материала.

Характеристики на продукта

• Машината може да се използва за взривобезопасни агрегати.
• Използва се главно за количествено пълнене на вода, масло, лосион, пастообразен материал. Според нуждите за пълнене, регулируемо повдигане на работната повърхност.
• Обем на пълнене 5-1000ML, Разделен на шест серии: A, B, C, D, E, F.
• Режим на хранене: Нормална гравитация / тип автоматично засмукване Изберете един.
• Управление: пневматично управление

Работно място за машина за запечатване на пълнене на туби Полуавтоматична

1. Лаборатория

2. Промишлени производствени операции с непрекъсната производствена линия

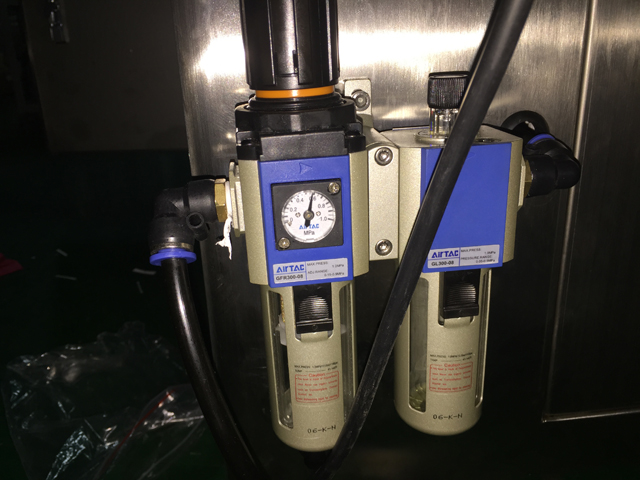

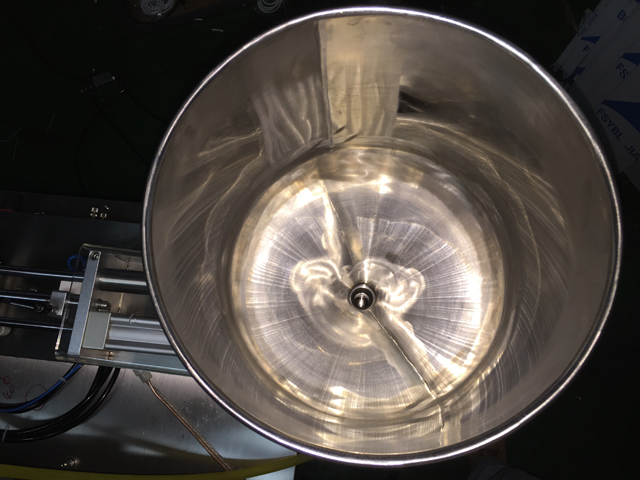

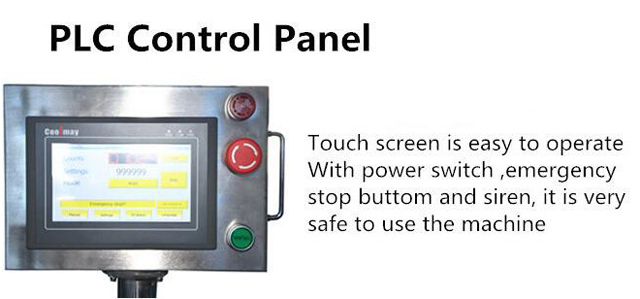

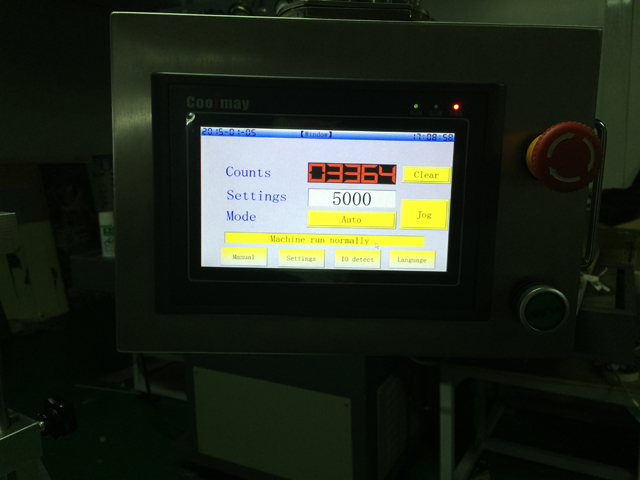

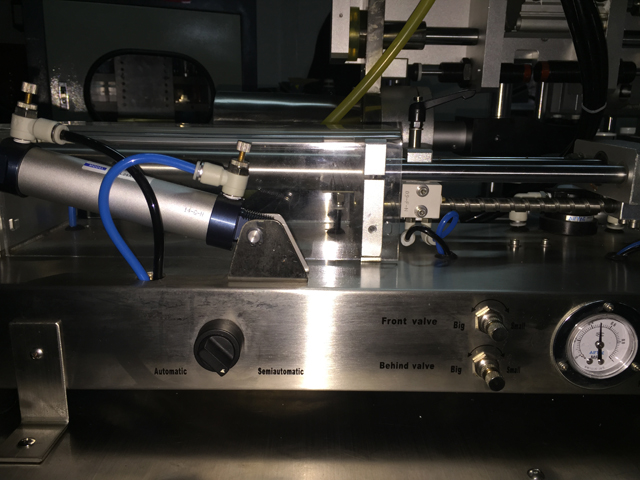

Подробни снимки

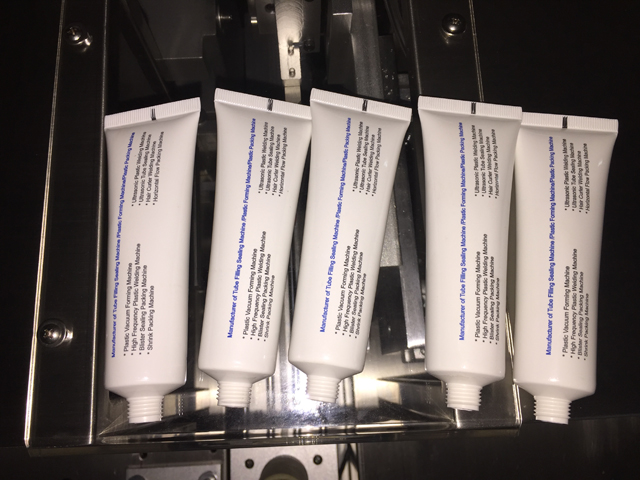

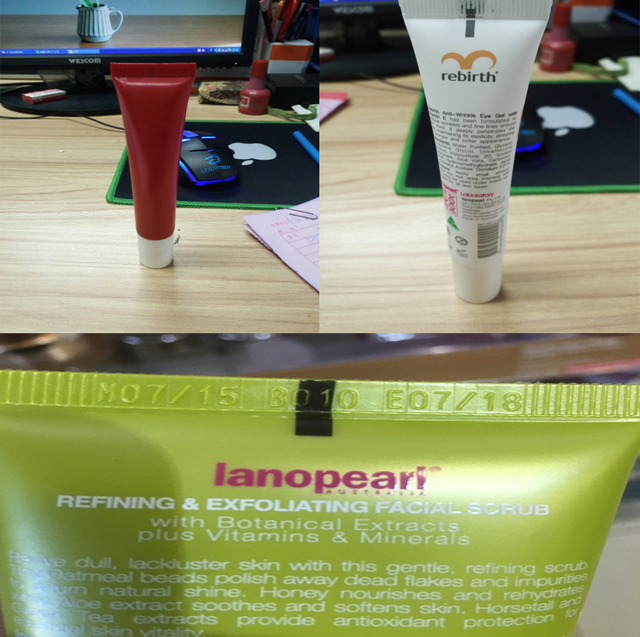

Проби от тръби
