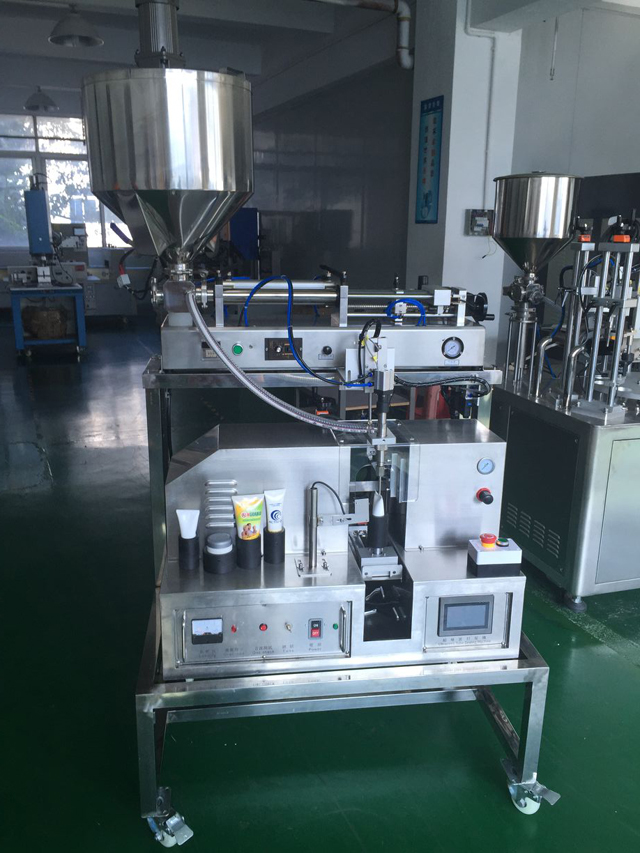

Полуавтоматична машина за пълнене на тръби с ултразвуково запечатващо оборудване

• Модел: VK-TFS-002U
• Захранване: 220V/50HZ/Монофазно
• Мощност: 1500w
• Честота: 20Khz
• Дължина на тръбата: 40-280 мм
• Диаметър на тръбата: 10-80 мм
• Обем за пълнене: A: 5-30 ml B: 6-60 ml C: 10-120 ml D: 25-250 ml E: 50-500 ml (по избор)
• Размер: 735*670*1300мм
• Тегло: 130 кг

Вижте видео

Функция и приложение

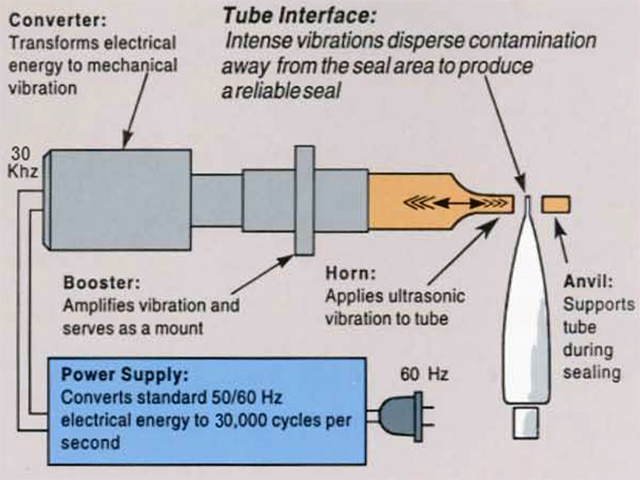

Използвайте ултразвук за заваряване на пластмасова мека тръбна опашка. Не се нуждае от лепило, пълнител или разтворител при заваряване, не консумира големи количества топлина и е лесен за работа, висока скорост на заваряване, висока ефективност.

Тази машина се използва широко в пасти за зъби, козметични, медицински продукти, хранителни и индустриални туби и др.

Основни параметри

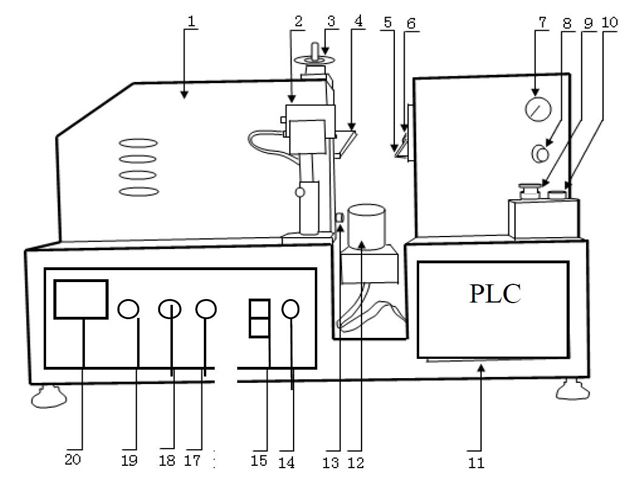

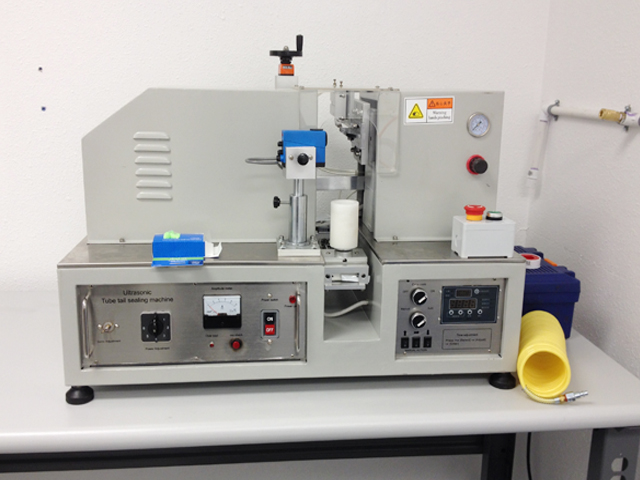

Разположение на машината за запечатване

1. Основно тяло
2. Сензор
3. Регулиране на височината на тръбата
4. Преден калъп
5. Калъп за гръб
6. Фреза
7. Газомер
8. Регулиране на налягането на газта
9. Авариен бутон
10. Бутон за стартиране
11. PLC
12. Държач
13. Регулиране на празнината на формите
14. Мощна лампа
15. Ключ за захранване
16. Настройте
17. OSC проверка
18. Лампа за претоварване
19. Товарен метър

(Забележка: Моля, проверете винта на предната форма, ако е със силно заключване, тъй като се страхувате, когато транспортирането и винтът са разхлабени)

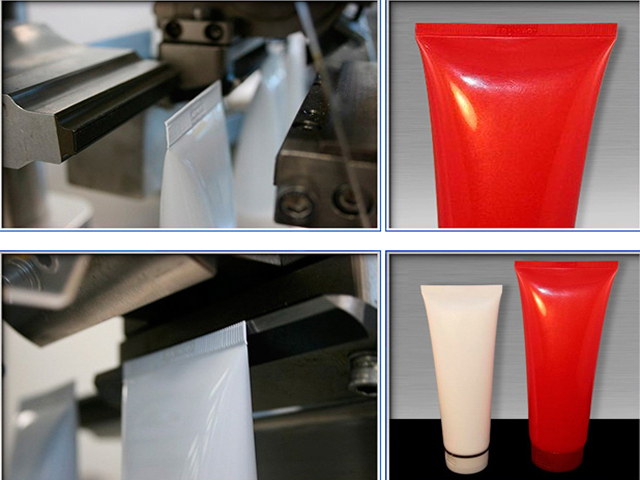

Уплътнителна част

• Стартиране на двигателя: това е за контрол на движението на държача на тръбата
• Старт на захранващия цилиндър: това е за контрол на подаването на държача на тръбата
• Стартиране на ултразвуков цилиндър: това е за контрол на работата на матрицата нагоре и надолу.
• Старт на цилиндъра за подстригване: това е за управление на ножа
• Цилиндър за пълнене: Това е за управление на звездата на цилиндъра на главата за пълнене или спиране, когато е ръчно
• Начало на пълнене: Това е за управление на звездата за пълнене или спиране, когато е ръчно
• Ултразвуков старт: Това е за контрол на честотата, това е същото като „18. OSC проверка”
• Включена ориентация на тръбата: това е за управление на изключване/включване на Sense
• Настройка на време: Това е за регулиране на времето на забавяне/времето на заваряване/времето на задържане
• Време на забавяне: 0.80
• Време за заваряване: Диаметър на тръбата 20, времето ще бъде около: 0,20, Диаметър на тръбата 30, времето ще бъде около 0,40, Диаметър на тръбата 40, времето ще бъде около 0,50, Диаметър на тръбата 50, времето ще бъде около 0,7
• Време на задържане: 0.35

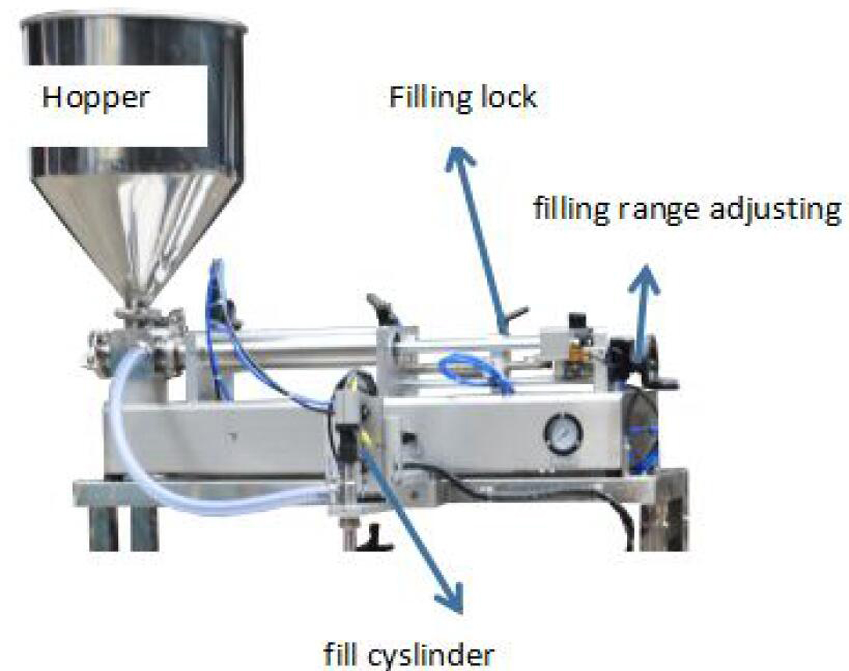

Част за пълнене

Операционен процес

1. Свържете захранването и сгъстения въздух правилно (препоръчително 0,5MPa).
2. Натиснете бутона за захранване
3. Натиснете бутона „OSC check“ и задайте „Tune button“ едновременно, моля, като използвате винта на бутона Tune, можете да завъртите наляво или надясно, докато намерите минимума на „Signal light“ (това ще бъде около 1A ) коригирано „Коригиране на честотата“. (не натискайте „OSC проверка“ непрекъснато, натискайте го периодично)

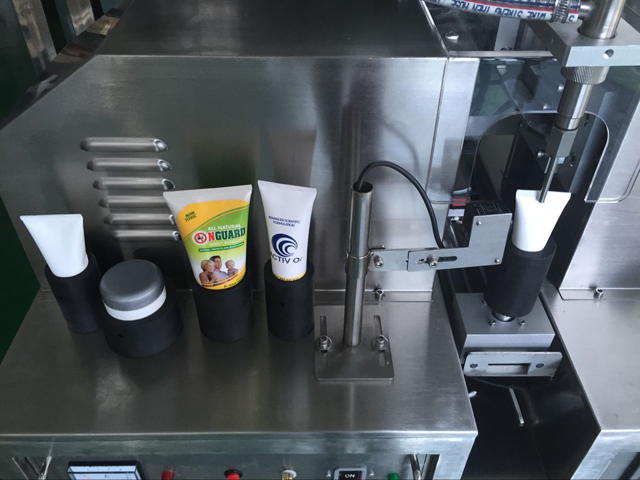

4. Поставете тръбата върху държача.
5. Натиснете „Стартиране на ултразвуков цилиндър“, предната и задната форма ще бъдат затворени. задайте „Регулиране на празнината на формите“, оставете две форми просто да се докоснат и без празнина. Натиснете „Cutter controller“ и потвърдете, че ножът ще работи гладко. (трябва да поставите пластмасовата тръба върху държача на тръбата, когато регулирате)
6. Поставете предната форма и задната форма и ножа в първоначалната позиция.
7. Поставете тръбата върху „държача“ и натиснете „Старт на захранващия цилиндър“, тръбата ще се движи между две форми. Регулирайте височината на държача, ако е необходимо. (препоръчително е тръбата да е по-висока от задната форма с 2 до 3 mm)
8. Върнете тръбата в първоначалната позиция.
9. Задайте автоматично състояние, включете сензора, ако тръбата има цветен код, в противен случай го изключете.
10. Натиснете "Auto" и машината ще работи автоматично.

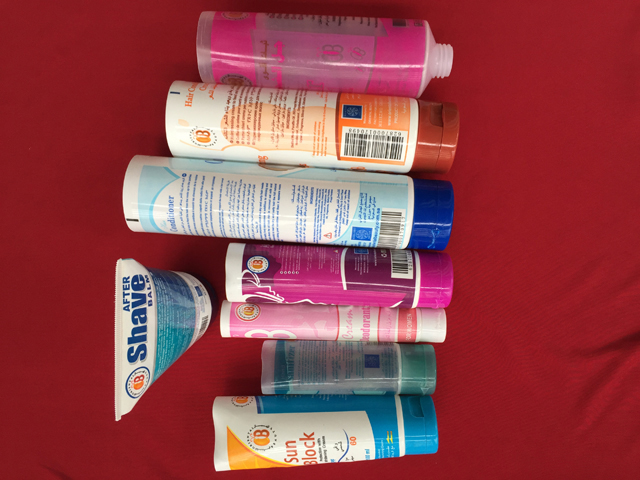

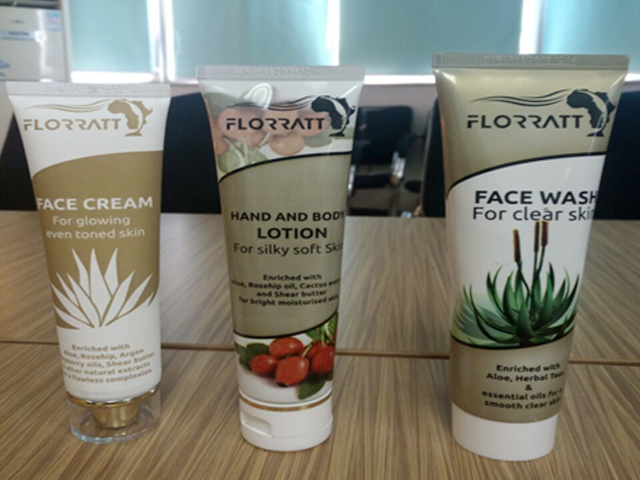

Мостри

Повреда и отстраняване
