Автоматична линейна серво машина за затваряне на винтове с патронник за бутилки с една глава

Модел №: VK-SCC
Приложима височина на бутилката: 60-380 мм
Приложим диаметър на гърлото на бутилката: 16-50 мм
Моторно напрежение: 220v (персонализиране)
Мощност на мотора: 0.37kw
Производствен капацитет: 1200-1500 бутилки/час
Размер на машината: 600*210*900 мм
Опаковка: Дървен кашон
Тегло на машината: 140 кг

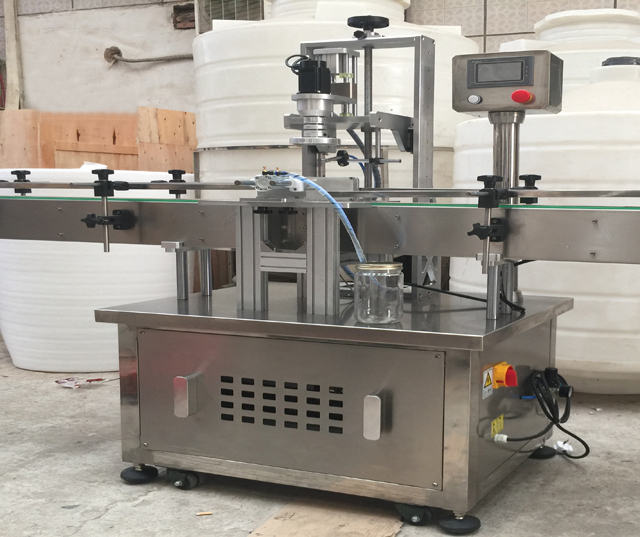

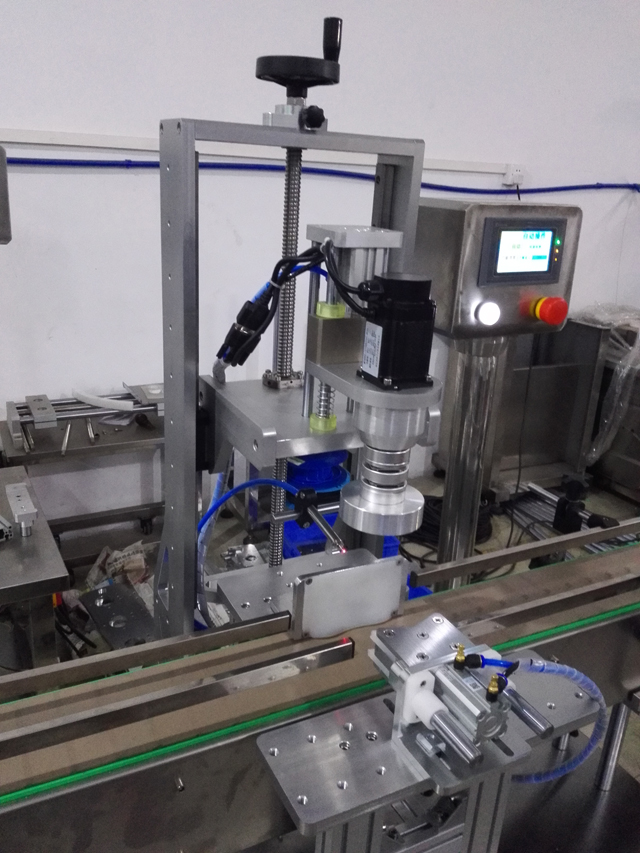

Оборудване Общ преглед на машината за затваряне с една глава

Използва материал от неръждаема стомана, машината е устойчива на корозия и лесна за почистване. С компактен дизайн на структурата, той заема малко подово пространство. Докато, с висока ефективност и надеждност, това е машина с висока степен на автоматизация, която изисква само един оперативен персонал. Това е автоматично оборудване за пълнене и затваряне, комбиниращо механизъм, електричество и пневматика в едно.

Технически параметри

Модел №: VK-SCC
Приложима височина на бутилката: 60-380 мм
Приложим диаметър на гърлото на бутилката: 16-50 мм
Моторно напрежение: 220v (персонализиране)
Мощност на мотора: 0.37kw
Производствен капацитет: 1200-1500 бутилки/час
Размер на машината: 600*210*900 мм
Опаковка: Дървен кашон
Тегло на машината: 140 кг

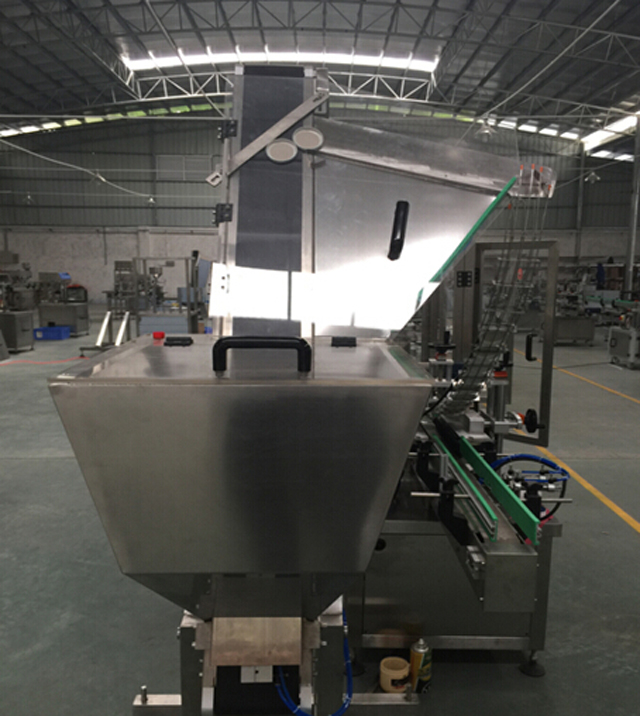

(Забележка: Машината се подава от ръката на работника за капачка на бурканите; не е задължително да изберете автоматична система за подаване на капачки, чиито снимки са показани по-долу)

Монтаж на оборудване

Машината не изисква предварително заравяне на анкерни винтове. След като бъде разопакована, поставете цялата машина на здрав и равен под и след това регулирайте височината на винта на крака на машината.

Използвайте нивомер, за да коригирате всеки наклон, за да сте сигурни, че всеки крак има равномерно натоварване. След като приключите с настройките, свържете и фиксирайте добре маркуча за подаване на вода, маркуча за изхвърляне на отпадъци, захранването и източника на въздух.

Използване и работа (функции на панела)

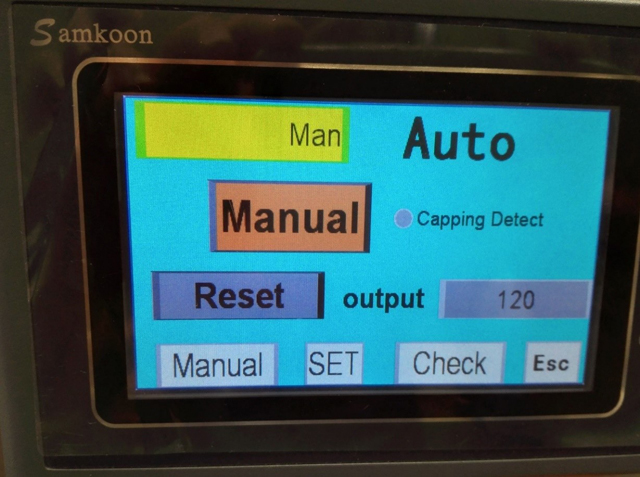

1. Включете главния превключвател на захранването и превключвателя отдясно на кутията на оборудването и след това интерфейсът човек-компютър показва началния екран, както е показано по-долу:

2. Щракнете върху една от иконите и екранът ще се премести по-долу:

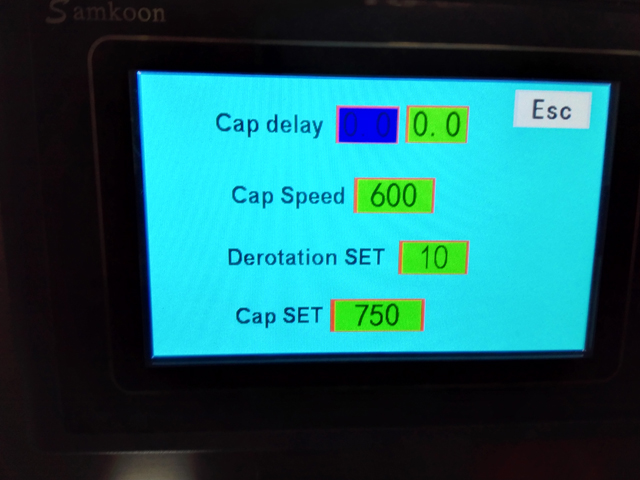

3.0 Щракнете върху SET, за да влезете в екрана по-долу:

3.1 Забавяне на затварянето означава, че когато има открита бутилка, забавянето започва до следващото движение. Добавя удобство при регулиране на различни размери бутилки.

3.2 Скорост на затваряне е скоростта на въртене на двигателя за затваряне. Настройката за затваряне показва стойността на импулса, която показва времето за затваряне и позицията на затваряне. Работният поток на затварянето преминава към бутилка-защипване-запушване-възобновяване на позицията за запушване-изрязване на бутилка. Когато закъснението за ограничаване е с 0, това означава, че не е зададено забавяне.

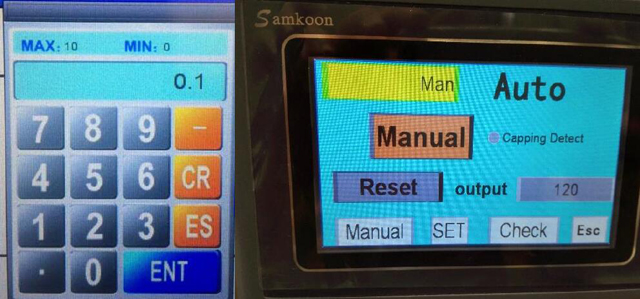

4.0 Щракнете върху съответното цифрово поле вдясно от параметрите и по-долу ще се появят екрани за настройка на параметри, където CR е за изчистване, ES за съществуващи и Enter за потвърждение. Когато щракнете върху Ръчно, режимът ще бъде преместен на автоматичен режим и машината ще работи автоматично.

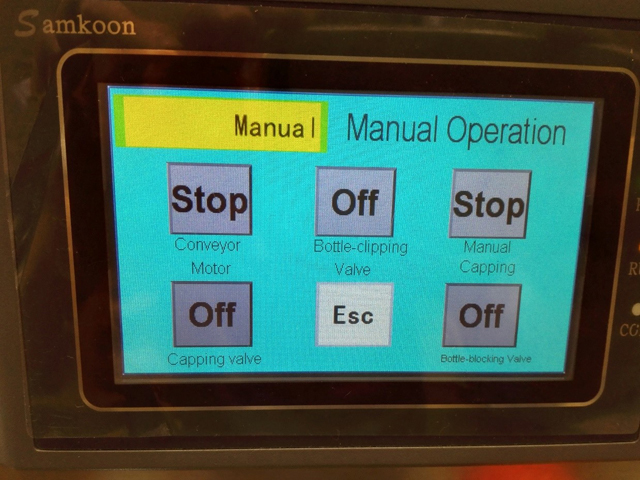

5.0 Върнете се към екрана с менюто и щракнете върху Ръчно в долната част на екрана, за да влезете в екрана по-долу. Ако са необходими отделни ръчни операции, щракнете върху съответните превключватели, за да продължите.

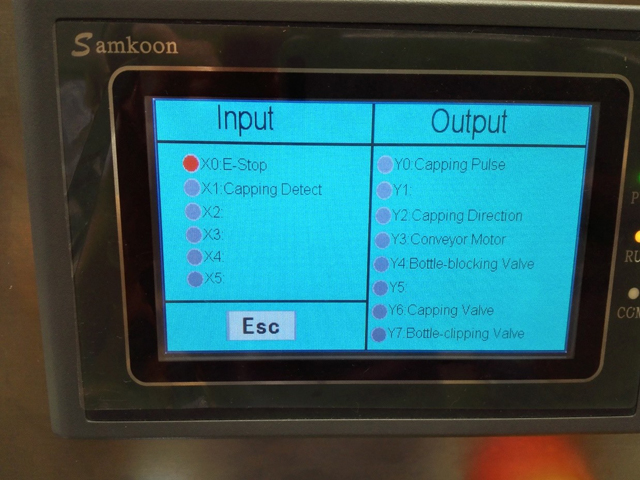

6.0 Върнете се към екрана с менюто и щракнете върху Проверка, за да влезете в екрана по-долу. Когато индикаторът е включен, той показва, че съответният вход на PLC има входен сигнал. Вижте екрана по-долу:

Работен поток

Преди стартиране на машината	Сензорният екран показва стартовия екран

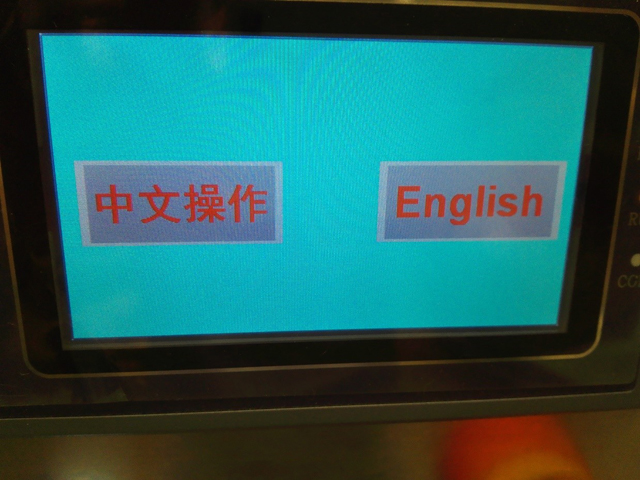

Изберете език	Екранът се превръща в екран с меню
Кликнете Ръчно в долната част на екрана	Екранът преминава в ръчен режим на работа	По време на ръчно стартиране щракнете върху съответния номер на клавиатурата по време на пускане в експлоатация
Щракнете върху Автоматично	Екранът преминава в автоматичен режим	Щракнете върху автоматично стартиране, всички процедури ще бъдат стартирани
Щракнете върху аварийно спиране	При аварийно спиране	Натиснете бутона за аварийно спиране, ако се появят някакви аномалии по време на производството и го натиснете отново, когато аномалиите бъдат разрешени

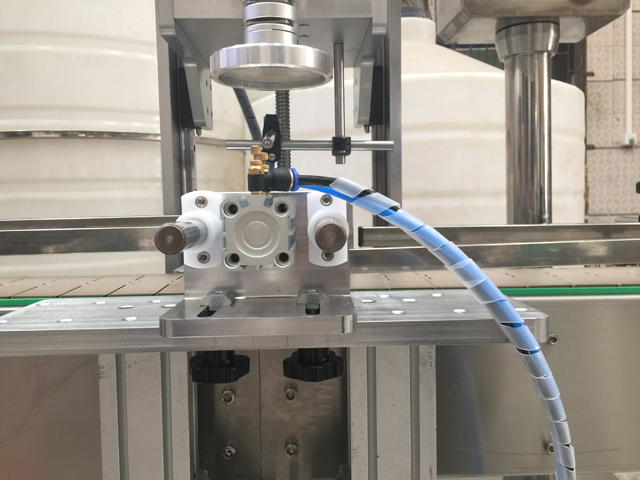

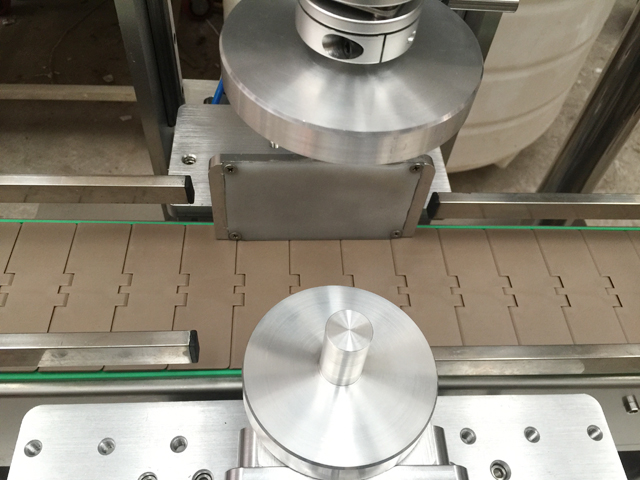

Въвеждане в експлоатация на клипсиране на бутилки	От двете страни на конвейера има винтове за фиксиране на цилиндъра за закопчаване на бутилка. Когато шестоъгълната гайка M8 и копчето за захващане на звездата са разхлабени, те могат да се движат напред и назад, за да фиксират бутилката в ръкохватката на устройството за захващане на бутилка	Стегнатостта на закопчалката на бутилката не трябва да е стегната или твърде хлабава, а да е подходяща

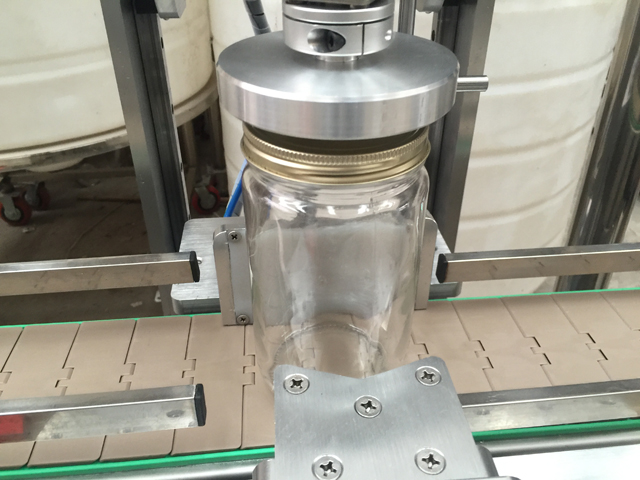

Пускане в експлоатация на капачки	Разхлабете копчето за захващане със звезда и завъртете дръжката на ръката в задната част на машината, за да	По време на затваряне контактът на затварящата глава и капачката на бутилката не трябва да е твърде висок или нисък

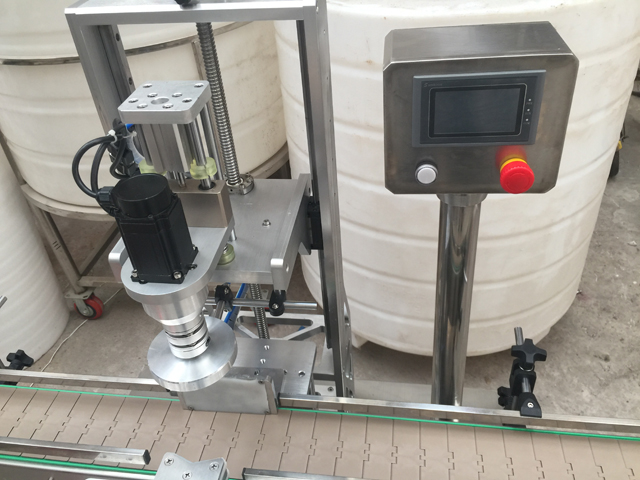

Илюстрации на входа и изхода на PLC

Откриване на затваряне на X1: Когато има детектирана бутилка, индикаторът X1 ще свети. След това забавянето започва и изрязването и затварянето на бутилката започва след края на забавянето.

X0 E-stop: При нормална ситуация индикаторът X0 ще бъде изключен. Когато се натисне, машината ще спре и всички движения ще се възобновят до първоначалните си стойности.

Y0 Capping Pulse: когато индикаторът Y0 е включен, той показва, че има пулс.

Посока на затваряне на Y2: Когато индикаторът Y2 е включен, той показва, че посоката на затваряне работи.

Y3 Конвейер Мотор: Когато индикаторът Y3 е включен, конвейерът работи.

Клапан за блокиране на бутилка Y4: Когато индикаторът Y4 свети, той показва, че цилиндърът за закрепване на бутилка работи.

Затварящ клапан Y6: Когато индикаторът Y6 свети, той показва, че затварящият клапан работи.

Клапан за клипсиране на бутилка Y7, Когато индикаторът Y7 свети, той показва, че цилиндърът за клипсиране на бутилка работи.

Често срещани неизправности и отстраняване на неизправности

НЕ	Неизправности	Възможни причини	Решения
1	Индикатор за захранване Несвети или свети индикатор за захранване, но машината не се движи	Няма проблем със захранването или загубата на фаза	Проверете дали има някакъв проблем с входящото захранване и захранването в шкафа.
2	Цилиндърът не се движи или се движи необичайно	Дали има подаване на въздух	Отворете подаването на въздух
		Няма напрежение с електромагнитния клапан	Проверете състоянието на веригата, като първо проверите дали има захранване със съответната работна станция в шкафа. Ако има, проверете външната верига.
		Дроселна клапа с неподходящи настройки	Регулирайте позицията на стойността на газта така, че когато се върти по посока на часовниковата стрелка, цилиндърът се ускорява; когато се върти обратно на часовниковата стрелка, скоростта на цилиндъра намалява.
		Дали параметрите за настройка на времето са подходящи или 0.	Нулирайте настройките за време
3	Запушването не е стегнато	Закопчаването на бутилката не е стегнато или се върти, или времето за затваряне е твърде кратко	Регулирайте устройството за захващане на бутилка или увеличете времето за затваряне
