Полуавтоматична машина за пълнене на готови торби с пневматичен чучур

Полуавтоматична машина за пълнене на предварително направени торби с пневматичен чучур

Модел: VK-SPF
Напрежение: 220/110V 50/60Hz
Мощност: 27W
Номинално налягане: 0,4-0,6 Mpa
Скорост на пълнене: 20-35 бутилки / мин / глава
Точност на пълнене: ≦ ± 1%
Обхват на пълнене: 100-1000мл
Горен размер: 160см*44см*37см
Нетно тегло: 50 кг;
Бруто тегло: 65 кг

Тази полуавтоматична машина за пълнене с бутало, базирана на препратка към чуждестранни подобни продукти, е нов дизайн с добавена допълнителна функционалност. прави лесна работа и удобна за работа, грешка в точността, регулиране на обема на пълнене, почистване и поддръжка на машината.

Дизайнът на тази пневматична машина за пълнене приема пневматичните компоненти вместо електрическата верига за управление, така че е подходяща за използване в среда с изисквания за взривобезопасност.

Избор на модел машина

Изборът на модел машина се отнася до изискванията за максимален обем на пълнене.

Основен параметър

Модел: VK-SPF
Напрежение: 220/110V 50/60Hz
Мощност: 27W
Номинално налягане: 0,4-0,6 Mpa
Скорост на пълнене: 20-35 бутилки / мин / глава
Точност на пълнене: ≦ ± 1%
Обхват на пълнене: 100-1000мл
Горен размер: 160см*44см*37см
Нетно тегло: 50 кг;
Бруто тегло: 65 кг

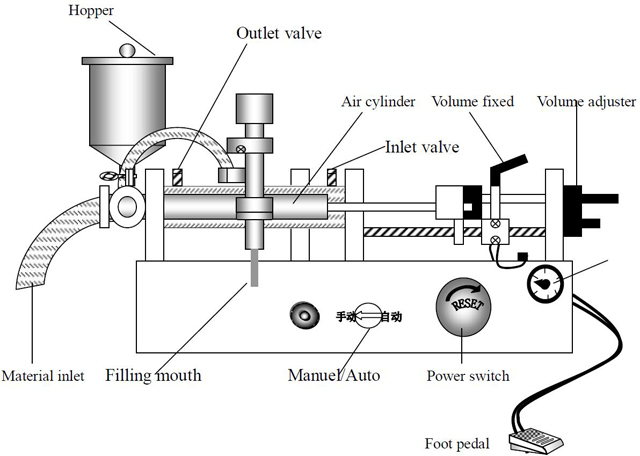

Принцип на работа на машината

Бутането и издърпването на въздушния цилиндър задвижва буталото на цилиндъра, извършвайки възвратно-постъпателно движение, което кара материалния цилиндър да генерира отрицателно налягане.

Когато цилиндърът се избута напред, той издърпва буталото назад и вътре в цилиндъра за материал отрицателното налягане абсорбира материала във входящата тръба от бункера за материал.

Когато цилиндърът се дърпа назад, бута буталото напред, материалът ще се абсорбира от тръбата в отвора за пълнене, след което се пълни до празните бутилки. (главата за пълнене се отваря и затваря автоматично, когато материалът се абсорбира навътре и навън)

Тази машина за пълнене с бутало е с едно просто механично действие за всяко пълнене, така че има висока точност на пълнене и стабилност за стандартен контейнер.

Характеристики на пневматичната машина за пълнене, полуавтоматична

Машината използва сгъстен въздух за управление, има висока безопасност, особено подходяща за използване при изискванията за взривобезопасност.
Няма да генерира статично електричество и феномен на конопено електричество; машината не трябва да свързва заземяващия проводник.
Благодарение на пневматичното управление и фиксирания обем на пълнене, обемът на пълнене е характерен с висока точност, която може да се контролира в рамките на 0,3%. (това се основава на максимален обем на пълнене)
В случай на аварийно спиране, просто трябва да изключите пневматичния превключвател, буталото ще се изтегли автоматично обратно в изходна позиция и машината ще спре да пълни.

Последователността на проверката и работата преди стартиране на машината

Направете инспекция, преди да стартирате машината, това може да избегне механична повреда или инцидент с нараняване.

Проверката и експлоатацията:

Затягащата дръжка отпред и отзад, затяга ли здраво или не?
Триклемната скоба на входа и изхода, фиксирана ли е или не?
Пълнащата глава и нейният хоризонтален, вертикален лост, захванати ли са?
Свържете се към машината с въздушен компресор, налягането е по-малко от 8㎏/c㎡, регулирането на налягането е около 4-5 ㎏/c㎡.
Включете превключвателя за подаване на въздух.

(Забележка: строго е забранено да работите дълго време без материал за пълнене)

Регулиране на обема на пълнене

Регулирането на обема на пълнене зависи от материалите за пълнене, течност (ml) или тегло (g), тъй като пропорцията на материалите е различна, също така данните от измерването са различни. Така че, за да зададете необходимия прецизен обем за пълнене, моля, регулирайте регулатора на обема.

Подробности за операцията:

Обща настройка: За задоволителен обем на пълнене, моля, регулирайте превключвателя на регулиращия винт за газ, преместете позицията наляво или надясно.
Използване на мерителна чашка или електронен баланс, за да проверите дали обемът на пълнене е точен. (забележка: материалът за пълнене, абсорбиран в цилиндъра, трябва да е пълен)
Ако има някаква грешка при пълнене, регулирайте регулатора на силата на звука, преместете го напред за намаляване на обема на пълнене, а назад се увеличава обемът.
За необходимия обем и прецизност на пълнене, моля, направете многократна настройка, докато обемът на пълнене стане стандартен.

Регулиране на скоростта на пълнене

Скоростта на пълнене се определя от следните шест фактора:

Скоростта на абсорбиране на пълнежните материали зависи от вискозитета на материала и дължината на абсорбиращата тръба.
Скоростта на пълнене зависи от размера на диаметъра на главата за пълнене, колкото по-голям е размерът на диаметъра, толкова по-бърза е скоростта на пълнене.
Степента на разпенване на пълнежните материали, ако степента на разпенване е по-висока, скоростта на пълнене трябва да се забави.
Обем за пълнене, повече обем за пълнене по-бавно.
Прецизността на обема на пълнене, високата точност и скоростта на пълнене трябва да се регулират бавно.
Вентилният контролер на налягането на въздуха.

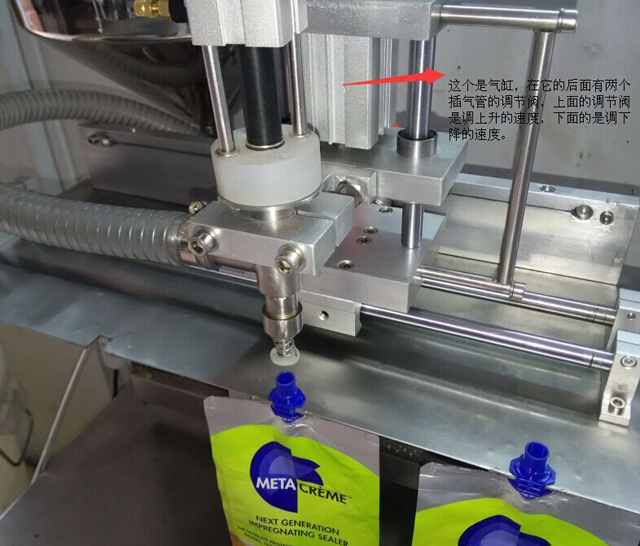

Операция за регулиране на клапана:

Разхлабете гайката на вентила за регулиране на скоростта
Завъртете дръжката на предния клапан по посока на часовниковата стрелка, скоростта на цилиндъра върви напред, забавя се, също така скоростта на абсорбиращите материали ще се забави.
Завъртете дръжката на предния клапан чрез въртене обратно на часовниковата стрелка, скоростта на цилиндъра се движи напред, ставайки по-бърза, също така, скоростта на абсорбирането на материалите ще става по-бърза.
Завъртете дръжката на задния клапан по посока на часовниковата стрелка, скоростта на цилиндъра върви напред, забавя се, също така скоростта на абсорбиращите материали ще се забави.
Завъртете дръжката на задния клапан чрез въртене обратно на часовниковата стрелка, скоростта на цилиндъра се движи напред, ставайки все по-бърза, също така, скоростта на абсорбирането на материалите ще става по-бърза.

Регулиране на точността на пълнене

Причината, поради която машината има грешка при пълнене, е, че има толкова много влияещи фактори, като обем на пълнене, скорост на пълнене и скорост на превключвателя на клапана. Скоростта на превключвателя на клапана се влияе от вискозитета на материалите за пълнене, по-големия вискозитет, както и по-бавната скорост. Регулирането е лесно чрез регулиране на налягането на пружината на главния клапан и скоростта ще се ускорява от все повече и повече натиск.

Регулирането на налягането на пружината за измерване и пълнене зависи от опита на персонала на оператора.

Машинно почистване и поддръжка

Преди да почистите машината за пълнене, тя трябва да почисти материалите вътре в машината и след това да излее меката почистваща течност в бункера за материал; Препоръчително е да използвате топла вода и, ако е необходимо, можете да изберете сапунена вода, алкохол или друга почистваща течност. Когато извършвате почистването, моля, уверете се, че няма изтичане от шайбите на частите за пълнене. Включете машината, оставете машината да се пълни по циркулационен начин, докато почистването приключи. Почистващите части включват бутало на цилиндъра, глава на буталото, шайби, еднопосочен клапан, глава за пълнене и бункер за материал и др. Ако има повредена една за всички уплътнителни шайби, тя трябва да се смени.

Предупреждение

Преди почистването се уверете, че въздухът под налягане е изключен.

Забранено е използването на органични разтворители за почистване, като бензин, бензен, етилен, натриев хипохлорит и др.

След като работата по почистването приключи, моля, изчакайте и се уверете, че всички почистващи части са сухи без вода и чужди предмети във връзките и тръбите, след което инсталирайте машината.

Решения за често срещаните проблеми

Често срещани проблеми	Решения
Буталото не може да се движи	Уверете се, че въздушното налягане е включено.
	Уверете се, че вентилът за въздушно налягане е включен.
	Направете така, че превключвателят на източника на въздух да е включен, да няма останало налягане върху пневматичния клапан.
	Налягането на въздуха е 4-5㎏/c㎡
	Уверете се, че вентилът е инсталиран правилно.
	Уверете се, че главата на буталото не е залепнала и запушена.
	Уверете се, че няма повреден превключвател на въздушното налягане.
Точността на пълнене е неправилна	Колкото по-голям е вискозитетът на материала за пълнене, скоростта на пълнене трябва да се забави.
	Уверете се, че има достатъчно материал в бункера и резервоара за материал.
	Уверете се, че бункерът за материал и превключвателят за обем са здраво завързани.
Преливане на материал от цилиндъра за материал	Проверете уплътнителната шайба, ако е повредена, сменете я с нова.
	Ако материалът е тънък, моля, използвайте две уплътнителни шайби.
Абсорбираща тръба не абсорбира	Уверете се, че абсорбиращият цилиндър е монтиран правилно.
	Уверете се, че тръбата е здраво завързана.
	Уверете се, че главата на абсорбиращата тръба е вътре в резервоара за материал.
Пълнежът се излива от бутилките	Уверете се, че превключвателят за сила на звука не е повреден и не се измества, гърлото за пълнене трябва да се наклони към гърлото на бутилката и регулирането на въздушния клапан трябва да позволява пълненето плавно.
