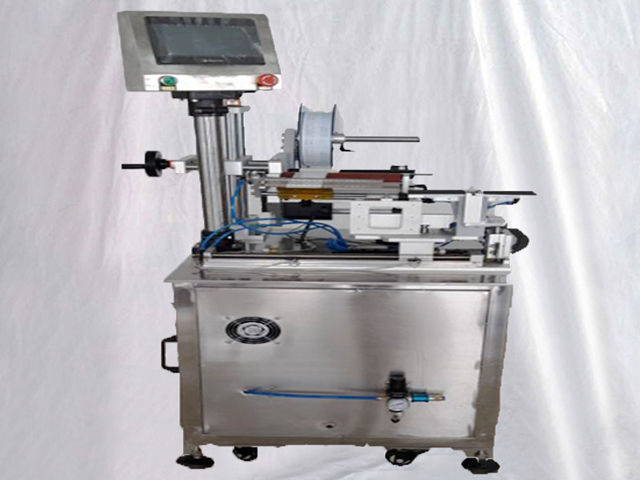

Полуавтоматичен захранващ кабел Кабел Тел Стикер Машина за етикетиране на знамена

• Модел: VK-T807
• Точност на етикетиране: ±1 mm (без отклонението на етикета на продукта)
• Скорост на етикетиране: 20~40 бр./мин (до размера на продукта)
• Приложим размер на продукта: 20≤length≤300mm, 20≤width≤200mm
• Приложим размер на етикета: 20≤length≤150mm, 20≤width≤150mm
• Размер на машината: 970*790*1440 мм
• Въздушно налягане: 0.6Mpa
• Мощност: 220V, 50/60HZ/140W
• Тегло: 99 кг

Вижте видео

Ръчна машина за етикетиране на тел с кръгла повърхност постига полуавтоматично етикетиране на самозалепващия етикет или лепилния филм върху водопроводната тръба, отвертка и др.

Как работи машината:

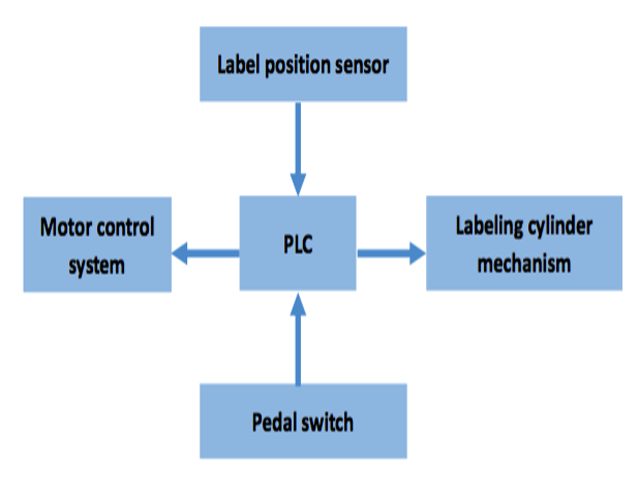

Машината за етикетиране е базирана на PLC като ядро, приемащо сигнали и контролиращо работата на всички системи. При натискане на превключвателя на педала сигналът ще бъде изпратен до PLC и обработен според набор от програми.

След това завършете процесите на отстраняване на етикета и подаване на етикет, като стартирате системата за управление на стъпковия двигател. В същото време сензорът за позиция на етикета (известен също като електрическо око) винаги ще обръща внимание на разстоянието, през което преминава етикетът.

Когато етикетът премине, сензорът незабавно ще изпрати сигнала към PLC. След това PLC, съгласно набор от програми, изпраща сигнал до системата за управление на стъпковия двигател да спре и стартира системата за етикетиране, за да завърши процеса на етикетиране.

Принцип на работа

Предавателна система:

Стъпковият двигател осигурява захранване за отстраняване на етикети през синхронния ремък, задвижващ теглителния механизъм и механизма за получаване на материала, така че да се постигне отстраняване на етикети и рециклиране на Glassine подложката.

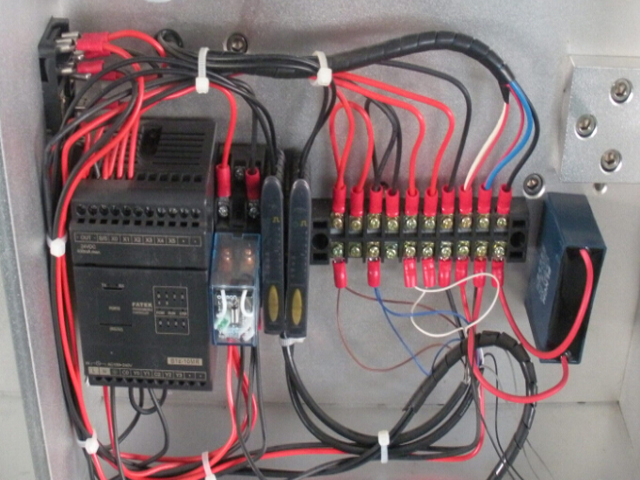

Система за управление:

Тази машина се управлява с помощта на електричество и газ. Сигналът от електрическото око (SICK сензор) и превключвателя на педала ще бъде прехвърлен към PLC за обработка, за да се постигнат всички процеси на отстраняване на етикети, етикетиране и броене.

Приложение на машина за етикетиране на тел:

Приложим продукт: Дългите кръгли продукти, които трябва да бъдат етикетирани с хартиен етикет или филмов етикет на повърхността;

Приложими отрасли: Широко използван в електричеството, медицината, пластмасата, индустриите и др.

Технически характеристики на машината за етикетиране на тел:

Малката конструкция заема по-малко място и е лесна за преместване и товарене.

Добра прецизност и стабилност на етикетирането; Чисто, без бръчки, без балончета.

Лесен е за използване и настройка. Новите работници могат да го използват или коригират лесно след просто обучение.

Стабилна работа.

Технически данни:

Конфигурация:

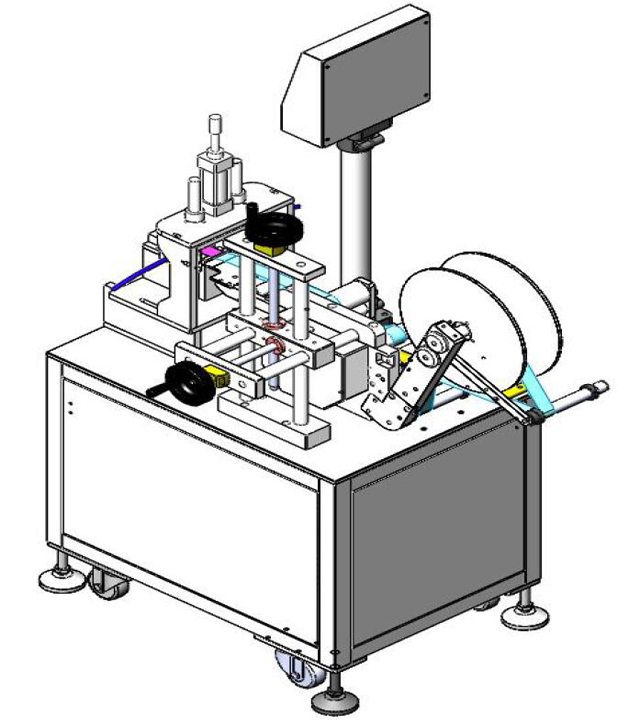

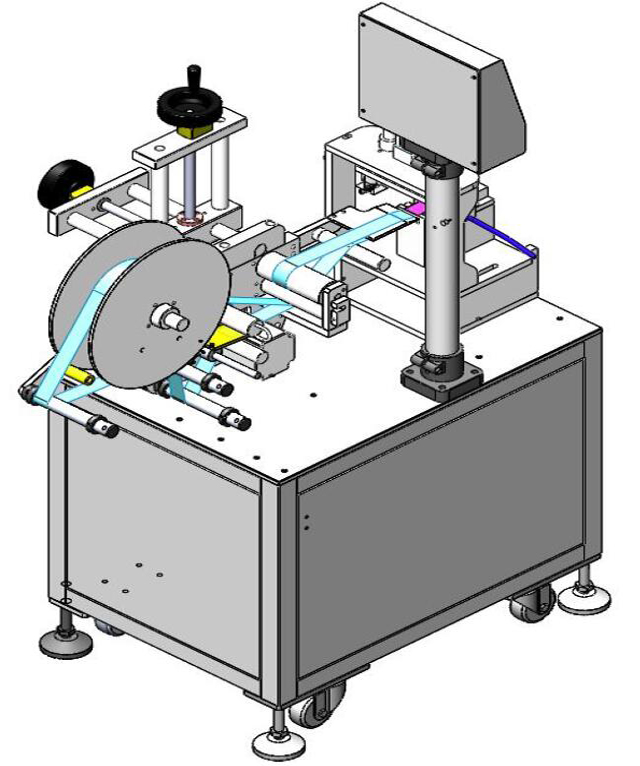

Друга рисунка

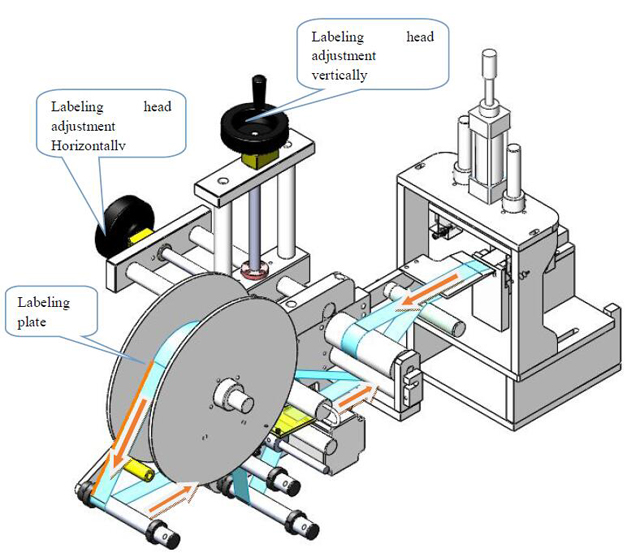

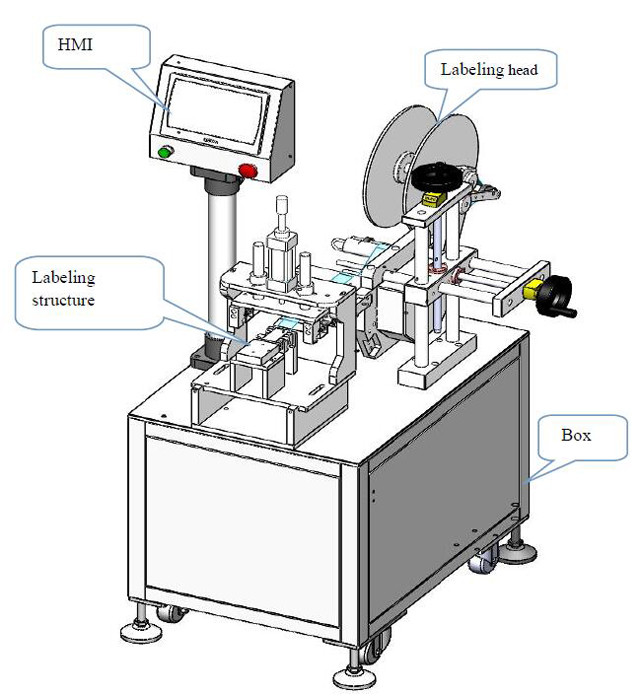

Етикетираща глава

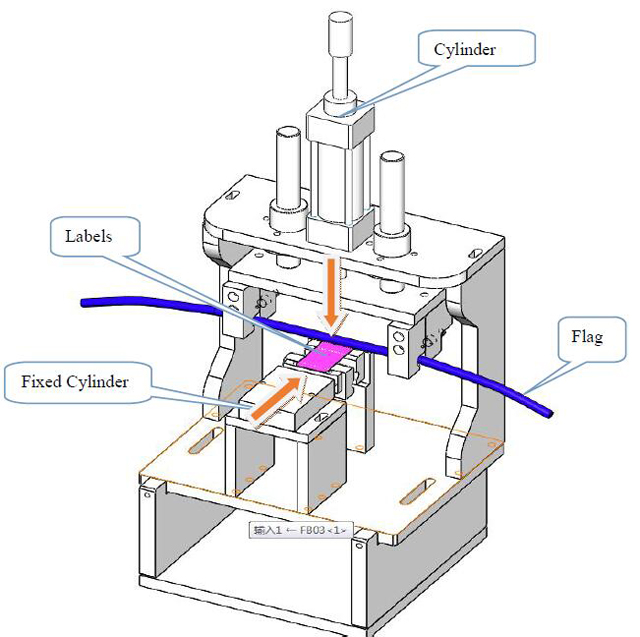

Структура на етикетирането

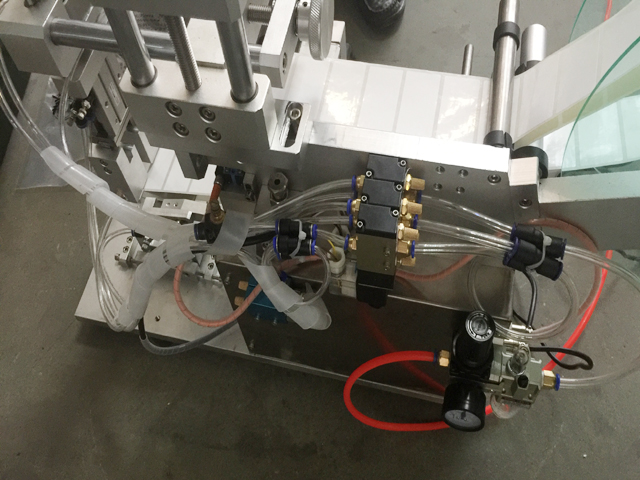

Изглед отзад на машина за етикетираща тел

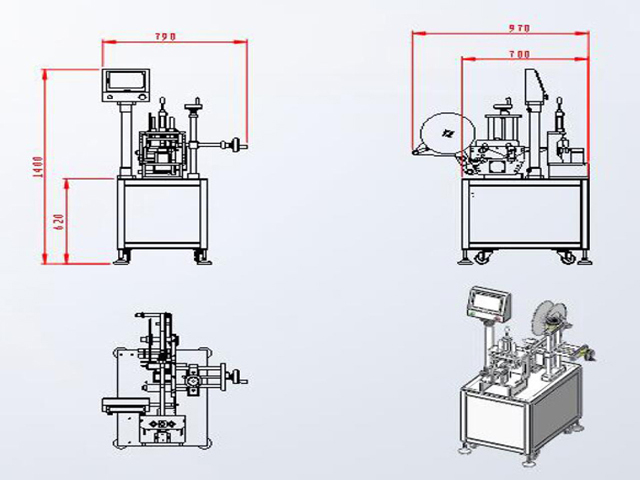

Чертеж на размера на полуавтоматична машина за етикетиране на тел:

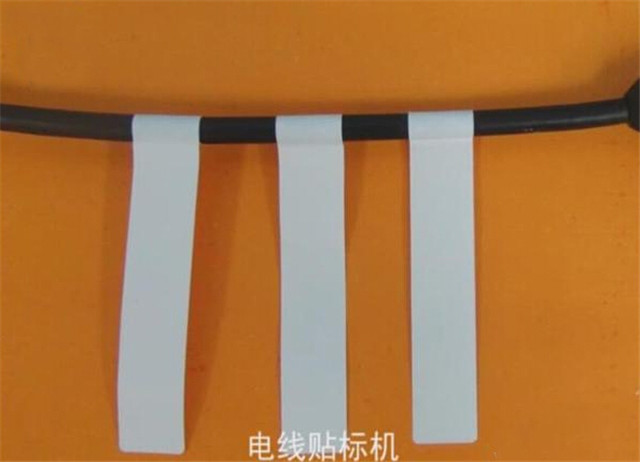

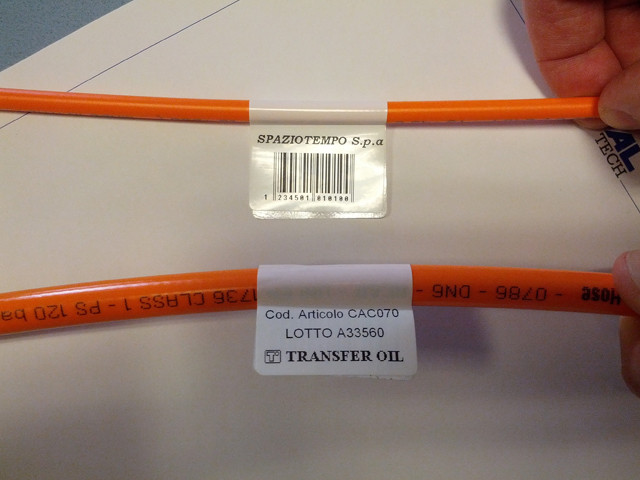

Образци за етикетиране:
